Existem três formas para redefinir um Documento 3D depois de o ter criado. Cada método é descrito em baixo:
Redefinir Documento 3D: Abrir e Editar a Janela de Origem
Redefinir Documento 3D Baseado no Actual (3D ou Planta)
Redefinir Utilizando as Definições Documento 3D
Redefinir Documento 3D: Abrir e Editar a Janela de Origem

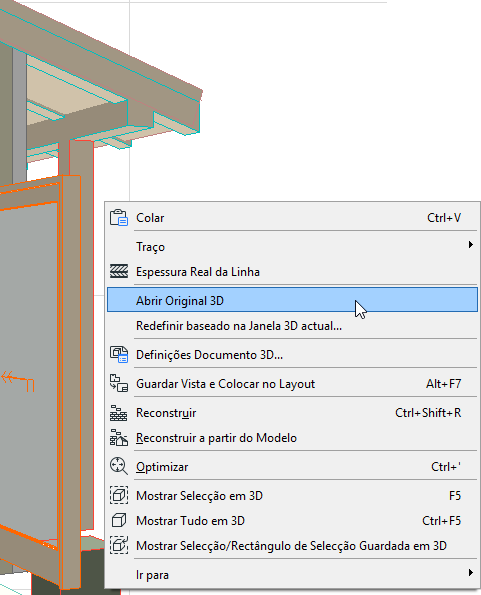

Se a janela Documento 3D estiver na frente: utilize Abrir Original 3D (para projecções 3D) ou Abrir Piso Original (para Projecções na Planta) a partir do menu de contexto para abrir a janela de origem.
Ou: clicar com o botão direito do rato no ponto de vista do Documento 3D ou na vista a partir do Navegador, depois clique no comando Abrir Vista Original:
Efectue as suas alterações na janela de origem:
•Editar elementos, definir vegetais, orientação ou projecção
•Alterar a visibilidade do elemento utilizando a Selecção/Rectângulo
•Se a origem for uma Janela 3D, também pode alterar as definições de Filtrar Elementos (Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D) e ajustar os Planos de Corte
Depois, utilize o comando Redefinir, realizando uma das seguintes acções:
•menu de contexto do Documento 3D no Mapa de Projecto do Navegador

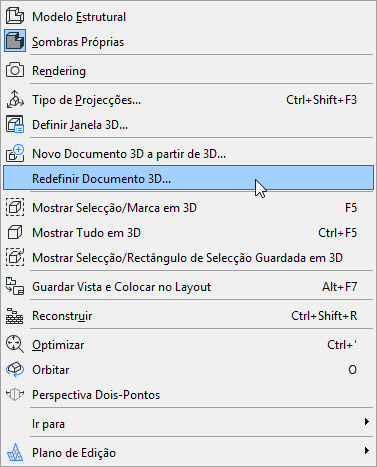

•menu de contexto da janela 3D ou Planta

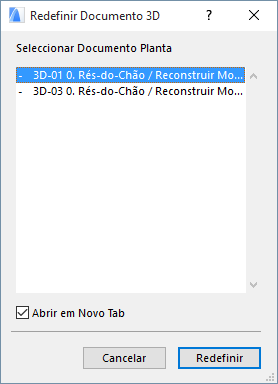

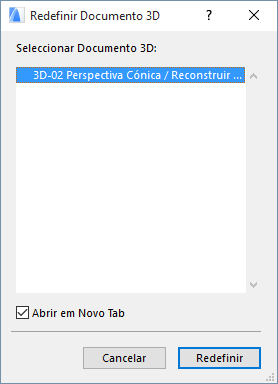

Isto chama a caixa de diálogo Redefinir Documento 3D.
Seleccione o Documento 3D, que pretende redefinir com base na janela 3D actual ou na janela de Planta actual.

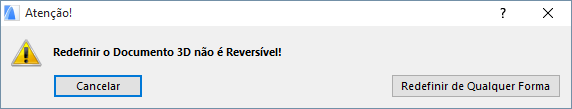

Um aviso lembra-lhe de que esta operação de Redefinição é irreversível.
Clique em Redefinir de Qualquer Forma para proceder.
Redefinir Documento 3D Baseado no Actual (3D ou Planta)
Aceda a este comando, realizando uma das seguintes acções:
•o menu de contexto da janela Documento 3D
•menu de contexto do Documento 3D no Mapa de Projecto do Navegador

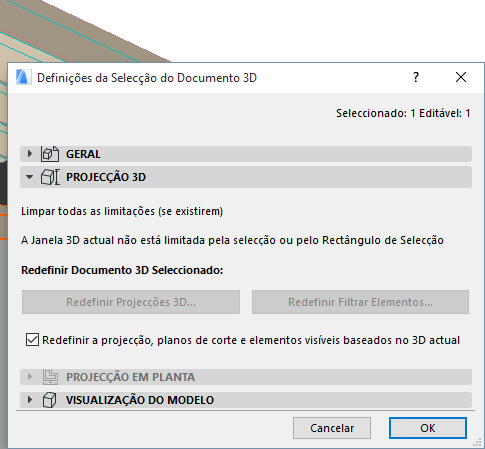

•Nas Definições Documento 3D, seleccione a caixa Redefinir a projecção, planos de corte e elementos visíveis do Documento 3D com base na actual janela 3D (disponível para Documentos 3D baseados numa projecção 3D.)
Para um Documento 3D baseado numa Projecção 3D:
O comando Redefinir baseado no Actual redefine o Documento 3D de acordo com as seguintes definições da actual janela 3D:
•A projecção 3D actual, inclui zoom
•Filtrar e Cortar Elementos para Mostrar em 3D (Visualização > Elementos Vista 3D)
•Limitações de Selecção/Rectângulo
•Planos de Corte
Nota: A janela actual não é necessariamente a mesma que a da origem original do seu Documento 3D. “Actual” é a actualmente aberta ou aquela que foi aberta em último lugar.
Para um Documento 3D baseado numa Projecção em Planta:
O comando Redefinir baseado no Actual redefine o Documento 3D de acordo com as seguintes definições da actual Planta:
•Limitações de Selecção/Rectângulo
•Orientação
•Zoom
•Piso
Redefinir Utilizando as Definições Documento 3D
Para um Documento 3D baseado numa Projecção 3D:
Se pretender redefinir um Documento 3D sem ter de abrir a janela 3D de original, uma forma simples de o fazer é utilizar as suas Definições Documento 3D.

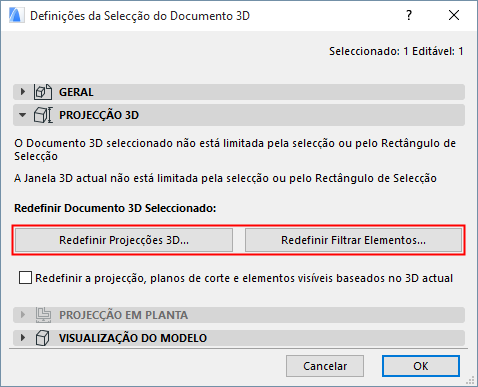

Os controlos no painel Projecção 3D permitem-lhe aceder às caixas de diálogo para modificar o Documento 3D e a sua janela de origem 3D, sem ter de abrir ou alterar a janela 3D actual:
Efectue um ou todas as alterações seguintes:
•Clique em Redefinir Projecções 3D para que apareça a caixa de diálogo Perspectiva ou Definições Paralelas, que reflecte a origem da janela 3D do Documento 3D. Efectue os ajustes necessários, como a posição do sol e clique em OK para sair da caixa de diálogo das Projecções.
•Clique em Redefinir Filtrar Elementos para aceder à caixa de diálogo Filtrar e Cortar Elementos em 3D. Efectue os ajustes necessários e clique em OK para sair da caixa de diálogo.
As alterações no seu Documento 3D irão ter efeito quando clicar em OK para sair das Definições Documento 3D. A janela 3D actual permanece inalterada.
Para pormenores sobre os controlos, veja Painel de Projecção 3D do Documento 3D.
Para um Documento 3D baseado numa Projecção em Planta:

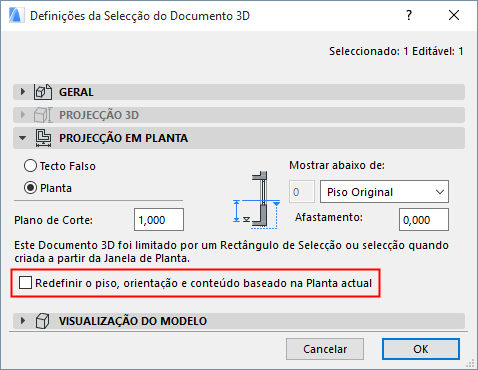

A mesma função de Redefinir está disponível para um Documento 3D baseado na Planta: clique na caixa de verificação Redefinir no painel de Projecção em Planta e clique em OK.
