O Mapa da Superfície é o terceiro tipo de mapa interactivo, juntamente com as Listas de Elementos e Listas de Componentes.
Nota: antes de utilizar a funcionalidade Mapa, certifique-se de que não está a trabalhar no modo de intersecção "herança". (desseleccione esta opção em Opções > Preferências do Projecto > Herança.)

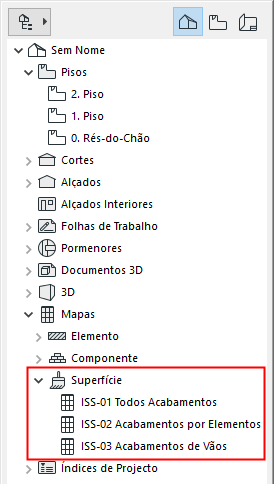

Os esquemas predefinidos para Esquemas de Superfície são optimizados para acabamentos da lista e as suas áreas expostas em vários formatos.
Neste modelo:

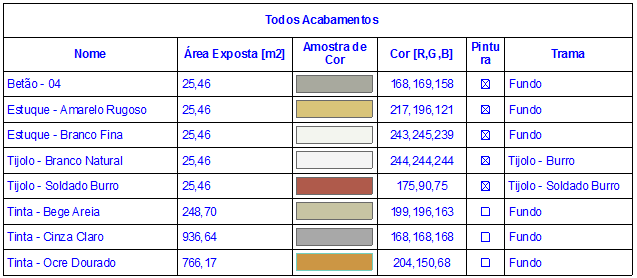

•Todos Acabamentos lista todas as superfícies visíveis no modelo com a respectiva área total exposta.

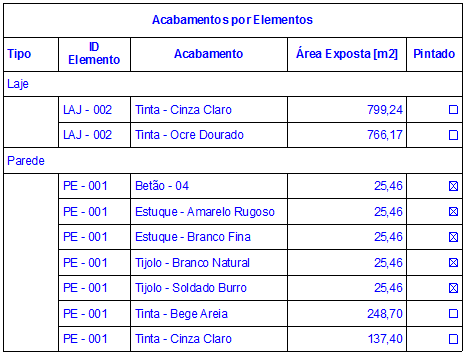

•Acabamentos de Elementos lista todas as superfícies visíveis utilizadas por cada tipo de elemento, com as respectivas áreas expostas.
A caixa de verificação refere-se a se a superfície listada difere da superfície do Material de Construção do elemento - ou seja, se foi "pintada por cima" ”.

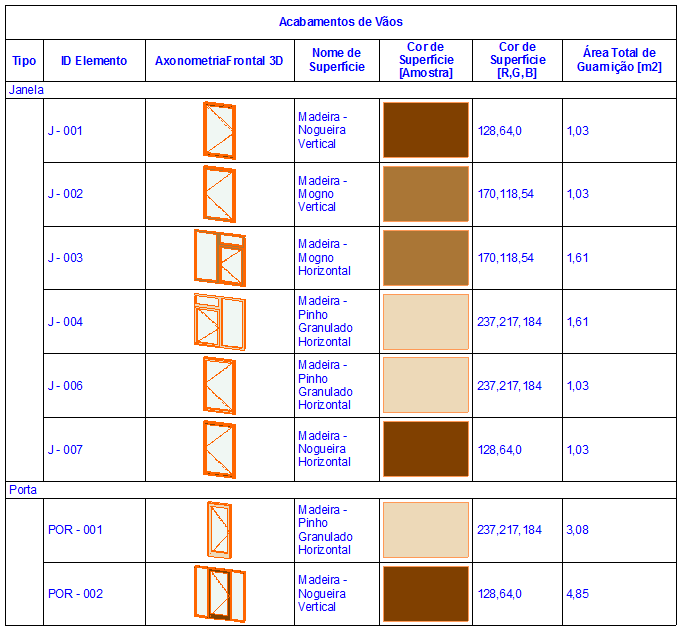

•Acabamentos de Vãos lista as superfícies (excluindo vidro) de Portas e Janelas. Ou seja, o mapa lista as superfícies usadas para moldura, revestimento e acessórios, como persianas, bordo e peitoril/soleira).

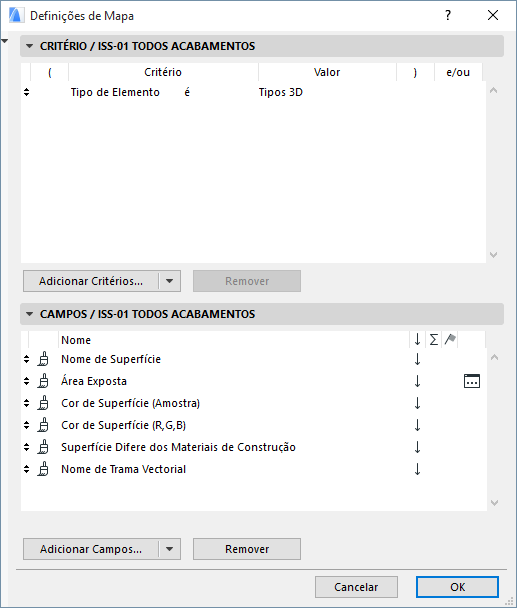

Nas Definições de Mapa, utilize os campos disponíveis conforme necessário para ajustar o conteúdo das suas listas de Superfície.
Para saber mais sobre a configuração de um esquema, veja Caixa de Diálogo Definições de Esquema (Mapa Interactivo).

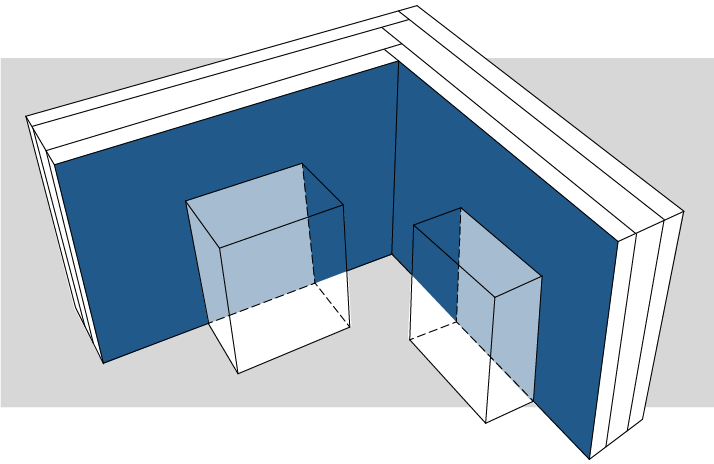

Área Exposta é apenas: aquela parte de uma superfície do elemento que seria convertida por uma bomba de pintura. No diagrama seguinte, a área azul escura é considerada como "Exposta", as áreas de azul claro são consideradas como "Cobertas".
Pode definir exactamente o que conta como exposto, utilizando o controlo Área Exposta Reduzida nas Definições de Mapa da sua Lista de Superfície (ver abaixo).

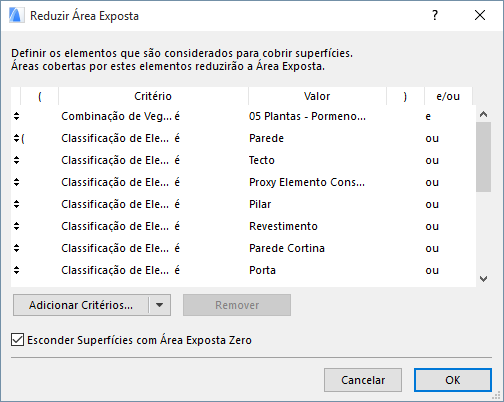

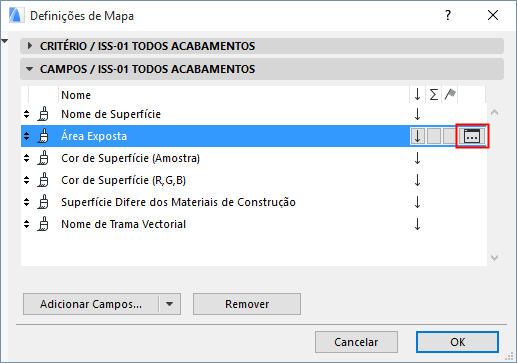

Nas Definições de Mapa, clique no botão de três pontos à direita do nome do campo para trazer a caixa de diálogo Reduzir a Área Exposta.
Utilize esta caixa de diálogo para limitar a definição daquilo que conta como "exposto" ao listar a Área Exposta no mapa Superfície.
Na caixa de diálogo Reduzir a Área Exposta, defina critérios para os elementos que devem ser considerados como a superfície de revestimento.
Por exemplo: elementos construtivos normais estão posicionados pela modelação, e se eles se sobreporem a uma superfície da parede, essa área da superfície da parede é reduzida correspondentemente.
Contudo, neste exemplo, os objectos, lâmpadas e zonas não devem afectar uma área exposta da parede, desta forma, são expressamente excluídos.
Esconder Superfícies com Zero de Área Exposta: isto está verificado por defeito. Áreas que não estão expostas e que por isso têm zero de área visível não são mostradas no mapa.
