Caixa de Diálogo Definições de Esquema (Mapa Interactivo)
Para aceder a esta caixa de diálogo, tem as seguintes opções:

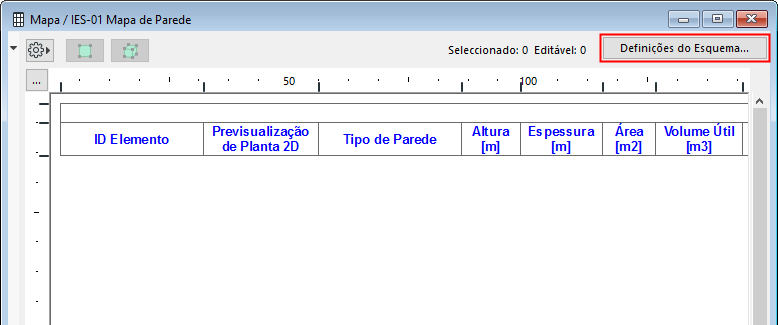

•Clique em Definições do Esquema na janela do Mapa aberto
.
•Utilize o menu de contexto do Mapa, no Navegador
•Na Janela do Navegador, seleccione um Mapa, e clique em “Definições” na parte inferior do Navegador.
•Utilize Documentação > Mapas > Definições do Esquema
Para mais informações, veja Mapa Interactivo.
Ver também Reserva em Mapas Interactivos (Teamwork).
Tópicos desta secção:
Definição de Critérios Complexos
Exemplo de Critérios Complexos
Critérios e Campos Adicionais: Parâmetros de Item de Biblioteca
Ordenar Campos do Mapa: Exemplo
O painel esquerdo do painel Definições de Mapa lista os Esquemas disponíveis definidos para o seu projecto.
Clique nos itens do cabeçalho do painel (ID/Nome) para os ordenar em ordem ascendente ou descendente.
Pode dar um novo nome ao Esquema e editar a sua ID directamente nesta lista.
Edite os Critérios e Campos do Esquema nos painéis à direita.

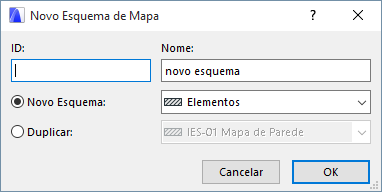

•Novo/Duplicar: clique em Novo para criar um novo Esquema de Mapa.
Na caixa de diálogo emergente, escolha se pretende criar um Esquema novo ou duplicar o actual.
Escolha um nome e número de ID opcional.
Para um novo Esquema, escolha "Elementos de Construção", "Componentes", ou "Superfícies", em função do tipo de mapa que está a criar.
•Apagar: clique para apagar o Esquema de Mapa seleccionado.
•Importar: clique para importar um ficheiro de dados do Esquema (formato XML, criado com ARCHICAD 8 ou mais recente) ou um ficheiro de Mapa de Porta ou Janela (criado com ARCHICAD 7.0.)
•Exportar: clique para exportar o Esquema como um ficheiro XML que poderá importar para outro projecto.
Utilize este painel para definir Critérios de Elemento/Componente/Superfície para listagem.
Para uma descrição, veja Definir os Critérios de Elemento.
Ver também Critérios e Campos Adicionais: Parâmetros de Item de Biblioteca
e Definir Critérios de Elementos através de Dados IFC
Apagar: clique neste botão para apagar a linha seleccionada. A opção está inactiva se não estiver seleccionada nenhuma linha.
Clique e arraste a seta para cima/para baixo no início de qualquer linha para mover a linha para cima ou para baixo dentro do Esquema.
Definição de Critérios Complexos
O operador e/ou determina a relação entre critérios adjacentes.
Lembre-se do significado de "E" e "OU" como elementos operacionais lógicos.
•Se possuir um critério com duas afirmações ligadas por E, o critério será apenas satisfeito se AMBAS afirmações forem verdadeiras.
–Por exemplo: Vegetal é "Interior - Partição" E Tipo de Elemento é Parede. O seu mapa listará um elemento apenas se este (1) se encontrar no Vegetal indicado E (2) for uma Parede.
•Se possuir um critério com duas afirmações ligadas por E, o critério será satisfeito se uma OU outra OU ambas afirmações forem verdadeiras.
–Por exemplo: Tipo de Elemento é Parede OU Laje OU Pilar. O seu mapa listará qualquer elemento que seja OU uma Parede OU uma Laje OU um Pilar.
Assim, os critérios que utilizam E são mais restritivos, por que ambas afirmações têm de ser verdadeiras.
Critérios que usam OU são menos restritivos, porque basta que uma das afirmações seja verdadeira.
Tenha em atenção que se pretender listar múltiplos Tipos de Elementos, tem de os ligar com uma afirmação OU.
•Por exemplo: Tipo de Elemento é Parede OU Laje. (Se ligar Tipos de Elementos com E, p.ex. Tipo de Elemento é uma Parede E uma Laje, o seu mapa não indicará nada, uma vez que um elemento não pode ser simultaneamente uma Parede E uma Laje.)

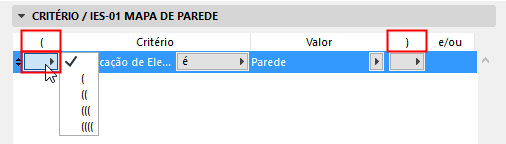

Se necessário, utilize os pilares Abrir Parêntesis e Fechar Parêntesis das Definições do Esquema para configurar critérios vinculados para esquemas mais complexos: em qualquer linha seleccionada, clique no pop-up por baixo da coluna de parêntesis para escolher uns parêntesis ou nenhum parêntesis.
Cada “abertura” tem de ter um “fecho” correspondente, para que o esquema seja lógico. Se existir um erro na lógica dos seus parêntesis, aparece o aviso Critério inválido! no fundo do painel.
Exemplo de Critérios Complexos
Supondo que quer listar todas Paredes, Lajes e Pilares num determinado vegetal.
Para satisfazer este critério, um elemento tem de:
1.ser ou uma Parede OU uma Laje OU um Pilar.
E
2.encontrar-se nesse vegetal em particular

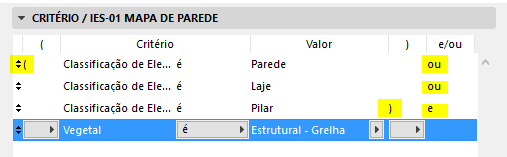

Para obter o resultado correcto, tem de transformar os três tipos de elementos num grupo, colocando-os em parênteses. Observe os parênteses na imagem abaixo, que abrangem o grupo de três tipos de elementos.
Dentro dos parênteses, os três tipos de elementos devem ser ligados como afirmações OU, conforme apresentado.
Este painel lista os parâmetros que serão visualizados como campos do mapa. Os parâmetros que não podem ser editados no mapa são mostrados a preto, e os editáveis são mostrados a azul.

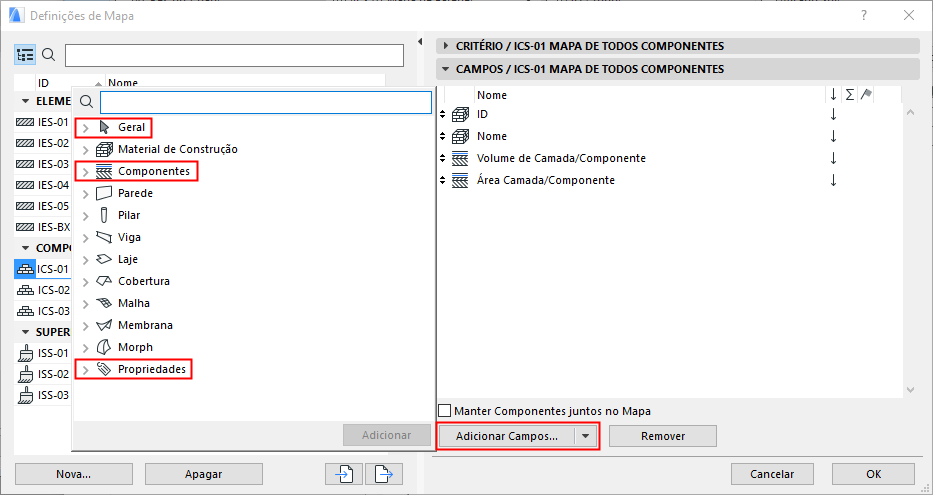

•Adicionar Campos: clique neste botão para aceder à lista de parâmetros e propriedades disponíveis.
A lista depende do tipo de mapa e pode incluir parâmetros Gerais; parâmetros específicos relacionados com listas de Componentes e Superfície; e Propriedades ARCHICAD.
Escolha um campo (utilize o campo de pesquisa no topo para o encontrar mais rapidamente) e, depois, faça duplo clique para o adicionar à lista. (Em alternativa, clique em Adicionar ou prima Enter.)
Ver também Critérios e Campos Adicionais: Parâmetros de Item de Biblioteca
e Definir Critérios de Elementos através de Dados IFC
Para mais informações sobre parâmetros específicos utilizados em listas de elementos, listas de componentes e listas de superfícies, veja as seguintes secções:
Parâmetros da Listagem de Componentes no Mapa Interactivo
Para informação sobre a utilização de Propriedades ARCHICAD, ver:
Propriedades e Sistemas de Classificação
Manter Componentes Juntos no Mapa: esta caixa de selecção encontra-se disponível em Definições do Esquema das listas de tipo de componentes.

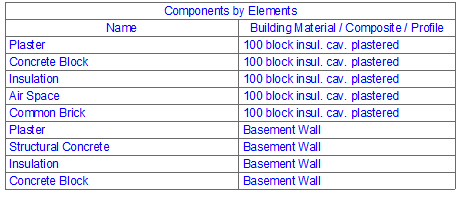

•Se seleccionar a caixa, os componentes serão sempre agrupados, correspondentemente ao elemento a que pertencem. (Para elementos compostos, estes tipos de trama são listados na mesma ordem como em Definições de Composição.)

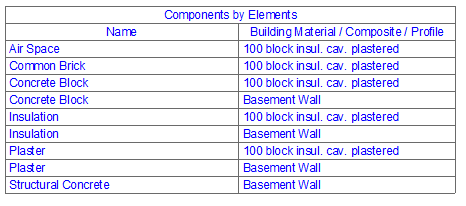

•Se não a seleccionar, os componentes serão listados de acordo com as Definições do Esquema (p.ex. ordenados por nome, em vez de ordenados por elemento).
Remover: clique neste botão para apagar o campo seleccionado do Esquema.
Quando o Esquema novo (ou modificado) estiver definido, o seu nome aparece no Navegador, e pode ser utilizado como qualquer outra vista.
Definir Campos de Mapa para Informações de BIMx
Pode configurar um ou mais Esquemas de Mapa Interactivo para definir que informação de elementos ARCHICAD deve aparecer ao navegar num Hiper-modelo BIMx numa aplicação BIMx.
Ver Conjunto de Informação e Criar Hiper-modelo BIMx.
O ARCHICAD vem com um uso predefinido do Esquema de Mapa Interactivo no BIMx, mas pode definir um número arbitrário de esquemas adicionais.

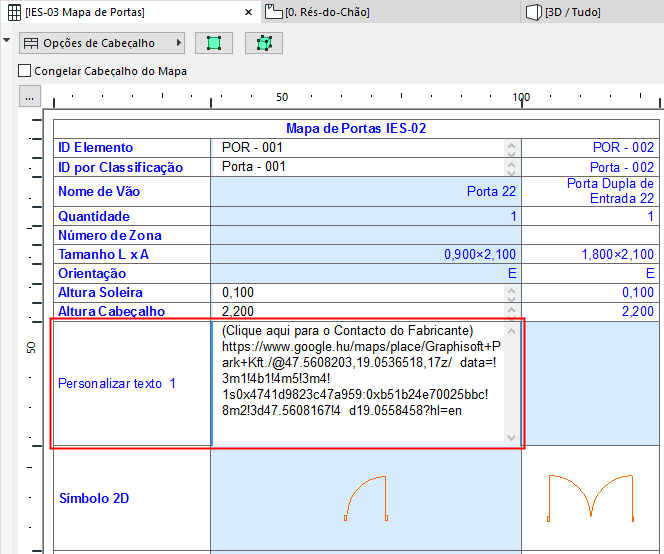

Visualizar um URL na Informação do Elemento BIMx
Esta informação do elemento definida pelo Esquema pode incluir um URL - ou seja, um link de hipertexto para um website (p. ex., informação do fabricante) ou dados relacionados com o projecto (p. ex., uma localização no Google Maps).
Aqui está a melhor forma de o fazer:
1.Em Definir Esquema, adicione um campo "Texto Personalizado".
2.No campo, digita o que quer que o utilizador do BIMx veja em parênteses:
[Toque aqui para o contacto do Fabricante]
3.Imediatamente junto a isto - sem deixar um espaço! - digite o endereço URL em parênteses:
Critérios e Campos Adicionais: Parâmetros de Item de Biblioteca

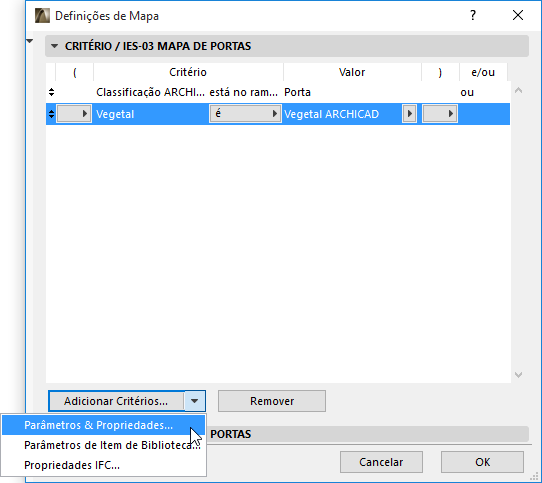

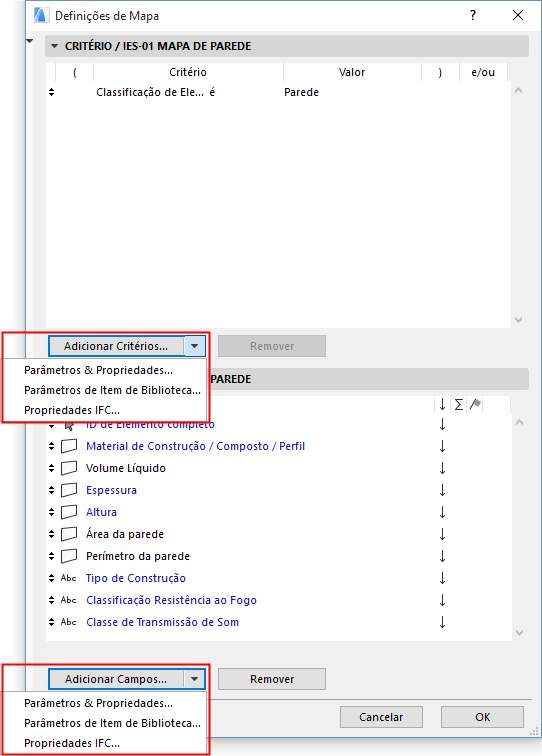

Nos painéis Critério e Campos de Definições de Mapa, utilize a seta preta na extremidade direita do botão Adicionar Critérios ou Adicionar Campos para aceder a parâmetros e propriedades adicionais:

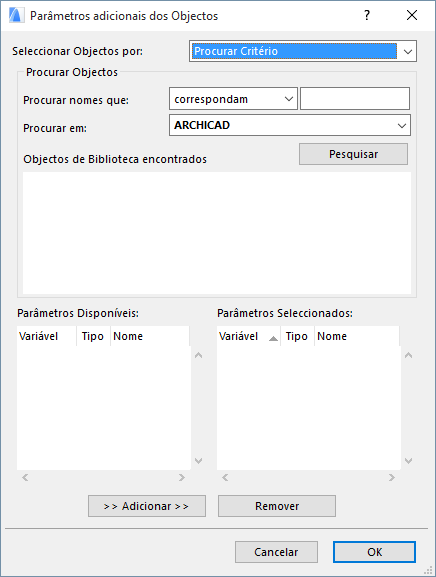

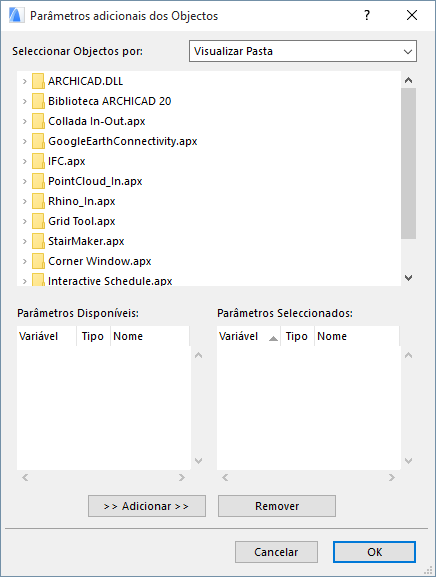

Parâmetros de Item de Biblioteca
Este comando torna os parâmetros de itens da biblioteca carregados disponíveis para listagem como critérios ou campos.
•Seleccionar Objecto por: utilize o pop-up à direita para seleccionar uma opção de procura dos objectos a seleccionar.
–Visualizar Pasta: mostra todas as pastas de biblioteca carregadas, que contêm itens de biblioteca.
–Visualizar Pasta (Apenas Objectos Utilizados): lista as pastas da biblioteca carregadas que contêm os itens da biblioteca utilizados no actual projecto.
–Procurar Critério: permite visualizar os itens de biblioteca, cujos nomes correspondam aos critérios seleccionados.
–Objectos Favoritos: mostra a previsualização e o nome dos itens de bibliotecas definidos como Favoritos.
•Procurar Objectos: se a opção Procurar Critério estiver activa no campo pop-up Seleccionar Objectos, esta área permite pesquisar itens de biblioteca, cujos nomes correspondam a alguns critérios.
–Procurar nomes que: com o controlo pop-up, seleccione uma condição (correspondam, contenham, comecem por, acabem por) e digite o texto a procurar no campo da direita.
–Procurar em: utilize este controlo pop-up para seleccionar uma biblioteca carregada onde pesquisar. Clique no botão Pesquisar para apresentar os resultados na caixa Objectos de Biblioteca encontrados.
–Pesquisar: clique nesta opção para efectuar uma pesquisa, baseada na condição definida pelos controlos Procurar Nomes que e Procurar em.
–Objectos de Biblioteca encontrados: apresenta a previsualização e os nomes dos itens de biblioteca, que correspondem à condição definida pelos controlos Procurar Nomes que e Procurar em.
Adicionar: clique neste botão para adicionar o parâmetro disponível, seleccionado na caixa da esquerda, à lista de parâmetros seleccionados, à direita.
Remover: clique neste botão para remover o campo seleccionado da caixa da direita.
Para utilizar propriedades IFC como critério ou campos para o mapa, clique neste comando.
Ver Definir Critérios de Elementos através de Dados IFC.

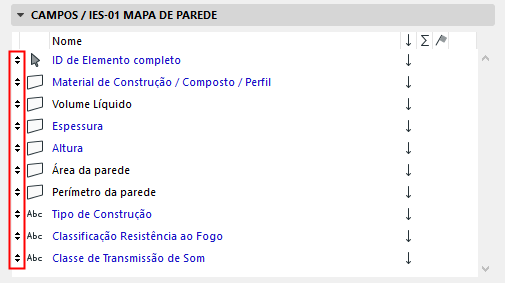

Para alterar a ordem dos campos no Mapa, utilize as setas no limite esquerdo de cada linha, para mover o campo para baixo ou para cima.
Ver também Painel Campos.
Pode também definir a ordem pela qual os itens são listados em cada campo, utilizando os três botões da direita:

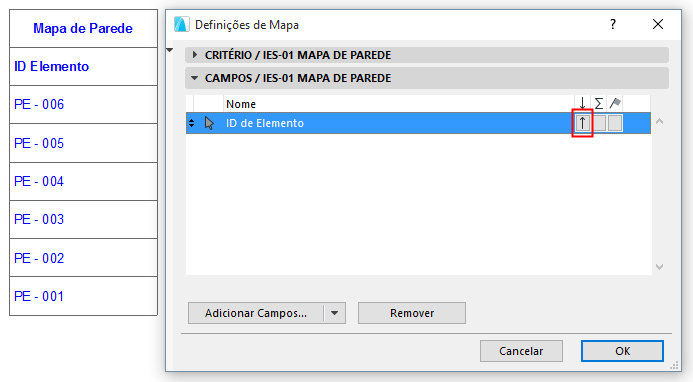

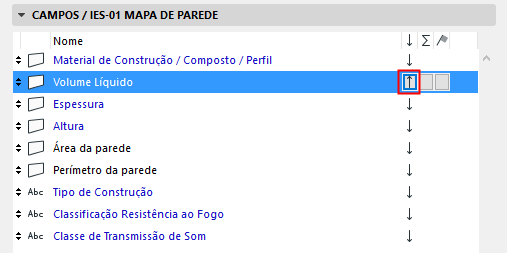

•Utilize a seta para cima/baixo para organizar os itens deste campo por ordem ascendente/descendente; o deixe esta campo em branco, para “Nenhum”. “Nenhum” significa que este campo não será tido em consideração durante o ordenamento.
Organize Itens do Mapa por Ordem Ascendente/Descendente
•Utilize a “Soma” para adicionar uma célula ao Mapa com a soma total de todos os itens deste campo. Para mostrar a quantidade de itens (em vez da sua soma), seleccione o ícone “soma1”.
•Utilize o ícone Marca junto do campo do Mapa para o qual quer visualizar células referentes ao subtotal, para além das células referentes à soma/quantidade.
Ver exemplo, em baixo.
Ordenar Campos do Mapa: Exemplo
No exemplo seguinte, as paredes serão ordenadas por Tipo de Parede (o nome da pilar do Mapa que lista paredes por material de construção); se muitas paredes forem do mesmo tipo- como Blocos- serão ordenadas pelo respectivo volume.

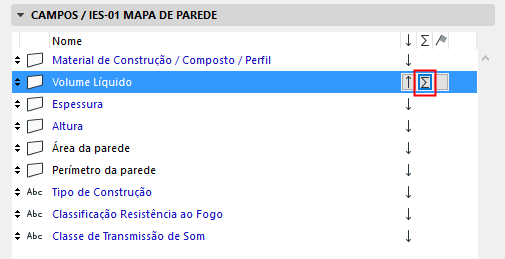

Clique no segundo botão para adicionar uma célula ao Mapa, que apresenta a soma dos itens do campo seleccionado. Aqui, será acrescentada uma soma à pilar do Mapa Volume.

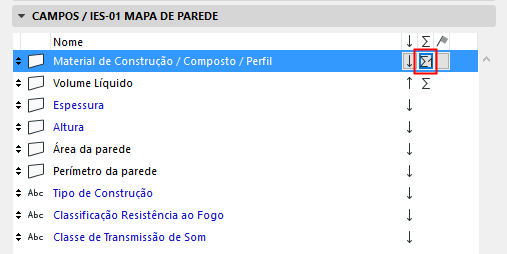

O segundo botão contém um ícone para uma segunda opção: listar uma quantidade para este campo.
Aqui, será acrescentada uma quantidade à pilar do Mapa Tipo de Parede.
Resultado: Tipo de Parede indica uma Quantidade na parte inferior da pilar (um total de 8 paredes), e a pilar Volume indica a soma total de todos os volumes (65,19 m3).

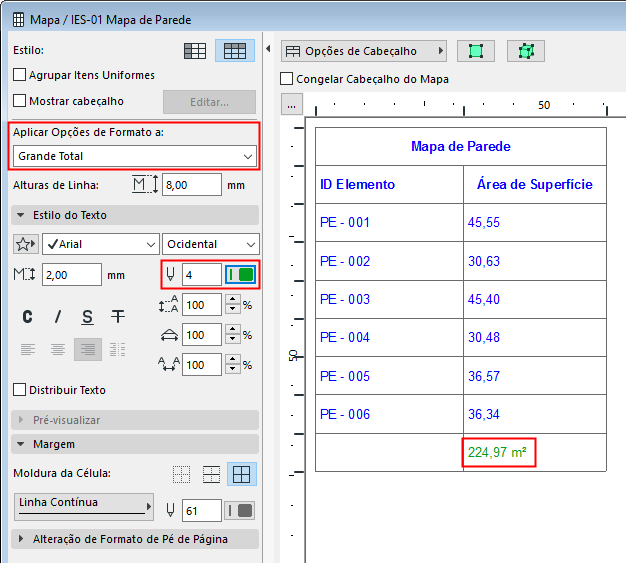

Nota: É possível aplicar opções de formatação exclusivas a este conjunto de somas/quantidades, que se chama Grande Total. Se seleccionar “Grande Total” na lista pop-up Aplicar a, as opções de formatação só se aplicarão a este linha/pilar do Mapa.

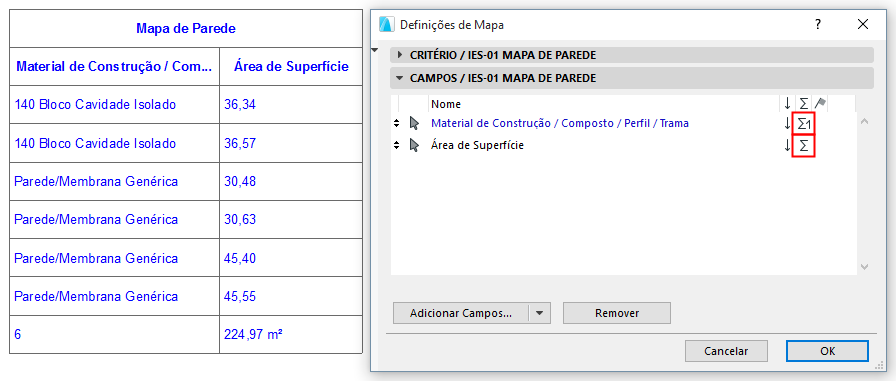

O terceiro botão permite acrescentar uma marca a um dos campos da lista. (Não é possível marcar mais que um campo de cada vez.) O campo marcado indica uma soma ou quantidade separada para cada grupo de elementos idênticos desse campo. Por exemplo, o campo Tipo de Parede já tem uma linha “Quantidade”, que indica o número total de paredes; para indicar uma Quantidade para cada tipo de parede desse campo, adicionamos uma marca ao campo Material de Construção.
Resultado: O campo Tipo de Parede indica uma quantidade separada para cada tipo de parede. Além disso, a pilar Volume também apresenta os subtotais de volume correspondentes.
Nota: É possível aplicar opções de formatação exclusivas a este conjunto de somas/quantidades, que se chama Total.
