Visualização de Tramas Vectoriais
Tramas Vectoriais utilizam um padrão de trama e podem ser utilizadas para representar as superfícies de corte ou coberturas superiores (tramas de superfície) de elementos construtivos. Pode também atribuir Tramas Vectoriais a Superfícies, que são visualizados na janela 3D.
na Planta
Os elementos irão apresentar o tracejado da trama vectorial na Planta, apenas se tiver activado Visualização > Opções de Visualização no Ecrã > Trama de Plotter. (De outra forma, a visualização no ecrã apresenta a visualização bitmap da trama.)
Na Janela 3D
Elementos construtivos na Janela 3D são visualizados através das Superfícies que lhes forem atribuídas através do respectivo Material de Construção. Estas Superfícies podem ser sobrepostas ao nível do elemento, com auxílio do painel Modelo das Definições do elemento.

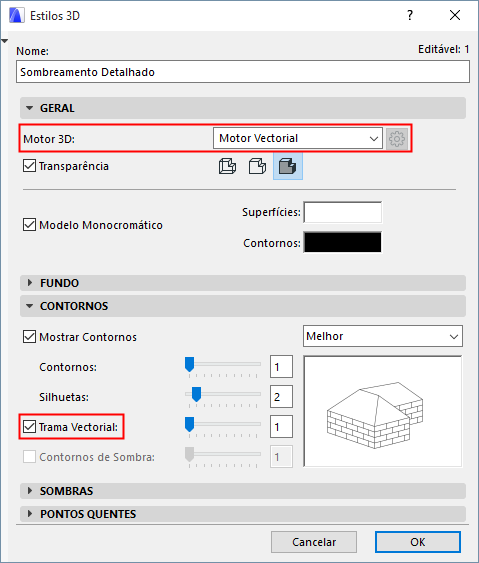

Se estas superfícies incluírem uma Trama Vectorial, esta será visível na Janela 3D apenas se comutar as Tramas Vectoriais 3D para "On" nos Estilos 3D e apenas se estiver a utilizar o Motor 3D Vectorial.
Ver também Painel de Trama Vectorial da Superfície (Motor Básico).
Nas Janelas Secção/Alçado/AI e Documento 3D

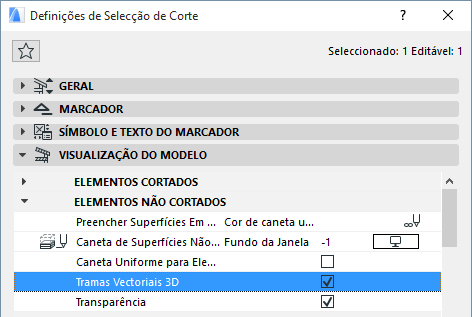

As Janelas de Secção/Alçado/AI e Documento 3D só apresentarão tramas vectoriais se tiver marcado a opção Tramas Vectoriais 3D no painel Visualização do Modelo da caixa de diálogo de Definições.
Para mais informações, veja Painel Visualização do Modelo e Painel de Visualização do Modelo do Documento 3D.
As definições de tramas vectoriais não têm qualquer efeito nos renderings.
