Definição da Disponibilidade de Tramas em Pop-Ups
Para evitar lidar com tantas tramas em simultâneo, os pop-ups de selecção de Tramas, situados em caixas de diálogo ao longo da interface do ARCHICAD, não contêm o conjunto total de todas as tramas do projecto - apenas aquelas tramas que pertencem a uma categoria que faz sentido naquele contexto.
Por exemplo:
•Um Tipo de Trama tem que ser definido como "Trama de Superfície" para que esteja disponível como uma escolha de Trama de Superfície nas definições de (por exemplo) Laje ou Cobertura.
•Apenas tramas definidas como "Tramas de Corte" encontram-se disponíveis para a utilização em Materiais de Construção.
Editar Categoria de Atributo Tipo de Trama

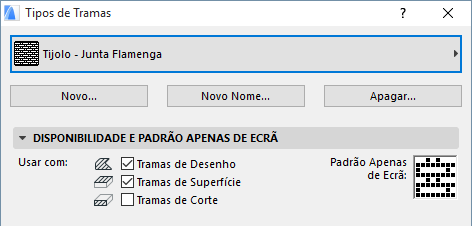

1.Abra a caixa de diálogo Opções > Atributos do Elemento > Tipos de Tramas e veja o painel Disponibilidade de Tramas e Padrão Apenas de Ecrã.
2.Seleccione a Trama a editar.
3.Marque uma ou mais caixas de selecção Usar com para definir a respectiva Categoria da Trama.
•Tramas de Desenho: as Tramas de Desenho não são aplicadas a elementos de construção; são desenhados manualmente, utilizando a ferramenta de Trama.
Nota: se esta opção não estiver assinalada, o tipo de trama seleccionado não estará disponível na caixa de diálogo Definir Tramas.
•Tramas de Superfície: marque esta caixa para incluir o actual tipo de trama nas caixas de diálogo das definições de Viga, Pilar, Laje, Cobertura, Membrana, Zona, Abertura e Objecto e no painel Tramas 3D na caixa de diálogo das Definições de Superfície.
•Tramas de Corte: marque esta caixa para incluir o actual tipo de trama nas caixas de diálogo de definições de elementos GDL (que utilizam tramas de corte) ou na caixa de diálogo de Materiais de Construção.
Nota: existem algumas restrições. Por exemplo, Tramas de Imagem não podem ser utilizadas como tramas de corte.
