Categorias de Trama são utilizadas para agrupar tramas de acordo com a respectiva função no projecto: Trama de Corte (dois tipos), Trama de Superfície, Trama de Desenho.
1.Tramas de Corte (duas variações):
•Para elementos construtivos (Parede/Laje/Viga/Pilar/Cobertura/Membrana/Morph/Malha/Abertura): Tramas de Corte são atribuídas através do atributo do Material de Construção. Quando um elemento deste género é explodido (p.ex. num Desenho de Pormenor), a trama resultante encontrar-se-á na categoria Trama de Corte - Material de Construção. Uma Trama de pormenor nesta categoria retém as propriedades Físicas do elemento de construção original.
Atribua esta categoria de Trama a tramas em pormenores usados para a análise de Ponte Térmica no produto de extensão EcoDesigner STAR.
•Para elementos baseados em GDL (Objectos, Paredes Cortina), ou para uma Trama desenhada à mão livre com auxílio da Ferramenta Trama, as Tramas de Corte são atribuídas nas respectivas caixas de diálogo Definições de Trama. Quando um elemento deste género é explodido, a trama resultante encontrar-se-á na categoria Trama de Corte (sem quaisquer propriedades físicas associadas).
As Tramas de Corte podem ser colocadas no seu próprio Vegetal, durante o processo de conversão para DXF/DWG.
2.Tramas de Superfície: As tramas de superfície podem ser utilizadas para visualizar Vigas, Pilares, Lajes, Coberturas, Malhas, Membranas, Aberturas, Morphs e Zonas na Planta: utilize os controlos de Tramas de Superfície na caixa de diálogo de Definições do elemento. Quando um elemento deste género é explodido (p.ex. num Desenho de Pormenor), a trama resultante encontrar-se-á na categoria Trama de Superfície.
As Tramas de Superfície podem ser colocadas no seu próprio Vegetal, durante o processo de conversão para DXF/DWG.
Ver Atribuir uma Trama de Superfície.
3.Tramas de Desenho: Tramas de desenho, como as outras categorias, podem ser atribuídas para visualizar elementos, ou são Tramas 2D simples desenhadas à mão em qualquer janela modelo. Contudo, poderá pretender atribuir tal género de trama à categoria "trama de superfície" ou trama de corte", para finalidades de visualização ou de exportação. (Ver em baixo.)
Alterar Categoria de Elemento de Trama 2D

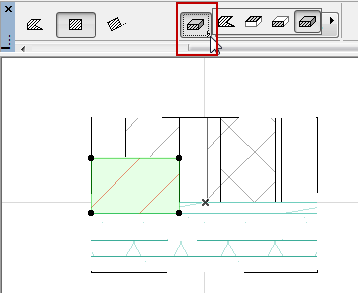

1.Seleccione o elemento de Trama no projecto.
2.Vá para a Caixa de Informações da Ferramenta Trama (ou para as Definições da Ferramenta Trama.)

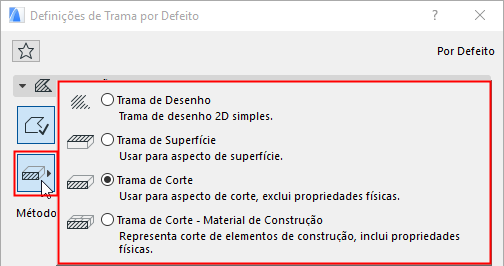

3.Altere a sua Categoria da Trama.
Por exemplo, se desenhar uma trama como fragmento de um pormenor, a ser utilizada como trama de corte, altere a respectiva categoria de "Desenho" para "Trama de Corte - Material de Construção". Desta forma, esta trama irá comportar-se como os Materiais de Construção de elementos construtivos no projecto, se optar por exportá-los para um vegetal DWG.
Alterar Categoria de Atributo Tipo de Trama
Cada trama na caixa de diálogo Tipos de Trama possui uma ou mais Categorias de Trama atribuídas; desta forma são filtradas as tramas disponíveis nos pop-ups de tramas disponíveis ao longo da interface.
Ver Definição da Disponibilidade de Tramas em Pop-Ups.
Utilizar Categorias de Trama para Controlar a Visualização de Tramas com Sobreposições Gráficas
Por predefinição, cada trama no projecto será visualizada da forma que a definir nas definições de elemento ou nas Definições de Trama.

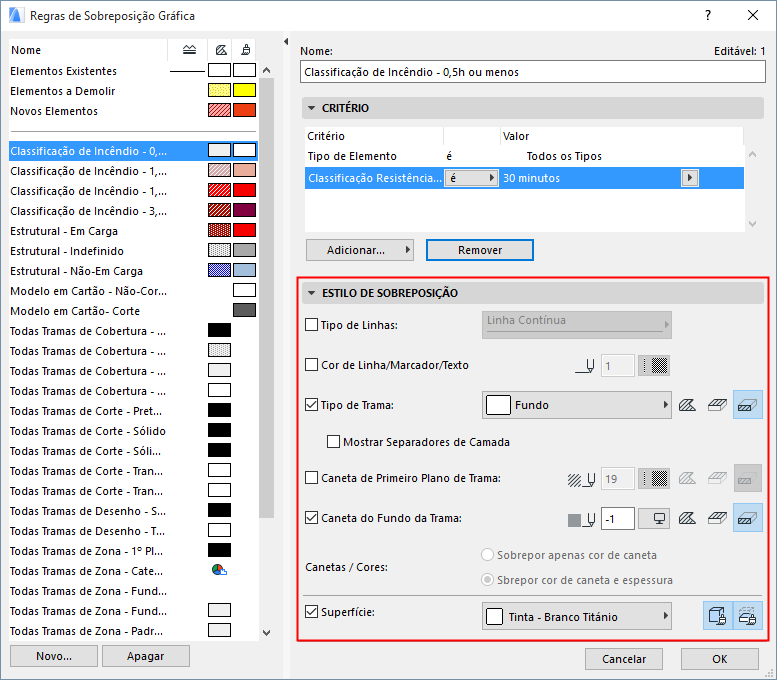

Contudo, pode utilizar Sobreposições Gráficas para sobrepor estas configurações ao nível das definições com sobreposições baseadas em regras, que podem aplicar sobreposições de tramas por categoria.
Utilize Documentação > Sobreposições de Gráfico > Regras de Sobreposição Gráfica.
Utilizar Categorias de Tramas para Optimizar a Exportação para DXF/DWG

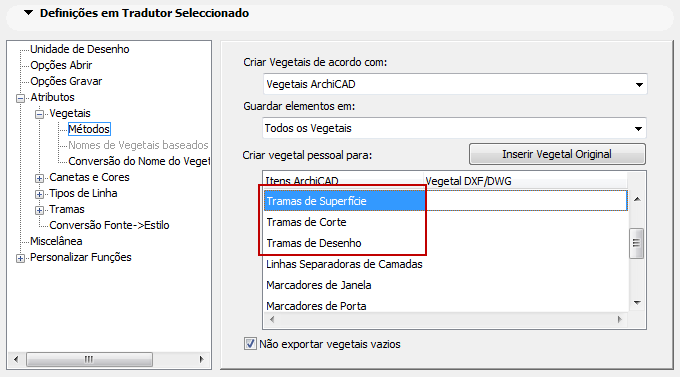

Isto pode ser útil quando exportar o projecto ARCHICAD para o formato DXF/DWG: durante o processo de exportação, pode definir Vegetais Pessoais para as tramas exportadas com base na categoria da trama.
Ver Vegetais Pessoais.
Por exemplo, poderá ter desenhado Tramas 2D sobre uma intersecção Parede/Laje em Corte/Alçado. Provavelmente, pretende que estas tramas vão para os mesmos vegetais no ficheiro DWG/DXF resultante, conforme as tramas geradas do modelo. Assim, a Trama 2D desenhada de novo (uma Trama de Desenho por defeito) deve ser colocada na categoria Trama de Corte - Material de Construção, tal como as tramas geradas da secção da Parede e Laje.
