Preferências de Unidades de Cálculo e Regras
Para aceder a esta caixa de diálogo, vá para Opções > Preferências do Projecto > Unidades de Cálculo e Regras.

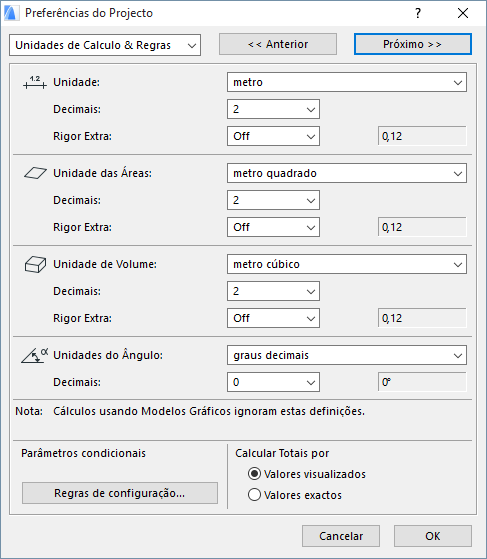

Esta caixa de diálogo permite-lhe definir as unidades apresentadas
•em Mapas Interactivos, para valores calculados
•Rótulos de Texto Automático
•em listas criadas com a função Calcular
•a extensão Listar Áreas (disponível em mercados seleccionados)
Utilize também esta caixa de diálogo (Regras de configuração) para definir regras adicionais para calcular os valores de parâmetros listados em Mapas Interactivos.
Nota: Se estiver a utilizar a função Cálculo, estas definições vão afectar apenas as listas com o formato de texto (não aquelas baseadas num Modelo Gráfico, que define o seu próprio formato de números).
Ao definir cada controlo, consulte a pré-visualização.
•Unidade: clique neste campo pop-up para seleccionar a partir de várias Unidades de Medida standard.
•Decimais: clique neste campo pop-up para seleccionar o número de decimais para a Unidade escolhida.

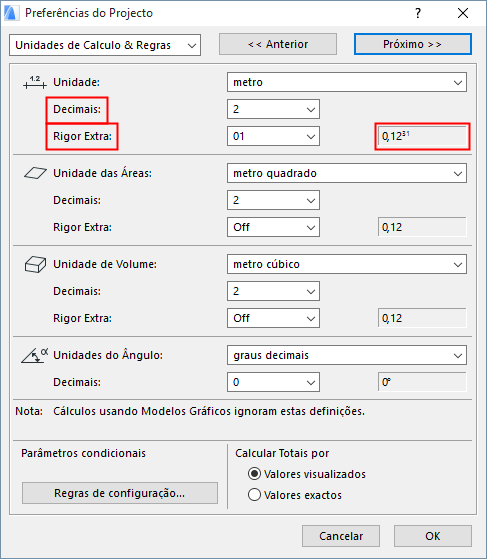

•Rigor Extra: escolha esta opção se pretender visualizar valores decimais adicionais superiores à linha. O valor superior à linha será arredondado para incrementos do número que seleccionar (p. ex., 25).
Nota: Valores de Rigor Extra serão, apenas em Mapas Interactivos, visualizados superiores à linha. Em listas de Cálculo e algumas extensões, estes valores extra serão visualizados como decimais extra (em vez de superiores à linha).

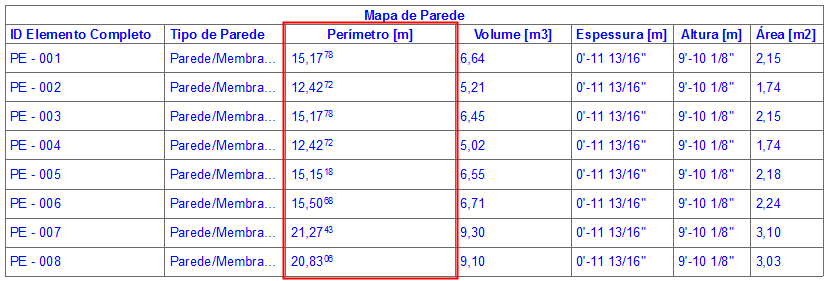

Por exemplo, aqui o número de casas decimais utilizado no cálculo do comprimento (para o campo Perímetro da Parede) é definido para dois; mas o Rigor Extra está activado para 01, de forma a que o próximo valor decimal seja também visualizado, superior à linha, e arredondado para 01.
Nota sobre Unidade de Volume
A sua escolha de unidade métrica versus unidade imperial para o volume de medição vai afectar as unidades usadas pelo valor Densidade e para a propriedade Carbono Corporificado para os Materiais de Construção do projecto.
Ver Propriedades Físicas.
Nota sobre Unidades do Ângulo
Se a sua Unidade de Ângulo seleccionada for de graus/minutos/segundos, clique no campo pop-up Rigor à direita para seleccionar o rigor.
Regras de Configuração de Parâmetros Condicionais

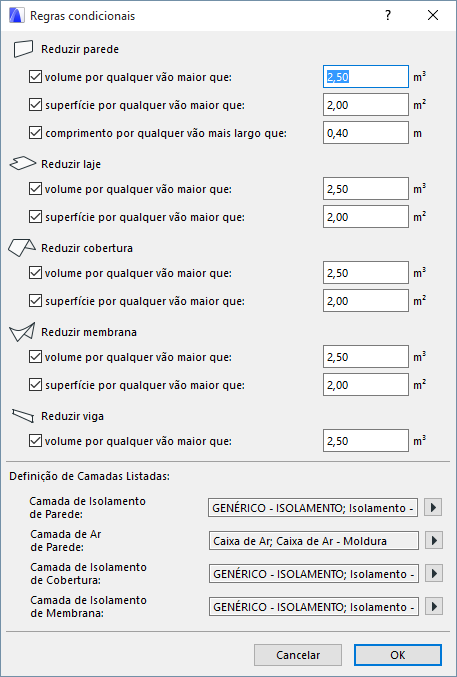

Clique no botão Regras de configuração (em Opções > Preferências do Projecto > Unidades de Cálculo e Regras) para abrir esta caixa de diálogo.
Estes controlos permitem-lhe definir condições para determinados parâmetros de listagem e a forma como estes parâmetros deverão calcular paredes, lajes, coberturas, membranas e vigas.

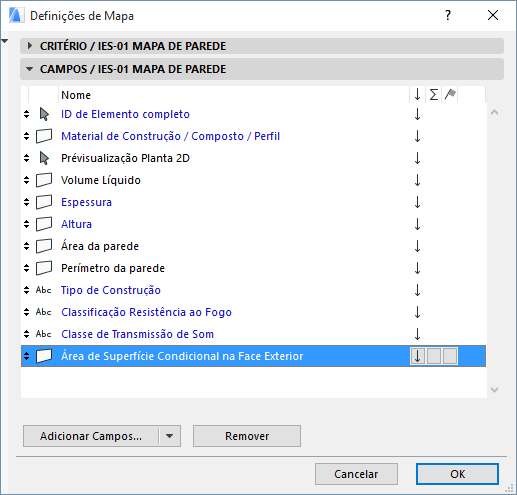

Por exemplo, imagine que está a fazer uma Lista de Paredes e os seus critérios de mapa (tal como definidos por si em Definições do Esquema do Mapa Interactivo) incluem este campo: “Área de Superfície Condicional na Face Exterior”.
Ver também Caixa de Diálogo Definições de Esquema (Mapa Interactivo).
O nome do parâmetro inclui “Condicional”, indicando que pode vincular esta lista de parâmetros a condições, utilizando esta caixa de diálogo Regras condicionais.
Se pretender reduzir a superfície da parede da lista através de aberturas que tenham 2,5 m2 ou mais, assinale a opção apresentada:
O seu Mapa Interactivo "Lista de Paredes" irá calcular superfícies de paredes de acordo com esta condição.
Materiais de Construção Isolamento/Espaço de Ar
Utilize estes pop-ups para designar quais os Materiais de Construção usados para as camadas das suas paredes compostas, coberturas e/ou membranas devem ser reconhecidos pelo ARCHICAD como “isolamento” ou “trama de ar”, com o objectivo de listar estas quantidades separadamente nas janelas de listagem.
Pode definir as camadas de Composições na caixa de diálogo Composições. Se usar consistentemente determinados Materiais de Construção como a camada de isolamento nas Paredes compostas, Coberturas ou Membranas do seu projecto, assinale esses Materiais de Construção no pop-up adequado da caixa de diálogo Regras Condicionais.
Ver Caixa de Diálogo Estruturas Compostas.
Por exemplo, se a sua camada de isolamento standard em coberturas for denominada de "GENÉRICA - Revestimento Interior," seleccione a sua caixa no pop-up Camada de Isolamento de Cobertura da caixa de diálogo Regras condicionais.

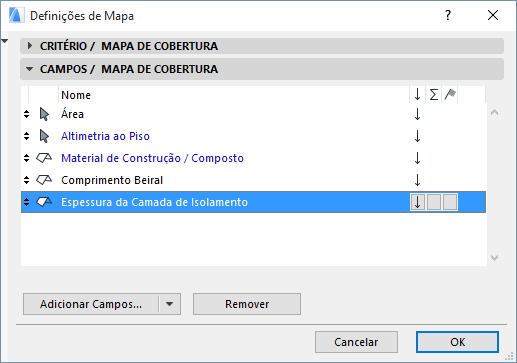

A partir daqui, se os seus critérios de listagem para coberturas incluírem "Espessura da Camada de Isolamento", o ARCHICAD apresentará uma lista das espessuras das camadas compostas de cobertura que utilizam o Material de Construção seleccionado.
Esta opção determina como os subtotais são somados na extensão Listar Áreas.
•Valores visualizados (por defeito): cada valor (conforme visualizado na interface) é arredondado de acordo com as suas definições de Arredondamento/Rigor Extra. A soma destes valores arredondados produz o grande total.
•Valores exactos: escolha esta opção para um valor mais preciso: o programa soma os valores exactos (não visualizados na interface) antes de os arredondar de acordo com as suas definições de Arredondamento/Rigor Extra para produzir o grande total.
