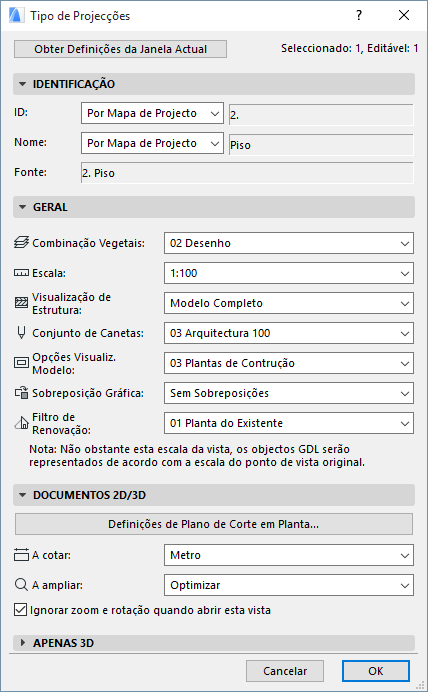

Caixa de Diálogo Tipo de Projecções
Utilize os controlos da caixa de diálogo Tipo de Projecções para ajustar as definições da vista actualmente seleccionada.
Abra Tipo de Projecções a partir de qualquer um do seguintes locais:
•O menu de contexto do separador da vista aberta
•O menu de contexto do item de visualização no Navegador (ou na Janela do Navegador/Organizador)
•O botão “Definições” no fundo do Mapa de Vistas do Navegador
Obter Definições da Janela Actual: clique nesta opção para substituir as definições desta caixa de diálogo pelas correspondentes à vista actualmente activa.
Tipo de Projecções abre também sempre que utiliza os comandos Guardar Vista ou Guardar como Vista.
Para mais informações, veja Mapa de Vistas do Navegador.
•ID: seleccione um método para atribuir uma ID a esta vista: Nenhum, Pessoal, (indique a ID desejada no campo de texto), ou Por Mapa de Projecto.
“Por Mapa de Projecto” significa que a vista irá receber a ID do seu ponto de vista correspondente no Mapa de Projecto.
•Nome: seleccione um método para atribuir um nome a esta vista: tanto Personalizar (introduza o nome desejada no campo de texto), ou Por Mapa de Projecto.
“Por Mapa de Projecto” significa que a vista irá receber o Nome do seu ponto de vista correspondente no Mapa de Projecto.
•Origem: este campo dá-lhe resposta sobre o ponto de vista da origem da vista, ou o percurso do ficheiro do seu ficheiro de origem.
•Combinação de Vegetais: seleccione uma Combinação de Vegetais para aplicar a esta Vista.
Para mais informações, veja Aplicar uma Combinação de Vegetais.
•Escala: seleccione uma Escala, para aplicar a esta Vista.
Para mais informações, veja Escala.
•Visualização de Estrutura: seleccione a definição Visualização da Estrutura Parcial para esta vista.
Para mais informações, veja Visualização da Estrutura Parcial.
Esta pop-up está a cinzento: isto significa que o ponto de vista original é Actualização Manual ou Desenho, assim não pode editar a Visualização da Estrutura Parcial desta vista. Pode alterar o ponto de vista para Actualização Auto ou criar uma vista nova, utilizando a definição Visualização da Estrutura Parcial, que necessitar.
•Conjunto Canetas: seleccione um Conjunto Canetas para utilizar com esta Vista.
Para mais informações, veja Conjuntos de Canetas.
•Opções de Visualização do Modelo: seleccione uma Combinação de Opções de Visualização do Modelo para aplicar a esta Vista.
Para mais informações, veja Opções de Visualização do Modelo.
•Sobreposição de Gráfico: seleccione uma Combinação de Sobreposição Gráfica a aplicar a esta vista.
Para mais informações, veja Combinações de Sobreposição Gráfica.
•Filtro de Renovação: escolha um Filtro de Renovação para aplicar a esta vista.
Para mais informações, veja Renovação.
Tipo de Projecções Painel de Documentos 2D/3D
•Definições de Plano de Corte em Planta: clique neste botão para aceder à caixa de diálogo com o mesmo nome. As alterações às definições só serão aplicadas a esta vista, e não a todo o projecto.
Para mais informações, veja Plano de Corte em Planta (Definição Global).
•Dimensões: seleccione neste menu pop-up as normas de cotagem. As normas seleccionadas só serão aplicadas a esta vista, e não a todo o projecto.
Para mais informações, veja Preferências de Cotas.

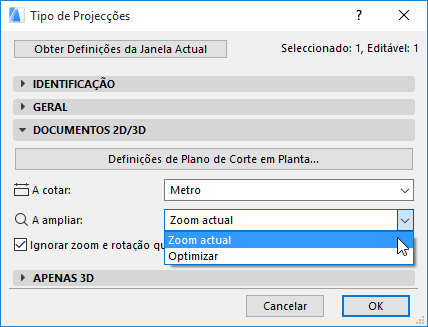

•A ampliar: escolha um zoom para gravar com esta vista:
•Nota: um valor Zoom gravado da vista inclui o Pan e a Vista Orientada (rotação), se existir.
- Zoom Actual: Esta vista guardará o zoom actual como parte das suas definições.
Nota: Zoom actual: depois de se gravar uma vista em “Zoom actual,” essa definição passará a ser chamada de Área ampliada nesta lista pop-up.
-Optimizar: Sempre que abrir esta vista ou sempre que se actualizarem ou publicarem desenhos desta vista, eles serão visualizados para incluir o conteúdo total da janela do projecto, sujeito ao Estado de vegetal
-qualquer Zoom com denominação personalizada que tenha gravado anteriormente.
Ver Guardar Zooms.
Para mais informações, veja Zoom.
Ignorar zoom ao abrir esta vista: se esta caixa estiver seleccionada, sempre que abrir esta vista, esta será visualizada utilizando o valor de zoom da última janela ARCHICAD aberta (não o zoom guardado desta vista). No entanto, o nível de zoom gravado nesta vista ainda será aplicado quando colocar esta vista como Desenho ou a publicar.
Nota: Um valor de Zoom guardado inclui a Vista Orientada (rotação), se existir.
Definições de Vista Painel Apenas 3D
Filtrar e Cortar Elementos em 3D...
Clique para abrir a caixa de diálogo.
Ver Caixa de Diálogo Filtrar e Cortar Elementos em 3D
Gerar em: seleccione se a vista 3D é gerada na Janela 3D ou na Janela de Rendering.
Estilo 3D: as definições para visualização da Janela 3D.
Ver Estilos 3D.
Cena Rendering: aplique uma Cena guardada se escolher gerar sempre esta vista 3D como Rendering.
Tamanho: veja ou edite o tamanho da vista renderizada.
É apresentada informação adicional sobre:
•se o Limite Seguro de Render está aplicado
Para mais informações, veja Seleccionar e Gerir Cenas de Rendering e Renderizar Limite Seguro.
•como as definições relacionadas com 3D e com o rendering (colectivamente "Definições Imagem") são gravadas com a visualização actual.
Redefinir Definições da Imagem com actual: marque esta opção se quiser substituir as definições de Imagem guardadas, pelas definições actualmente activas na Janela activa.
Nota: as definições de imagem são as seguintes: tipo de projecções 3D (incluindo zoom e definições de Luz Solar), filtrar elementos em 3D, Estilos 3D, definir secções 3D, secções 3D e definições de fotorendering.
Se seleccionar esta caixa, o painel indica se a vista 3D na janela actual (mais à frente) foi filtrada ou limitada por um rectângulo de selecção e se o modo Área Segura de Render está activo.
Se clicar em OK para fechar a caixa de diálogo Tipo de Projecções, a vista 3D será redefinida de acordo (ou seja, só apresentará os elementos filtrados ou seleccionados).
