Linhas de Abertura (Porta/Janela)

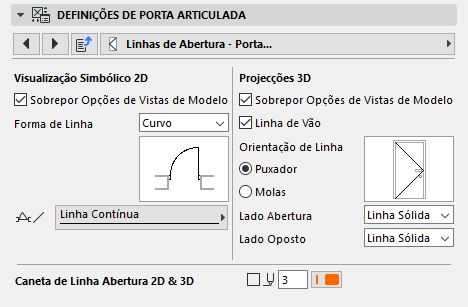

Segue-se uma descrição da página de separador Linhas de Abertura do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca ARCHICAD INT.

Utilize estes controlos para definir a visualização de Linhas de Abertura para cada abertura.

Por defeito, estes controlos estão a cinzento, uma vez que a visualização da Linha de Abertura está definida globalmente para todas as portas e janelas em Opções Visualização do Modelo.

Para pormenores sobre os controlos, ver Definições Diversas para Itens da Biblioteca.

Contudo, para ajustar as definições das Linhas de Abertura para esta abertura apenas, seleccione a caixa Substituir Opções Vistas de Modelo e defina as opções conforme necessário.

Encontram-se disponíveis opções separadas para Visualiz. Simbólica 2D e Projecções 3D.

O controlo da Caneta Linha de 2D & 3D afecta a visualização da linha de abertura tanto em 2D como em 3D.
