Definições Diversas para Itens da Biblioteca
Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.
•Este painel e o seu conteúdo dependem das bibliotecas que carregou. (Poderá ter vários painéis, um para cada biblioteca carregada no seu projecto.)
•Os objectos de biblioteca localizados nessa biblioteca específica serão apresentados globalmente de acordo com as Opções Visualização do Modelo aqui definidas.
•As opções serão aplicadas apenas a objectos cujo texto GDL esteja programado para o permitir.
Na versão INT do ARCHICAD, com a biblioteca de Extensões MEP também instalada, o painéis têm este aspecto:
Mostrar Espaço Mínimo de Porta e Objecto
Assinale esta caixa para mostrar o espaço mínimo dos objectos e portas na Planta, apresentando um contorno e trama correspondentes ao parâmetro de espaço mínimo. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.
A visualização de contorno/trama de Espaço Mínimo é apresentada para todas as portas e objectos que tenham um parâmetro de Espaço Mínimo definido.
•Para Portas, defina estes parâmetros na página de separador Espaço Mínimo de Definições de Porta (painel Definições à Medida).
Ver Espaço Mínimo.

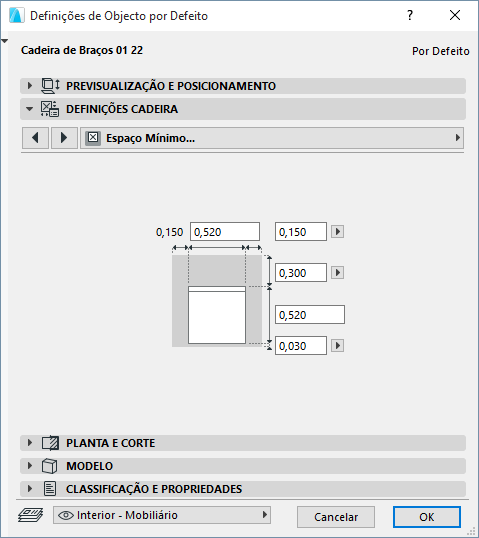

•Para Objectos, utilize os parâmetros de Espaço Mínimo em Definições de Objecto.
Nível de Pormenor de Objecto e Lâmpada
Defina o Nível de Pormenor em Planta:
•Completo, Médio ou Baixo
e em Projecções 3D:
•Completo, Simplificado ou Esquemático
Objectos e Lâmpadas utilizam as definições de nível de pormenor definidas aqui por defeito (Por OVM). Para um determinado objecto/lâmpada, se o controlo estiver disponível, pode sobrepor o seu nível de pormenor em Definições de Elemento (utilize os controlos Representação 2D ou 3D)
Ver Representação 2D e 3D de Objectos.
Iluminação e Símbolos AVAC em Planta
Escolha uma das opções para visualizar os Símbolos em Planta de Iluminação e objectos AVAC (p. ex., lâmpada de tecto, detector de fumo, difusor de ar) no projecto.
Esconder Acessórios de Objectos em 3D
Assinale uma ou todas as caixas para definir a visualização global de acessórios de objectos em 3D:
•Esconder Puxadores de Objectos em 3D
•Esconder Torneiras de Objectos em 3D
•Esconder Puxadores e Maçanetas das Portas em 3D
Defina as opções para a visualização do componente de Cabina do Objecto Elevador:
•Mostrar/Esconder Caixa de Elevador em 3D e Corte/Alçado
•Mostrar/Esconder Portas de Elevador em Planta/Corte ou visualizar apenas a abertura
Mostrar Conexões MEP do Objecto
Se tiver instalado a Extensão Modelador MEP, determinados objectos da biblioteca ARCHICAD vão incluir Conexões, para que os possa conectar a qualquer objecto num traçado MEP.
Utilize esta caixa de verificação para mostrar ou esconder estas Conexões.
Linha de Abertura de Portas/Janelas/Clarabóias na Planta
•Estilo da Linha de Abertura: Curva ou Recta
•Para Portas e Janelas de Correr: Nenhuma ou Seta
•Tipo de Linha e Caneta para a linha da abertura
Mostrar Selecção em Projecções 3D
Seleccione as opções dos objectos (Porta, Janela, Clarabóia) para os quais quer visualizar as linhas de abertura na Janela 3D.
•Escolha tipos de linha (tracejada, sólida, ponteada) para as linhas da abertura na abertura e nos lados opostos.
•Escolha Puxador ou Dobradiças para definir a orientação das linhas de abertura.
Nota: esta opção depende da escala (geralmente, as linhas de abertura não são visualizadas em escalas pequenas).
Sobrepor Opções Visualização do Modelo para Determinada Porta/Janela

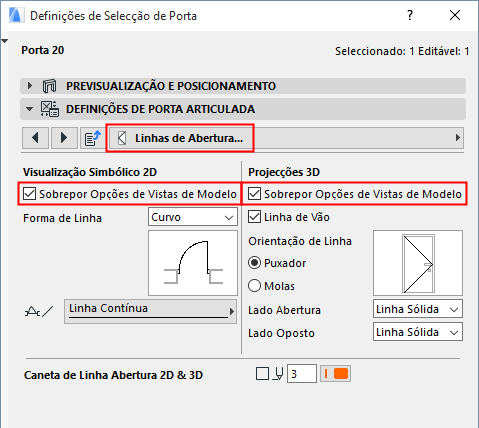

Opções Visualização do Modelo afectam todas as Portas/Janelas na vista. Para sobrepor as definições de linhas de abertura de Porta/Janela para qualquer Porta/Janela específica, utilize a página de separador Linhas de Abertura do painel Definições à Medida.
Ver Linhas de Abertura (Porta/Janela).
