有限開口を使用してニッチやくぼみを作成する

有限開口は、壁のニッチやスラブのくぼみなどに使用できます。

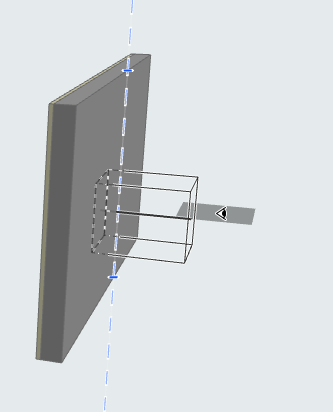

片側を制限

1.開口の設定または情報ボックスで、[片側を制限]を選択します。


2.開口を配置する連動要素をクリックします。

3.目玉カーソルを移動して配置オプションを確認します(例:ホスト壁の基準線の片側)。


4.クリックして配置します。開口の制限側はホストの基準線/面と一致します。

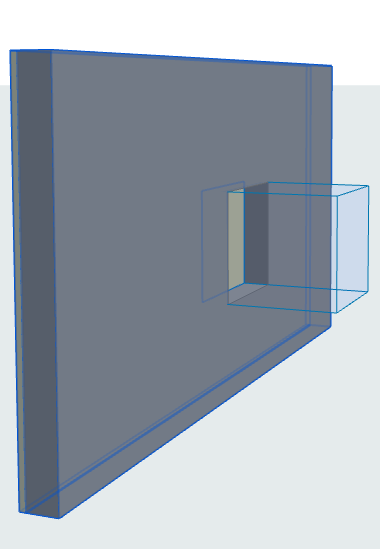

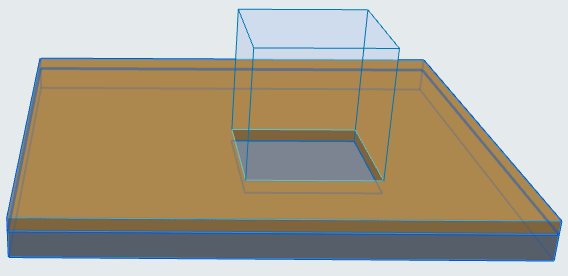

LimitedOpening2.png   SlabRecess.png

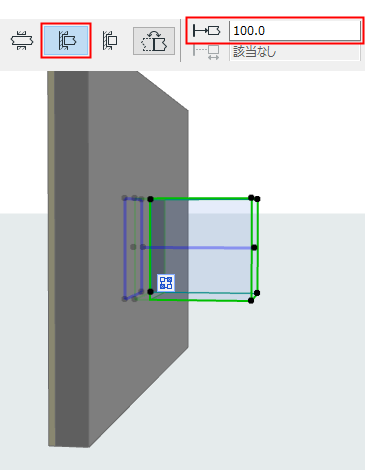

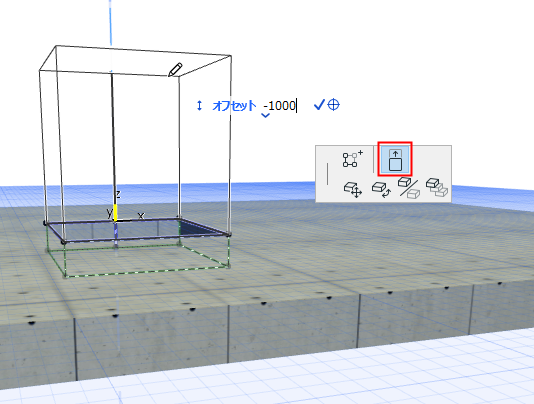

ホスト要素の基準線/面のオフセット

以下のいずれかを実行します。

ペットパレットから[基準面からオフセット]コマンドを使用します。

設定または情報ボックスでオフセットを入力します。

OffsetOpeningGraphic.png      LimitedInfoOffset.png

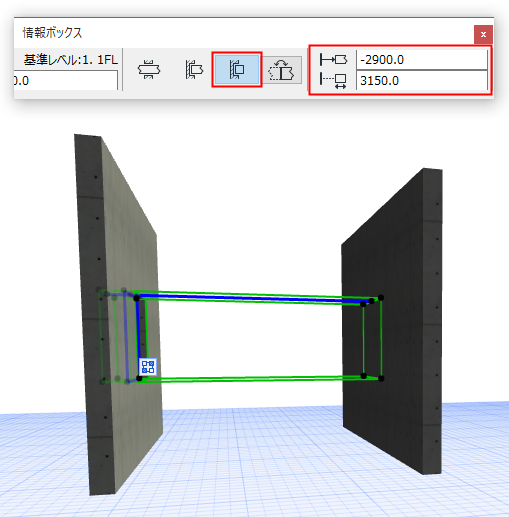

両側を制限

1.開口の設定または情報ボックスで、[両側を制限]を選択します。

2.オプションとして、ホストの基準線/面からの開口のオフセットを設定できます(設定または情報ボックスで、正または負のオフセットを入力します)。

3.目的の開口長さを入力するか、または長さをグラフィカルに編集します。

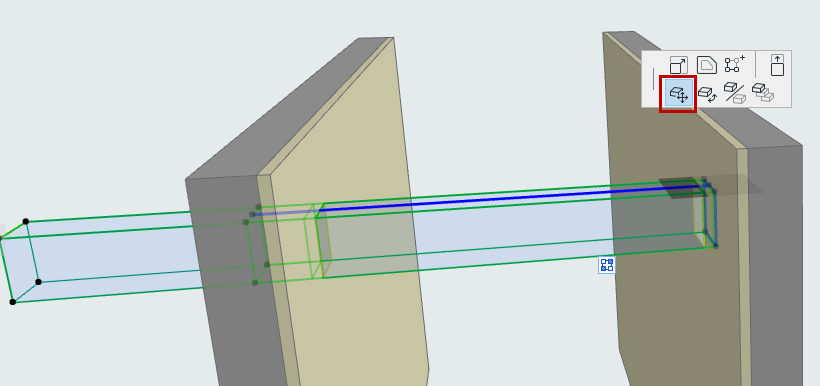

開口の基準線/面の移動

開口を水平または垂直で配置した場合(直角を除く)、ペットパレットから[移動]コマンドを使用して開口の基準線/面の位置を変更できます。


開口の反転

有限開口の方向を逆にするには、開口の設定または情報ボックスで[反転]をクリックします。
