開口の編集

移動/回転/ミラー

他の組み立て要素と同様に移動回転ミラーを使用して、どのビューでも開口の位置を自由に変更できます。結果として、開口の向きの設定(情報ボックスを参照)が「カスタム」に変更されることがあります。

開口のコピーまたは複製

開口のコピー/貼り付けを行うには、その連動要素のコピー/貼り付けも必要になります。

(連動要素の移動やコピーなしに)開口を複製するには、[移動コピー]を使用します。

グラフィック編集

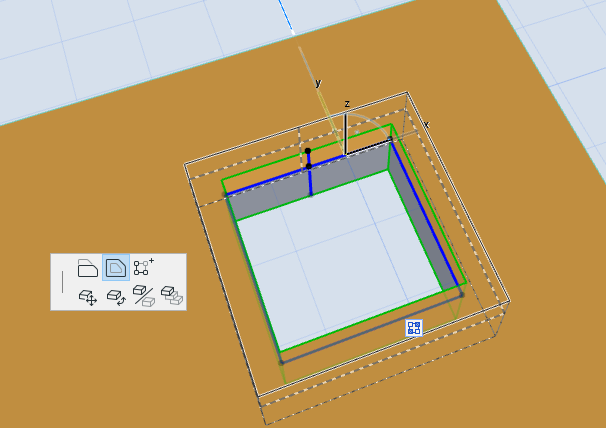

ペットパレットコマンドを使用します。

矩形または円形の開口の形状を編集すると、形状は自動的にポリゴンに変更されます。

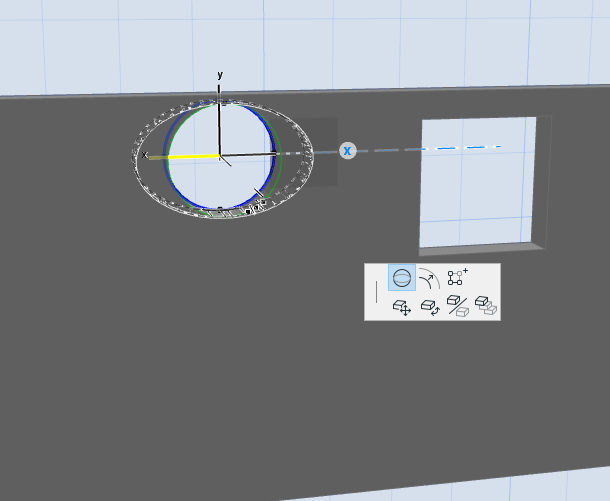

例外:楕円形の開口はポリゴンにはなりません。
