偏心

1D部材は要素の躯体重心で生成されます。

2D部材は要素の躯体平面中心に沿って生成されます。

このデフォルトからの部材位置のずれは「偏心」と呼ばれます。

偏心値は物理モデルには影響しませんが、構造解析モデルでは重要になります。

Archicadでは、部材は次のような複数の方法でオフセットされます。

手動で、モデルでのグラフィックのオフセットにより(以下を参照)

手動で、要素設定でオフセット/偏心値を設定して(以下を参照)

グローバルな調整ルールを設定して適用(「調整ルール」を参照)

部材位置のオフセット(グラフィックで)

1.部材を選択します。

2.ペットパレットから[偏心]コマンドを有効にします (物理モデルが現在表示されていない場合、1D部材に必要ないか使用できません)。

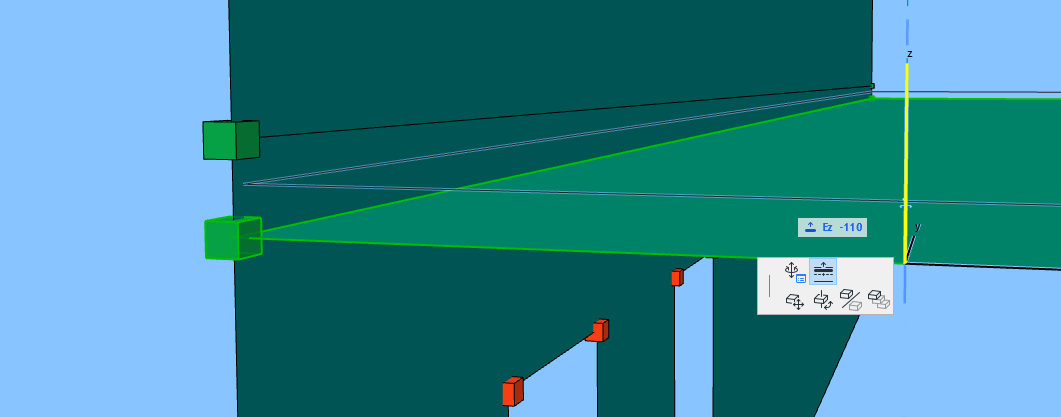

3.部材をその新しい位置にドラッグします(必要に応じて座標情報値を入力します)。


注記:

2D部材の場合、偏心/オフセットは部材平面に垂直に行われます(カスタマイズされた辺角度に関係なく)。

選択された部材に対して、偏心値が要素情報タグ(および設定と情報ボックス)に表示されます。


部材を元の位置からドラッグすると、グローバルな調整ルールはその部材には適用されなくなり、設定ダイアログの[オフセット]チェックボックスはオンになりません。グローバルな調整ルールを再度適用するには、設定ダイアログに移動して[オフセット]チェックボックスを再度オンにします。

ルールベースの修正を許可 - 1D部材」または「ルールベースの修正を許可 - 2D部材」を参照してください。

部材位置のオフセット(要素設定)

1.1Dまたは2D部材を選択します。

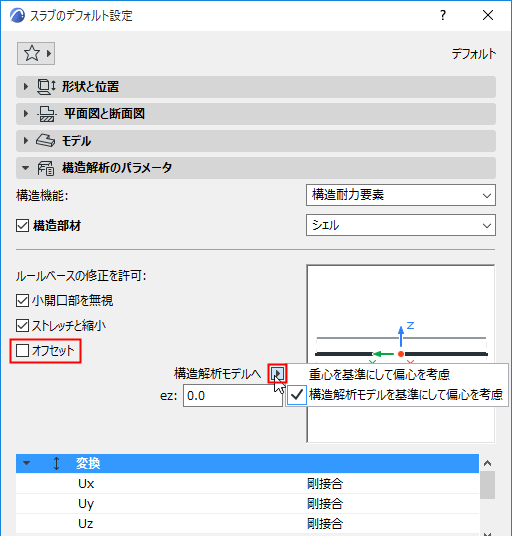

2.設定ダイアログを開きます([構造解析パラメータ]パネル)。

3.[オフセット]オプションのチェックをオフにし、編集を有効にします (このチェックボックスをオフにすると、グローバルな調整ルールはこの要素に適用されず、手動で調整することになります)。

4.偏心を計測する方法を選択します。

要素の重心を基準、または

要素の構造解析モデルを基準

この2つの方法の結果は同じですが、値は反対の符号を使用して定義されます。


5.次のいずれかを実行して、偏心値を定義します。

プレビューウィンドウをクリックして、境界枠点に新しい位置を入力します

オフセット値を手動で入力します

インポートした要素の複数の偏心値

構造解析形式バージョン1.0.6以降では、1D部材の各端部でさまざまな複数の偏心値を処理できます。

Archicadは各端部での複数の偏心値をサポートしていません。このようなモデルをインポートすると、Archicad 25は受信した要素に平均偏心値を割り当てて変換します(該当する場合)。

このような場合、変換に関する警告が表示されます。
