Точка Привязки

Точку Привязки ARCHICAD можно использовать в качестве реперной точки для координации моделей в различных приложениях.

В некоторых странах использование общей точки привязки является обязательным требованием.

Точку Привязки можно также использовать

для совмещения начала координат XREF (в диалоге Присоединения Xref)

для совмещения Связанного Модуля (в диалоге Размещения Связи)

для совмещения расположения IFC-местности (IFC Site) экспортируемых IFC-моделей (см. Определить расположение IFC-модели по:)

Точка Привязки интегрирована с процессами координации ARCHICAD с файлами IFC, BCF, DXF и DWG и позволяет передавать данные о координатах Точки Привязки проекта.

В режиме Teamwork: чтобы отредактировать Точку Привязки, сначала следует зарезервировать диалог Параметров Расположения.

Команды Точки Привязки в Стандартном Табло Команд

SurveyPointToggle.png     ShowSurveyCoordinates.png

Показать/Скрыть Точку Привязки

Щелкните на переключателе, чтобы включить или отключить показ Точки Привязки.

По умолчанию Точка Привязки располагается в Начале Координат Проекта.

Щелкните на Точке Привязке, чтобы переместить ее.

Заблокировать Точку Привязки

Эта команда предотвращает случайное перемещение или редактирование Точки Привязки.

Приблизить Точку Привязки

Эта команда приближает Точку Привязки на Плане Этажа.

Показать Координаты Точки Привязки

Включает или отключает показ координат справа от Точки Привязки.

Для координат применяются настроенные в проекте Рабочие Единицы длины.

Чтобы задать данные о расположении: см. Символ Точки Привязки и Расположение.

Настроить Север Проекта

На Плане Этажа или в 3D-окне:

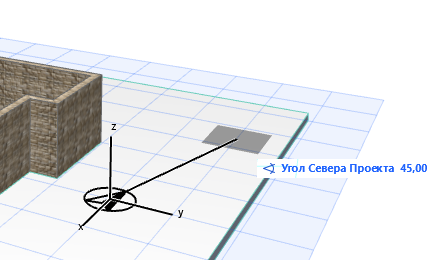

1.Щелкните мышью, чтобы отобразить знак Севера Проекта.

2.Переместите курсор, чтобы задать поворот стрелки Севера Проекта.

Координаты Угла к Северу Точки Привязки будут изменены соответствующим образом.


Редактирование Координат Точки Привязки

Выполните одно из следующих действий:

Щелкните на Точке Привязки левой кнопкой мыши и введите координаты в появившееся Табло Слежения

Щелкните на Точке Привязки и переместите ее

Поверните Точку Привязки (см. ниже)

Воспользуйтесь Параметрами Расположения (Параметры > Рабочая Среда Проекта)

Символ Точки Привязки и Расположение

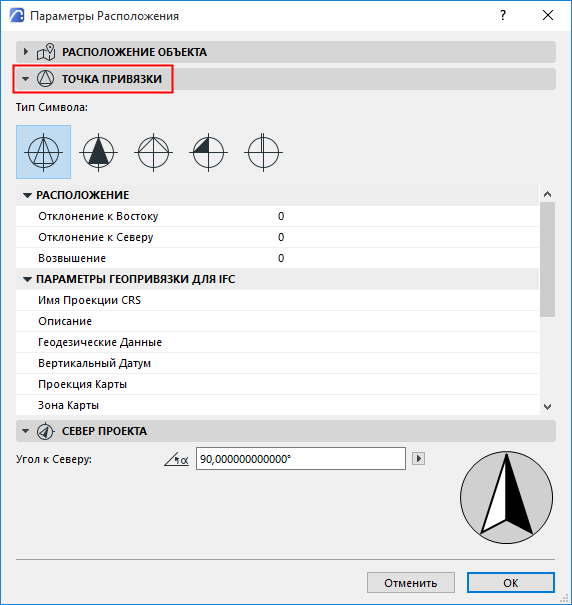

1.Чтобы получить доступ к панели Точка Привязки, находящейся в диалоге Параметров Расположения

активируйте команду меню Параметры > Рабочая Среда Проекта > Параметры Расположения

воспользуйтесь командой контекстного меню, появляющегося при щелчке правой кнопкой мыши на Названии Проекта в панели Навигатора;


2.Выберите Тип Символа для отображения Точки Привязки проекта

3.Задайте данные о Расположении. Отклонение к Востоку, Отклонение к Север и данные Высоты, измеряемой от Проектного Нуля.

Геопривязка

Эти настройки информации о расположении используются при обмене IFC-данными и сохраняются в виде IFC-свойств. Они никак не влияют на расположение Точки Привязки в ARCHICAD.

Экспорт в формате IFC 2x3: данные экспортируются в виде двух новых Наборов IFC-свойств.

Экспорт в формате IFC4: создаются новые IFC-определения: IFC Map Conversion и IFC Projected CRS.

Для получения дополнительной информации см. Руководство Пользователя для Геопривязки в IFC.

Поворот Точки Привязки

На плане этажа

1.Наведите курсор на Точку Привязки, чтобы предварительно выделить ее.

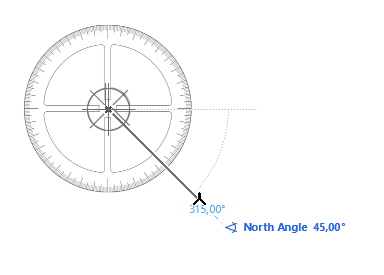

2.Щелкните правой кнопкой мыши и активируйте команду Повернуть Точку Привязки, затем еще одним щелчком графически укажите угол поворота.

RotateSurveyPoint.png  RotateSurveyPoint2.png

Можно также воспользоваться обычной командой меню Редактор > Повернуть или задать нужные значения через Табло Слежения.
