Параметры Расположения

Диалог Параметров Расположения можно открыть:

активируйте команду меню Параметры > Рабочая Среда Проекта > Параметры Расположения

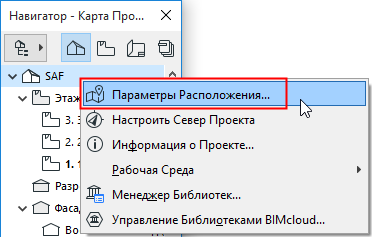

воспользуйтесь командой контекстного меню, появляющегося при щелчке правой кнопкой мыши на Названии Проекта в панели Навигатора;

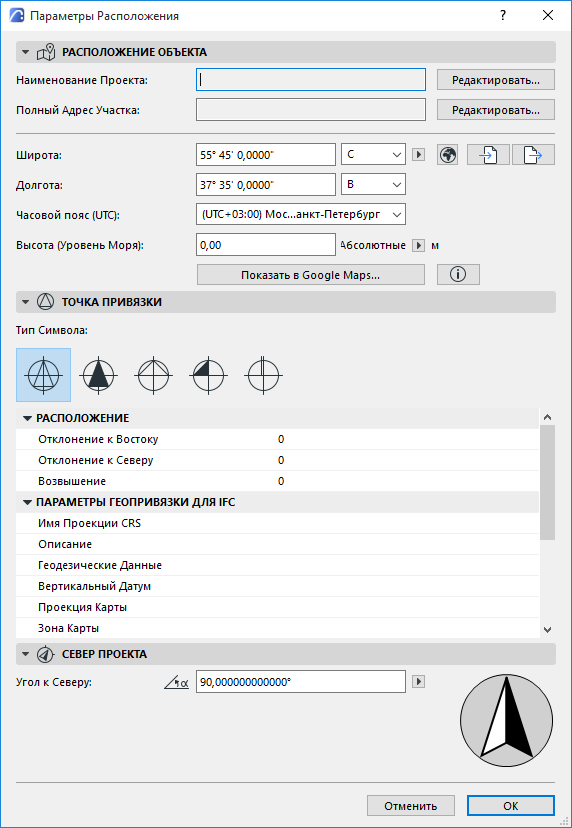

Диалог Параметров Расположения состоит из трех панелей:

Расположение Объекта

Панель Точка Привязки

Север Проекта


Расположение Объекта

Данные Наименования Проекта и Полного Адреса Участка получаются из диалога Информации о Проекте.

Нажмите кнопку Редактировать, чтобы изменить эти данные в диалоге Информации о Проекте.

См. Информация о Проекте.

Введите координаты Широты и Долготы объекта проектирования.

Для получения максимально точных результатов (например, при Оценке Энергоэффективности здания) следует ввести точные данные широты и долготы объекта.

Воспользуйтесь выпадающими меню, чтобы выбрать Северную и Южную Широту, а также Западную или Восточную Долготу.

Выберите единицы измерения широты и долготы.

Часовой Пояс

Выберите часовой пояс, в котором располагается объект проектирования. Это значение выражается в положительном или отрицательном смещении относительно UTC (Всемирного Скоординированного Времени).

Высота

Введите отметку возвышения объекта проектирования над уровнем моря в заданных единицах измерения.

Значение Высоты используется при определении Уровня Моря в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки.

Данные Высоты используются при экспорте проекта в форматы SketchUp и Google Earth.

SketchUp (.skp) и Google Earth (.kmz).

Использование Города для Указания Места Расположения Объекта Проектирования

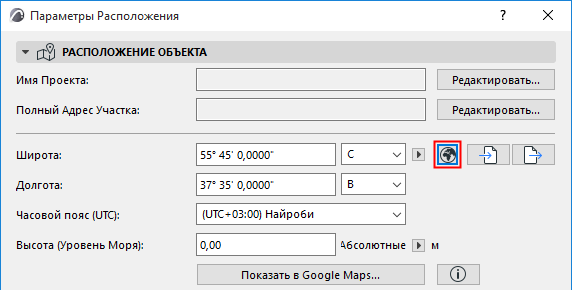

Самым простым способом указания места расположения объекта проектирования является выбор одного из предварительно настроенных городов: Нажмите кнопку с символом Глобуса, чтобы открыть список Городов.


Примечание: Для редактирования списка предварительно настроенных городов и их параметров воспользуйтесь командой Параметры > Реквизиты Элементов > Менеджер Реквизитов.

См. Менеджер Реквизитов.

Выбор города отражается на:

значениях Широты, Долготы и Часового Пояса

настройках Расположения Солнца в Параметрах 3D-проекции и в Параметрах Камер

См. также Расположение Солнца.

Примечание: Для достижения максимальной точности можно ввести точные значения широты/долготы, а не координаты одного из предварительно настроенных городов.

Использование Google для Просмотра Места Расположения

При наличии подключения к Интернет нажмите кнопку Показать в Google Maps, чтобы увидеть место расположения объекта проектирования на основании указанных вами координат широты и долготы.

Чтобы получить детальную картину места расположения, увеличьте изображение Google Maps. Щелкните правой кнопкой мыши и выберите из контекстного меню команду "Что тут находится?", чтобы посмотреть (и, при необходимости, скопировать) значения широты и долготы.


Импорт/Экспорт Параметров Расположения (XML, SketchUp, Google Earth)

Воспользуйтесь кнопками Импорта и Экспорта для передачи данных Параметров Расположения в формате XML, Google Earth (.kmz) или SketchUp (.skp).

Все три формата могут использоваться для передачи информации между проектами ARCHICAD. Кроме того, форматы Google Earth и SketchUp дают возможность пользователям компилировать свои модели ARCHICAD с моделями SketchUp и Google Earth.

В формате XML хранятся и считываются данные о долготе и широте, угле отображения, часовом поясе, возвышении и единицах его измерения, направлении севера и формат отображения.

В формате Google Earth (.kmz) сохраняются данные о долготе, широте и возвышении в виде единой метки. При операции импорта данные о широте и долготе также считываются из файлов .kmz, содержащих единую метку. Одновременно импортируется и информация о возвышении, при условии, что оно задано в абсолютной системе (не относительное или фиксированное).

Формат SketchUp (.skp) позволяет осуществлять экспорт и импорт данных о широте, долготе, возвышении, направлении севера и часовом поясе. Для данных типа Адрес Участка - Город и Адрес Участка - Страна доступен только экспорт, но не импорт).

Дополнительная информация о SketchUp:

Импорт: см. SketchUp (.skp)

Объединение: см. Объединение с файлом SketchUp (.skp)

Экспорт: см. SketchUp (.skp)

Дополнительная информация о Google Earth:

Импорт: см. Google Earth (.kmz)

Объединение: см. Объединение с файлом Google Earth (.kmz)

Экспорт: см. Google Earth (.kmz)

Панель Точка Привязки

Выберите Тип Символа для отображения Точки Привязки проекта.

Настройте Расположение и данные Геопривязки.

См. Точка Привязки.

Север Проекта

Указание Севера Проекта (диалог Параметров Расположения)

Введите значение в поле Угла к Северу или графически поверните стрелку компаса.

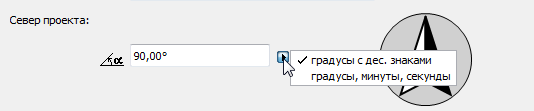

Выберите из выпадающего меню единицы измерения Севера Проекта.


Примечание: Точность единиц измерения углов задается при помощи команды меню Параметры > Рабочие Единицы.

Настройка Севера Проекта (Графически)

Команда Настроить Север Проекта присутствует

в меню Параметры > Рабочая Среда Проекта > Настроить Север Проекта

в Стандартном Табло Команд (меню Точки Привязки)

воспользуйтесь командой контекстного меню, появляющегося при щелчке правой кнопкой мыши на Названии Проекта в панели Навигатора;

На Плане Этажа или в 3D-окне:

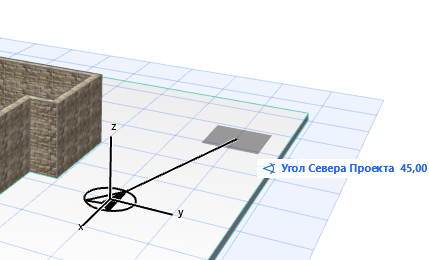

1.Щелкните мышью, чтобы отобразить знак Севера Проекта.

2.Переместите курсор, чтобы задать поворот стрелки Севера Проекта.

Координаты Угла к Северу Точки Привязки будут изменены соответствующим образом.


Значение Севера Проекта используется:

при Оценке Энергоэффективности здания.

в некоторых маркерах Разверток, содержащих текстовые значения Севера Проекта.

в объекте символа Указателя на Север (в библиотеке ARCHICAD), размещаемого в проекте и автоматически указывающего направление на Север Проекта. (Следует отметить маркер "Согласно Северу Проекта" в диалоге Параметров объекта.)

при использовании геодезических единиц (Параметры > Рабочая Среда Проекта > Рабочие Единицы) Север в Панели Координат и в Табло Слежения всегда совпадает с данными настройками.

Азимут Солнца вычисляется согласно Северу Проекта (при этом Восток равен 0.00 градусов).

Расположение Солнца задается в диалоге Параметров 3D-проекции. См. Расположение Солнца.
