Линейка - это вспомогательное средство редактирования, располагающееся сверху и слева в каждом окне ARCHICAD, за исключением 3D-окна и окон Каталогов.
Линейку можно использовать в качестве инструмента навигации: она позволяет определить местоположение отображаемого на экране участка относительно всего проекта при текущем уровне увеличения.
Активация/Деактивация Отображения Линейки
Переключатель Вид > Линейка предназначен для управления отображением Линейки.
Скрыть Линейку можно, сделав на ней щелчок правой кнопкой мыши и выбрав из контекстного меню команду Линейка.
На Линейке постоянно отображается текущее положение курсора по вертикали и горизонтали относительно Пользовательского Начала Координат (или относительно Начала Проектных Координат, если Пользовательская Система Координат не активна).
См. Системы Координат.
Каждое изменение Пользовательского Начала Координат отражается на значениях разметки Линейки. В качестве единиц измерения Линейки используются Единицы Модели, настраиваемые в диалоге Параметры > Рабочая Среда Проекта > Рабочие Единицы.
Размещение Ортогональной Направляющей Параллельно Линейке
Наведите курсор на Линейку, а затем, нажав и удерживая левую кнопку мыши, переместите курсор в любую точку активного окна, чтобы создать Направляющую Линию, параллельную Линейке.
См. также Направляющие Линии.
Команды Линейки

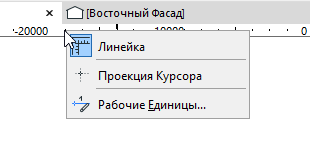

Контекстное меню Линейки (вызываемое щелчком правой кнопкой мыши в любом месте области Линейки) обеспечивает быстрый доступ к следующим командам Линейки:
•Линейка - деактивирует отображение Линейки;
•Проекция Курсора - активирует/деактивирует проецирование текущего положение курсора на Линейку (она также включает Проекцию Курсора в 3D-окне);
•Рабочие Единицы обеспечивает быстрый доступ к диалогу настройки Единиц Модели, используемых в качестве единиц измерения Линейки.
