Направляющими Линиями (и Окружностями) называются вспомогательные средства построения, предназначенные для привязки в специальных точках и проецирования элементов в 2D- и 3D-окнах.
В отличие от Линий Привязки, Направляющие Линии создаются только вручную. Они постоянно отображаются на экране до тех пор, пока не будут удалены.
Включение и Отключение Направляющих Линий
Для включения или отключения показа Конструкторской Сетки можно воспользоваться:
•Воспользуйтесь переключателем, присутствующим в Стандартном табло команд;
•Воспользуйтесь клавишной командой включения/отключения Направляющих Линий;
Примечание: Для активации этой команды используется клавиша L, но в используемой вами версии локализации ARCHICAD может быть настроена и другая клавиша.
•Воспользуйтесь переключателем в меню Вид > Направляющие Линии
Фиксация Ввода по Направляющей Линии
Вы можете использовать уже размещенные Направляющие Линии при создании элементов. Чтобы ограничить ввод по Направляющей Линии, выполните одно из следующих действий:
•В процессе ввода нажмите клавишу Shift;
•Выберите из контекстного меню команду Зафиксировать Позиционирование по Направляющей Линии/Линии Привязки
Создание Направляющих Линий
1.Убедитесь, что Направляющие Линии включены.
См. Включение и Отключение Направляющих Линий выше.

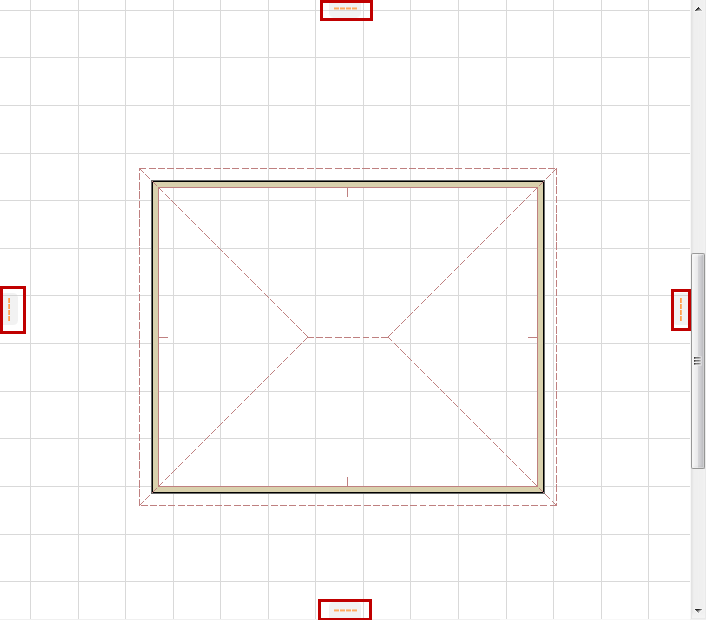

2.Воспользуйтесь одним из четырех манипуляторов Направляющих Линий, расположенных на каждой стороне экрана.
3.Нажав и удерживая левую кнопку мыши на любом манипуляторе, переместите в нужное место появившуюся Направляющую Линию.
4.Отпустите левую кнопку мыши.
•Направляющая Линия, размещаемая на ребре существующего элемента, автоматически привязывается к ребру.

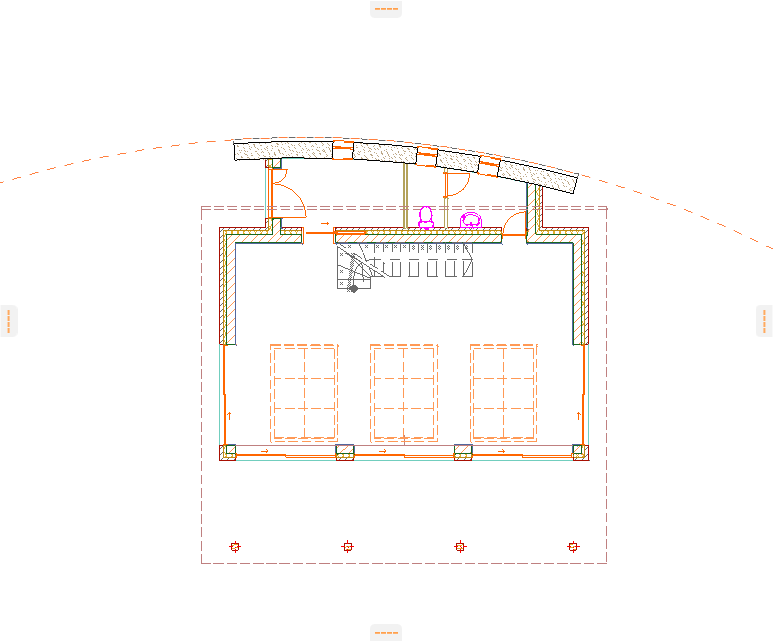

•Направляющая Линия, размещаемая на криволинейном сегменте элемента, автоматически заменяется Направляющей Окружностью.
•Направляющая Линия, размещаемая в какой-либо вершине элемента, автоматически располагается в основном направлении.
•Можно также размещать Направляющие Линии и без привязки к существующим элементам.
Другие Способы Создания Направляющих Линий
•Вы можете создать двумя щелчками мыши прямолинейный или криволинейный отрезок Направляющей Линии в любом месте экрана. См. Создание Отрезка Направляющей Линии.
•Если отображение Линейки включено, наведите курсор на Линейку и, нажав и удерживая левую кнопку мыши, переместите курсор в любое место экрана, чтобы создать Направляющую Линию, параллельную Линейке. См. Линейка.
Отмена Создания Направляющей Линии
В процессе размещения Направляющей Линии, выполните одно из следующих действий:
•Нажмите клавишу Esc.

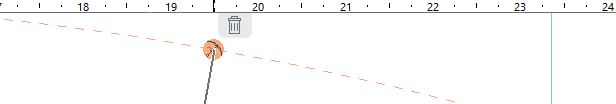

•Переместите Направляющую Линию на один из манипуляторов Направляющих Линий, который примет форму мусорного бака.
Создание Отрезка Направляющей Линии
Данная команда предназначена для создания двумя щелчками мыши отрезка Направляющей Линии в любом месте активного окна.
1.Сделайте щелчок правой кнопкой мыши на одном из четырех манипуляторов Направляющих Линий или воспользуйтесь выпадающим меню Направляющих Линий, присутствующим в Стандартном Табло Команд.
2.Активируйте команду Создать Отрезок Направляющей Линии.
Примечание: Эта команда также присутствует в меню Вид > Параметры Направляющих Линий.
3.В появившейся Локальной Панели выберите геометрический вариант построения и начертите нужный отрезок Направляющей Линии или Направляющей Окружности (дуги).
Перемещение/Смещение Направляющих Линий или Направляющих Окружностей

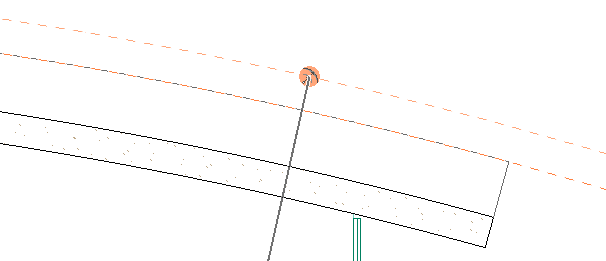

1.Наведите курсор на Направляющую Линию и дождитесь появления манипулятора (оранжевой точки).
2.Нажав и удерживая левую кнопку мыши, переместите Направляющую Линию в нужное место. (Новое местоположение Направляющей Линии можно также задать при помощи числового ввода координат в Панель Слежения).
В случае Направляющих Окружностей эта операция приводит к изменению радиального размера (на это указывает соответствующая пиктограмма).
Перемещение Направляющей Окружности на прямолинейное ребро элемента приводит к ее замене на Направляющую Линию и наоборот.
Удаление Отдельной Направляющей Линии
Наведите курсор на Направляющую Линию, дождитесь появления манипулятора (оранжевой точки) и выполните одно из следующих действий:
•Удерживая курсор наведенным на манипулятор Направляющей Линии, нажмите клавишу Esc;

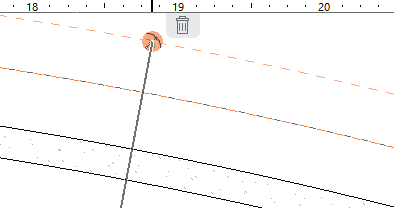

•Нажав и удерживая левую кнопку мыши, переместите Направляющую Линию на один из четырех значков мусорных баков, появляющихся с каждой стороны экрана;

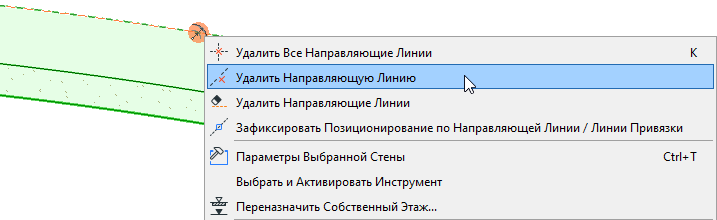

•Сделайте щелчок правой кнопкой мыши и выберите из контекстного меню команду Удалить Направляющую Линию.
Удалить Направляющие Линии
Данная команда позволяет удалить сразу несколько Направляющих Линий:

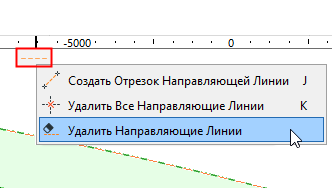

1.Сделайте щелчок правой кнопкой мыши на одном из четырех манипуляторов Направляющих Линий или воспользуйтесь выпадающим меню Направляющих Линий, присутствующим в Стандартном Табло Команд.
2.Активируйте команду Удалить Направляющие Линии.
Примечание: Эта команда также присутствует в меню Вид > Параметры Направляющих Линий.

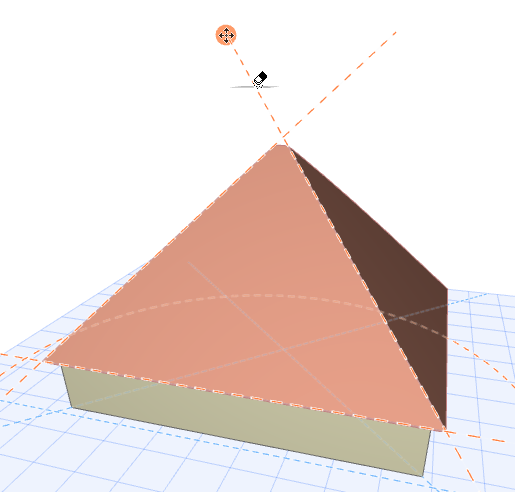

3.Курсор примет форму Ластика.
4.Сделайте щелчки на Направляющих Линиях, которые требуется удалить (но не на манипуляторах Направляющих Линий, отображаемых в виде оранжевых точек).

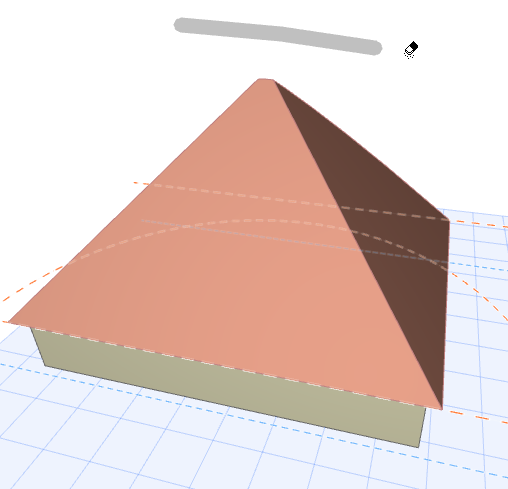

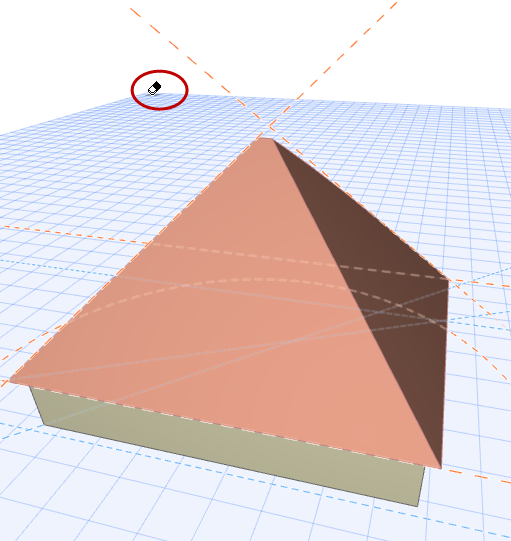

Вы можете также переместить курсор через пространство экрана, нажав и удерживая левую кнопку мыши. Все Направляющие Линии, которых коснется Ластик, будут удалены.
5.Нажмите клавишу Esc или сделайте двойной щелчок левой кнопкой мыши, чтобы выйти из режима Удаления Направляющих Линий.
Удалить Все Направляющие Линии
Данная команда предназначена для удаления всех Направляющих Линий во ВСЕХ окнах видов и проекций.
Для включения или отключения показа Конструкторской Сетки можно воспользоваться:

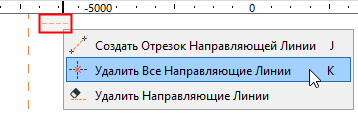

•Сделайте щелчок правой кнопкой мыши на одном из четырех манипуляторов Направляющих Линий или воспользуйтесь выпадающим меню Направляющих Линий, присутствующим в Стандартном Табло Команд. Активируйте команду Удалить Все Направляющие Линии.
Примечание: Эта команда также присутствует в меню Вид > Параметры Направляющих Линий.
•Сделайте щелчок на любой Направляющей Линии, чтобы вызвать контекстное меню. Активируйте команду Удалить Все Направляющие Линии.
Цвет Направляющих Линий
Настроить цвет отображения Направляющих Линий можно в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.
