Функция Позиционирования Курсора (клавишная команда Alt+S) повышает точность графического создания элементов. Если позиционирование курсора активировано, то курсор всегда позиционируется по линиям Конструкторской или Шаговой Сетки.
Активация Позиционирования Курсора
Для включения или отключения показа Конструкторской Сетки можно воспользоваться:

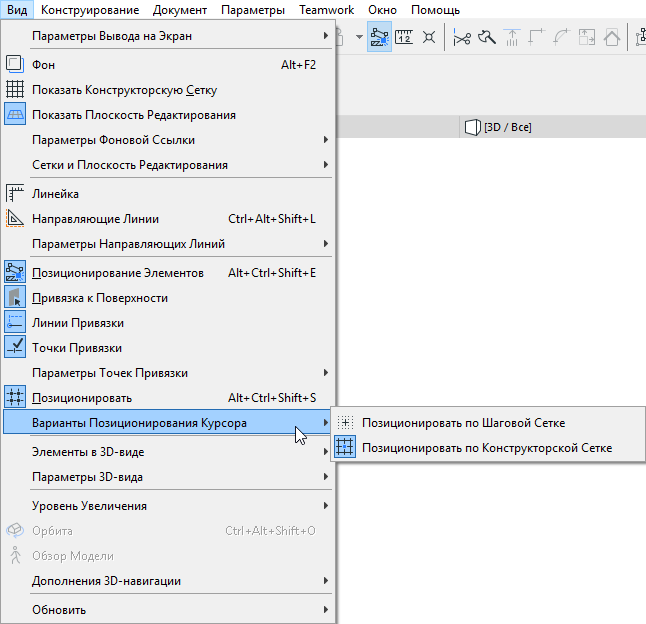

•Воспользуйтесь командой меню Вид > Варианты Позиционирования Курсора и выберите вариант Позиционировать по Шаговой Сетке или Позиционировать по Конструкторской Сетке.
•Воспользуйтесь переключателем Позиционирования по Шаговой Сетке или Позиционирования по Конструкторской Сетке, присутствующим в Стандартном Табло Команд и в Координатном Табло.

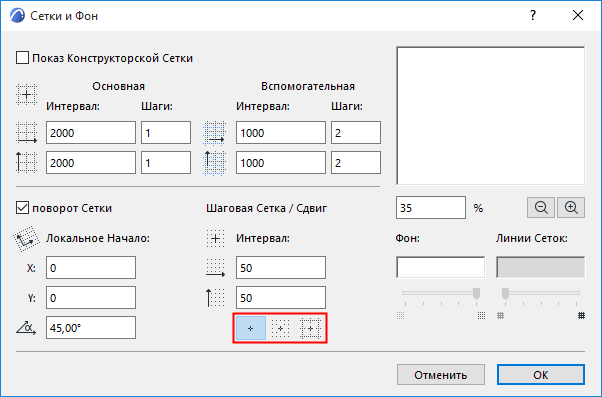

•Активируйте команду Вид > Сетки и Плоскость Редактирования > Сетки и Фон и нажмите одну из трех кнопок Позиционирования.
–Позиционирование Отключено
–Позиционирование по Шаговой Сетке
–Позиционирование по Конструкторской Сетке
Воспользуйтесь клавишной командой Shift+S для циклического переключения вариантов позиционирования.
•Активируйте команду Вид > Позиционировать. Функция позиционирования активирует ту систему сеток, которая использовалась ранее: Конструкторскую или Шаговую. (Клавишная Команда: Alt+S)
Деактивация Позиционирования Курсора
Для включения или отключения показа Конструкторской Сетки можно воспользоваться:
•Воспользуйтесь клавишной командой Alt+S или
•Деактивируйте переключатель Вид > Позиционировать.
