Шаговая Сетка, никогда не отображаемая на экране, предназначена исключительно для позиционирования курсора.
Чтобы настроить Шаговую Сетку:

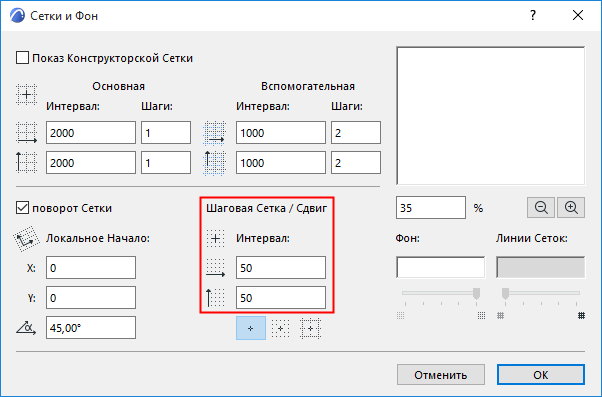

1.Активируйте команду меню Вид > Сетки и Плоскость Редактирования > Сетки и Фон.
2.При помощи полей ввода, расположенных в разделе Шаговой Сетки/Сдвига, задайте интервалы позиционирования курсора по Шаговой Сетке (в вертикальном и горизонтальном направлениях).
Как правило, здесь используются наименьшие величины, принятые в проекте (например, шаг, равный 5 мм). Значения шага сетки по горизонтали и по вертикали могут отличаться друг от друга.
Примечание: Значения Приращения Шаговой сетки могут также использоваться в операциях Сдвига - перемещения элементов с определенным шагом при помощи клавишных команд. См. Сдвиг Элементов.
