Линии Уровней Этажей соответствуют отметкам этажей в окнах Разрезов, Фасадов и Разверток. Эти отметки настраиваются при помощи команды меню Конструирование > Настроить Этажи.
См. Диалоговое Окно Настройка Этажей.
Вы можете настроить отображение Уровней Этажей в этих окнах. В этом случае будут отображаться все Линии Уровней Этажей, попадающих в диапазон высоты Разреза/Фасада/Развертки.
Для Линий Уровней Этажей можно нанести ассоциативные размеры.
Маркеры линий этажей являются библиотечными элементами. Параметры и расположение Маркеров Этажей можно редактировать в диалогах Параметров Разрезов/Фасадов/Разверток.
Для получения дополнительной информации, см. Параметры Разреза/Фасада - панель Уровни Этажей.
Показ Линий Уровней Этажей на Разрезах/Фасадах/Развертках
Вы можете управлять отображением/выводом Линий Уровней Этажей и их маркеров для каждого отдельного окна Разреза/Фасада/Развертки.

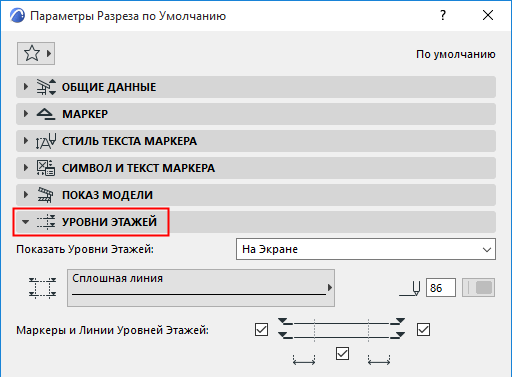

Чтобы настроить эти параметры, откройте панель Уровней Этажей в диалоге Параметров Разреза/Фасада/Развертки и воспользуйтесь выпадающим меню "Показа Уровней Этажей".
См. Параметры Разреза/Фасада - панель Уровни Этажей.
Глобальное Управление Показом Линий Уровней Этажей в Проекте
Можно отключить показ линии уровня любого этажа в пределах всего проекта (во всех окнах Разрезов/Фасадов/Разверток).

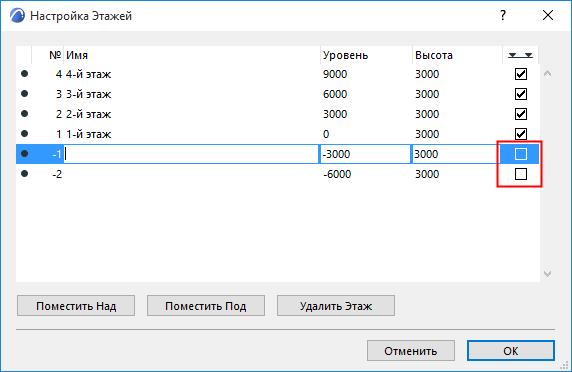

Воспользуйтесь командой Конструирование > Настроить Этажи и, выбрав нужный этаж, деактивируйте маркер “Линия Уровня Этажа”. В результате линия уровня данного этажа не будет отображаться ни в одном модельном окне проекта.
Все размеры, ассоциированные с этой Линией Уровня Этажа, будут удалены.
Для Линий Уровней Этажей можно нанести ассоциативные Размеры.
Например, воспользовавшись Отметками Высоты инструмента Линейный Размер.
•Нанесение Размера для Отдельной Линии Уровня Этажа

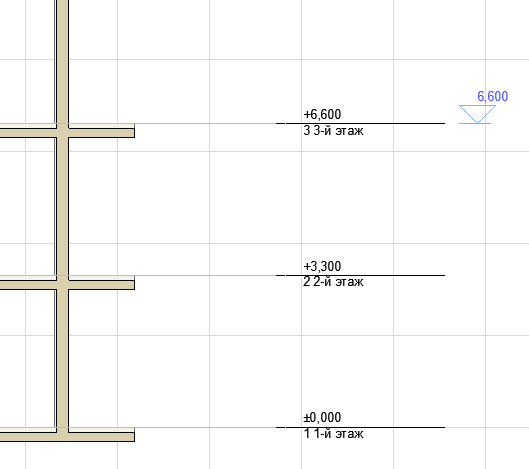

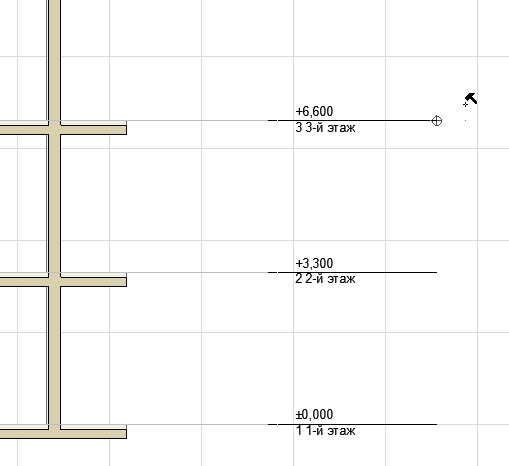

Сделайте щелчок в конечной точке Линии Уровня Этажа, а затем сделайте двойной щелчок мышью для размещения размера.
•Нанесение Размеров для Всех Линий Уровней Этажей

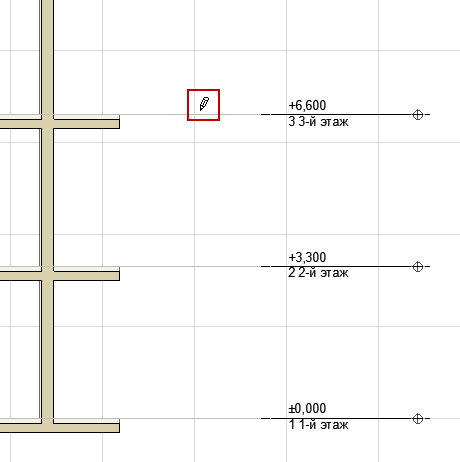

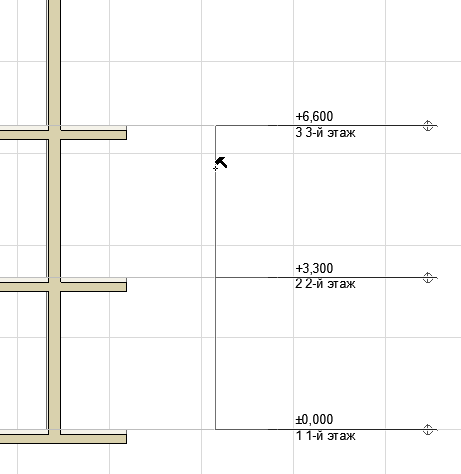

Сделайте щелчок на одной из Линий Уровней Этажей, а затем двойным щелчком мыши разместите цепочку отметок высоты.
Отображение Размеров Уровней Этажей
Размеры продолжают отображаться при отключении показа Уровней Этажей (в диалоге Параметров Разреза/Фасада).
Обновление Размеров Уровней Этажей
Размер Уровня Этажа удаляется при удалении Этажа, с которым он ассоциирован. Остальные размеры Уровней Этажей автоматически обновляются.
Изменение высоты Этажей приводит к автоматическому обновлению размеров Уровней Этажей.
При создании нового Этажа необходимо вручную добавить его размер Уровня Этажа.
Редактировать Уровни Этажей
Вы можете редактировать отметки высоты любых этажей, используя Режим Редактирования Этажей:

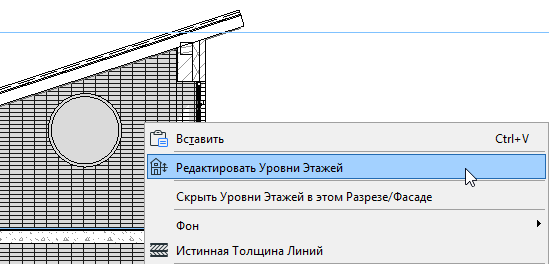

1.Воспользуйтесь командой Конструирование > Редактировать Уровни Этажей или аналогичной командой контекстного меню, появляющегося при щелчке правой кнопкой мыши в окне Разреза/Фасада.

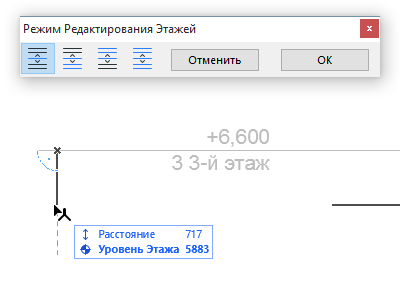

2.Появившаяся панель Режима Редактирования Этажей позволяет перемещать Линии Уровней Этажей до тех пор, пока панель остается открыта.
3.Выберите нужный режим редактирования, нажав одну из четырех кнопок панели:
•Редактирование только выбранного уровня.
•Редактирование выбранного уровня и всех уровней, расположенных ниже.
•Редактирование выбранного уровня и всех уровней, расположенных выше.
•Редактирование всех уровней.
4.Наведите курсор на Линию Уровня Этажа, которую хотите переместить. Курсор примет форму знака Мерседес. Щелкните на линии и переместите ее для изменения отметки Этажа.
5.Нажмите ОК, чтобы применить изменения и выйти из Режима Редактирования Этажей. Ассоциативные маркеры этажей будут обновлены автоматически.
Элементы, находящиеся на отредактированных этажах, сохранят свое возвышение относительно Собственных Этажей, после того, как вы нажмете кнопку ОК, чтобы обновить вид.
