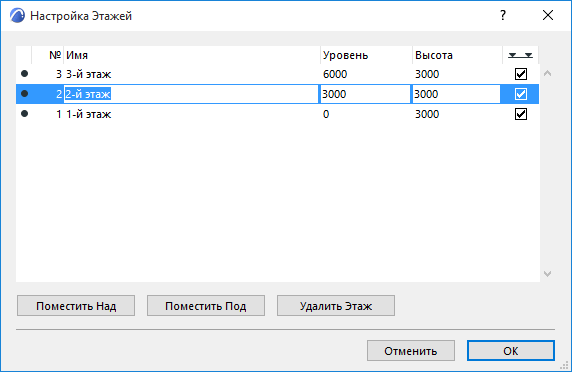

Диалоговое Окно Настройка Этажей
Чтобы открыть это диалоговое окно, выполните одно из следующих действий:
•Воспользуйтесь контекстным меню вкладки Этажа
•Активируйте команду меню Конструирование > Настроить Этажи
•Активируйте команду Настроить Этажи, присутствующую в контекстном меню Этажа или папки Этажей, выбранной в Навигаторе.
Используйте полосы разделения в заголовке для изменения ширины столбцов.
В верхней части диалога расположен прокручивающийся список этажей Вашего проекта. При инициировании нового проекта по умолчанию создается несколько этажей. Каждый проект должен иметь, по крайней мере, один этаж.
Чтобы сделать текущим интересующий Вас этаж, выберите его в списке и нажмите кнопку ОК. После выхода из диалога в окно чертежного листа всегда помещается план выбранного этажа.
Примечание: Переходить с этажа на этаж также можно из карты проекта и карты видов панели навигатора ил из табло команд мини-навигатора.
Поместить над/Поместить под. Нажмите любую из этих кнопок для создания нового этажа над или под выбранным в списке этажом.
При выборе строки этажа можно изменить его имя, уровень (относительно проектного нуля), высоту (до следующего этажа), а также следует ли показывать в разрезах линию уровня этажа. Поле номера этажа вручную не редактируется.
Можно выбрать и одновременно отредактировать и сразу несколько этажей.
ARCHICAD по-разному интерпретирует изменение значений уровня возвышения и высоты этажа:
•Изменение высоты этажа приводит к изменению уровней возвышения всех вышележащих (если номер этажа положительный) или нижележащих (если номер этажа отрицательный) этажей. С практической точки зрения, изменяя высоту одного из этажей, Вы просто увеличиваете или уменьшаете высоту всего здания. При этом высота остальных этажей остается неизменной.
•Изменение возвышения этажа приводит к изменению высоты нижележащего и вышележащего этажей. С практической точки зрения, Вы просто перемещаете по вертикали один из этажей, оставляя общую высоту здания неизменной. Уровни возвышения всех остальных, не смежных с ним этажей, остаются неизменными.
Примечание: Изменение высоты этажей может привести к созданию инвертированных элементов, верхние отметки которых расположены ниже, чем отметки низа.
Показать уровень этажа в разрезах (крайний справа столбец списка этажей). Отметьте этот маркер, чтобы в разрезах показывалась линия уровня этажа.
Для получения дополнительной информации, см. Показ Линий Уровней Этажей на Разрезах/Фасадах/Развертках.
Удалить этаж. Чтобы удалить выбранный этаж, нажмите эту кнопку.
Предупреждение: При удалении Этажа все элементы, использовавшие этот этаж как Собственный, также будут удалены!
Внимание: Очередь отмены операций полностью очищается при создании, удалении или редактировании высоты этажей.
