Узловая точка - это обычная точка, отмечаемая в виде небольшого крестика. Их основное назначение заключается в том, чтобы облегчить позиционирование курсора в 2D-видах. Узловые точки не воспроизводятся на печатаемых или выводимых на плоттер документах. Они могут быть удалены в любой момент времени.

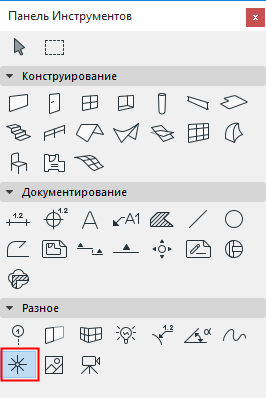

Для получения дополнительной информации см. Инструмент Узловая Точка.
Примечание: Функция направляющих линий также позволяет определять точки пересечения и другие полезные точки позиционирования и направления позиционирования.
Линии Привязки и Направляющие Линии.
После выбора цвета пера и слоя можно приступить к размещению узловой точки. Для этого сделайте щелчок в необходимом месте. Возможны случаи, когда необходимо продолжить построение в таком месте элемента, в котором нет узловой или другой специальной точки. Решение заключается в том, чтобы создать узловые точки, которые позволят произвести необходимое позиционирование.
Размещение узловой точки в точке пересечения двух элементов
1.Выберите инструмент Узловая точка.
2.Выберите ребро существующей стены, перекрытия, крыши штриховки или линию.
3.Сделайте Ctrl-щелчок (Cmd-щелчок) на ребре любого другого существующего элемента.
4.В точке пересечения выбранного ребра и того ребра, на котором сделан щелчок, создается узловая точка.
Размещение узловой точки в перпендикулярной проекции к выбранному элементу
1.Выберите инструмент Узловая точка.
2.Выберите ребро существующей стены, перекрытия, крыши штриховки или линию.
3.Сделайте Ctrl-щелчок (Cmd-щелчок) в любой точке существующего элемента или в пустом месте.
4.Создается узловая точка на выбранном элементе, являющаяся перпендикулярной проекцией той точки, на которой был сделан щелчок.
Размещение узловой точки в точке касания
1.Выберите инструмент Узловая точка.
2.Выберите дугу (одну или несколько) и сделайте Ctrl-щелчок (Cmd-щелчок) курсором-галочкой в вершине любого другого элемента.
3.Создаются узловые точки на выбранных дугах или криволинейных ребрах, лежащие на касательных к выбранным элементам, проходящих через ту вершину, на которой был сделан щелчок.
Размещение узловой точки параллельно существующему элементу
1.Выберите инструмент Узловая точка.
2.Выберите существующую узловую точку.
3.Сделайте Ctrl-щелчок (Cmd-щелчок) курсором-мерседесом на любой стене, линии или ребре элемента.
4.Будет создана такая вторая узловая точка, что линия, соединяющая эти две узловые точки будет параллельна элементу, на котором сделан щелчок.
