Точки привязки - это временные вершины и узлы конструктивных элементов, выбираемые в качестве точек отсчета при нанесении размеров. Они исчезают по завершении создания размерной цепочки.
•Круглые точки привязки: указывают на создание ассоциативных размеров.
•Прямоугольные точки привязки: приводят к созданию статичных размеров (не обновляемых автоматически).
См. также Статичные размеры.
Размерная Цепочка создается после щелчка курсором-молотком в конце процесса нанесения размера.
Размерные цепочки состоят из:
•размерных линий, располагающихся вдоль элементов;
•выносных линий, располагающихся перпендикулярно размерной линии, если в диалоге Параметров Размеров активировано их отображение;
•узлов размерных цепочек- это точки пересечения размерных линий с выносными линиями.
Сегмент размерной линии соединяет два соседних узла размерной цепочки и содержит текст размера.
Показ Только Размерного Текста

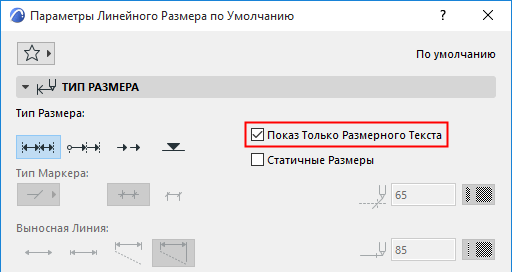

Для Линейных, Радиальных или Угловых размеров можно активировать Показ Только Размерного Текста.
В этом случае можно включить показ линий привязки (только на экране), чтобы упростить редактирование размеров. активируйте переключатель Вид > Параметры Вывода на Экран > Линии Привязки Размеров.
