В ARCHICAD существуют три Категории Штриховки: Чертежей, Поверхностей и Сечений.
Категории Штриховки применяются:
•для включения той или иной Штриховки в выпадающие списки штриховок в интерфейсе ARCHICAD
•для выбора и создания вручную Штриховок при помощи Инструмента Штриховка
•в Правилах Графической Замены для определенных категорий Штриховок
•в критериях (например, функции Найти и Выбрать или в Интерактивных Каталогах)
•при экспорте Штриховок Сечений (например, при экспорте DXF)
Настройка Доступности Штриховок по Категориям (Чертежей, Поверхностей, Сечений)

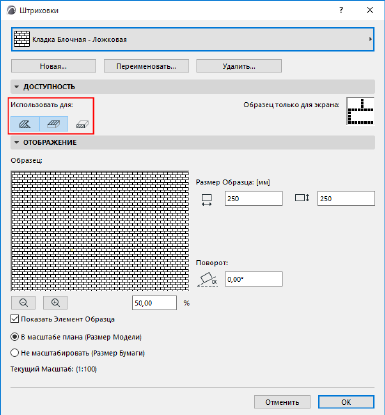

Панель Доступности в диалоге Штриховки позволяет включить каждую Штриховку в одну или несколько категорий.
В выпадающих списках штриховок могут отображаться не все существующие в проекте Штриховки. Выпадающие списки Штриховок присутствуют в различных диалогах ARCHICAD, и в них отображаются Штриховки только тех Категорий, которые могут быть применены в конкретной ситуации.
1.Активируйте команду меню Параметры > Реквизиты Элементов > Штриховки.
2.Выберите Штриховку, которую требуется отредактировать.
3.Нажмите одну или несколько кнопок Использовать для, чтобы задать Категорию Штриховки: Чертежей, Поверхности и/или Сечения.
Штриховки Чертежей
Штриховки Чертежей чертятся вручную при помощи Инструмента Штриховка.
•Штриховки, относящиеся к категории “Чертежей” можно применять в диалоге Параметров Штриховки.
Штриховки Поверхностей
Штриховки, относящиеся к категории “Поверхности”, можно применять
•В диалогах Параметров тех инструментов, которые могут использовать штриховки поверхностей
•В панели Переднего Плана Штриховки Поверхности диалога Покрытий
•Для Правил Графической Замены Штриховок Поверхности
Штриховки Сечений
Штриховки, относящиеся к категории “Сечения”, можно применять
•В диалоге Строительных Материалов
•В диалогах Параметров GDL-элементов (для которых используются штриховки сечения)
•Для Правил Графической Замены Штриховок Сечения
Примечания:
–элементы, относящиеся к “Штриховке Сечения”, можно также размещать на отдельном слое при экспорте файлов в формате DXF/DWG. См. Специальные слои.
–Штриховки-Рисунки нельзя использовать в качестве штриховок сечений.
Штриховки на основе Строительных Материалов и на основе Покрытий
Создавая штриховки вручную при помощи Инструмента Штриховка, можно использовать две дополнительные Категории Штриховок, соответствующие штриховкам сечений Строительных Материалов и штриховкам на основе Покрытий (штриховок поверхностей, цвета или текстуры).
