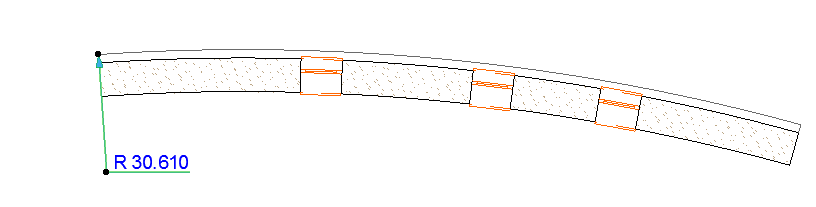

Радиальные размеры представляют значения радиуса криволинейных элементов.
Радиальные размеры состоят из двух частей: размерной линии и надписи.
1.Щелчок на криволинейном элементе приводит к началу процесса нанесения размерной линии.
2.Начертите размерную линию либо по направлению к центру дуги, либо в обратном направлении. Радиальный размер должен всегда исходить из криволинейного элемента.
3.Щелкните еще раз, чтобы разместить размерную надпись, которая указывает значение радиуса измеряемой кривой.
Ориентация текста настраивается в диалоге Параметров Радиального Размера. (См. ниже.)
Изменение Длины или Перемещение Радиального Размера
Вы можете изменить размещенный радиальный размер с помощью локальной панели.

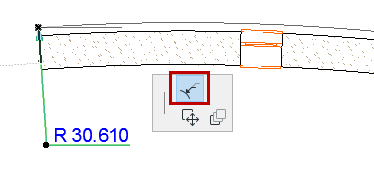

С помощью пиктограммы Изменение расположения радиального размера можно удлинить или укоротить радиальный размер.

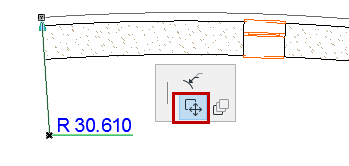

С помощью пиктограммы Перемещение радиального размера можно его переместить.

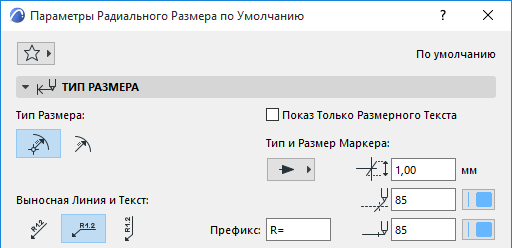

Параметры Радиального Размера
Следующие элементы управления присутствуют только в диалоге Параметров Радиального Размера:
Панель Тип Радиального Размера
Тип Размера: Здесь задается тип радиального размера.
•Размеры с Центральной Точкой: в центре дуги, для которой наносится размер, отображаются пересекающиеся линии.
•Размер без Центральной Точки.
Выберите вариант расположения выносной линии и текста размера.
