Угловые размеры

Угловые Размеры предназначены для отображения значений углов,

образуемых парами линий/линейных ребер

или криволинейными элементами.

Примечание: Угловые размеры не проставляются в окне 3D-документа.

Способы Построения Угловых Размеров

Для Угловых Размеров можно использовать два способа построения (они доступны в Информационном Табло и в диалоге Параметров Углового Размера):

Размер Внутреннего Угла (острого) :

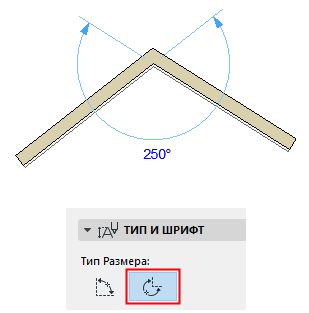

Размер Внешнего Угла (тупого):


Нанесение Углового Размера Между Двумя Ребрами

Для нанесения размера угла, образуемого двумя ребрами:

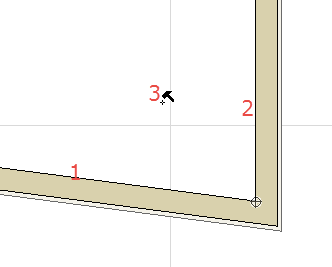

1.Сделайте щелчок на ребре или линии.

2.Сделайте щелчок на втором ребре или линии.

3.Третьим щелчком мыши укажите место размещения углового размера.

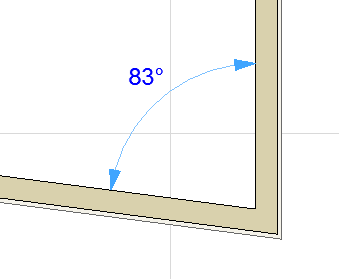

AngleDimPlace1.png      AngleDimPlace2.png

Вы также можете сделать щелчки в любых четырех точках или на Направляющей Линии, чтобы указать два вектора. Сделайте еще один щелчок мышью, чтобы создать угловой размер между двумя векторами: в этом случае угловой размер не будет ассоциативным.

Нанесение Угловых Размеров для Криволинейных Элементов

1.Активируйте в Панели Инструментов инструмент Угловой Размер.

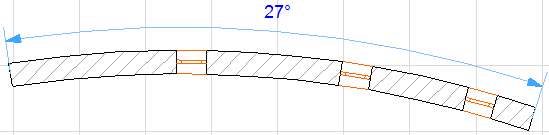

2.Сделайте щелчок на криволинейном элементе. Две конечные точки дуги будут автоматически отмечены.


3.Переместите принявший форму Молотка курсор в место, подходящее для размещения размера, и сделайте щелчок мышью.


Параметры Углового Размера

Большинство параметров, доступных в этом диалоговом окне, рассматриваются в разделе Инструменты Нанесения Размеров

Ориентация Текста

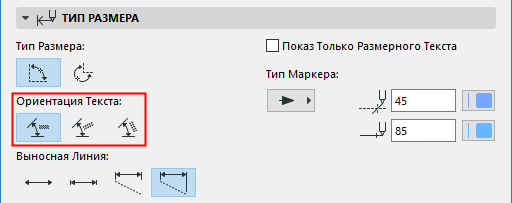

Выберите вариант расположения размерных чисел: горизонтально, перпендикулярно или параллельно.
