Сопоставление Моделей

Функция Сопоставления Моделей позволяет сравнить две модели и визуализировать их различия. Изменения идентифицируются на основе “новых”, “измененных” и “удаленных” 3D-элементов. 2D-элементы в этом процессе не учитываются.

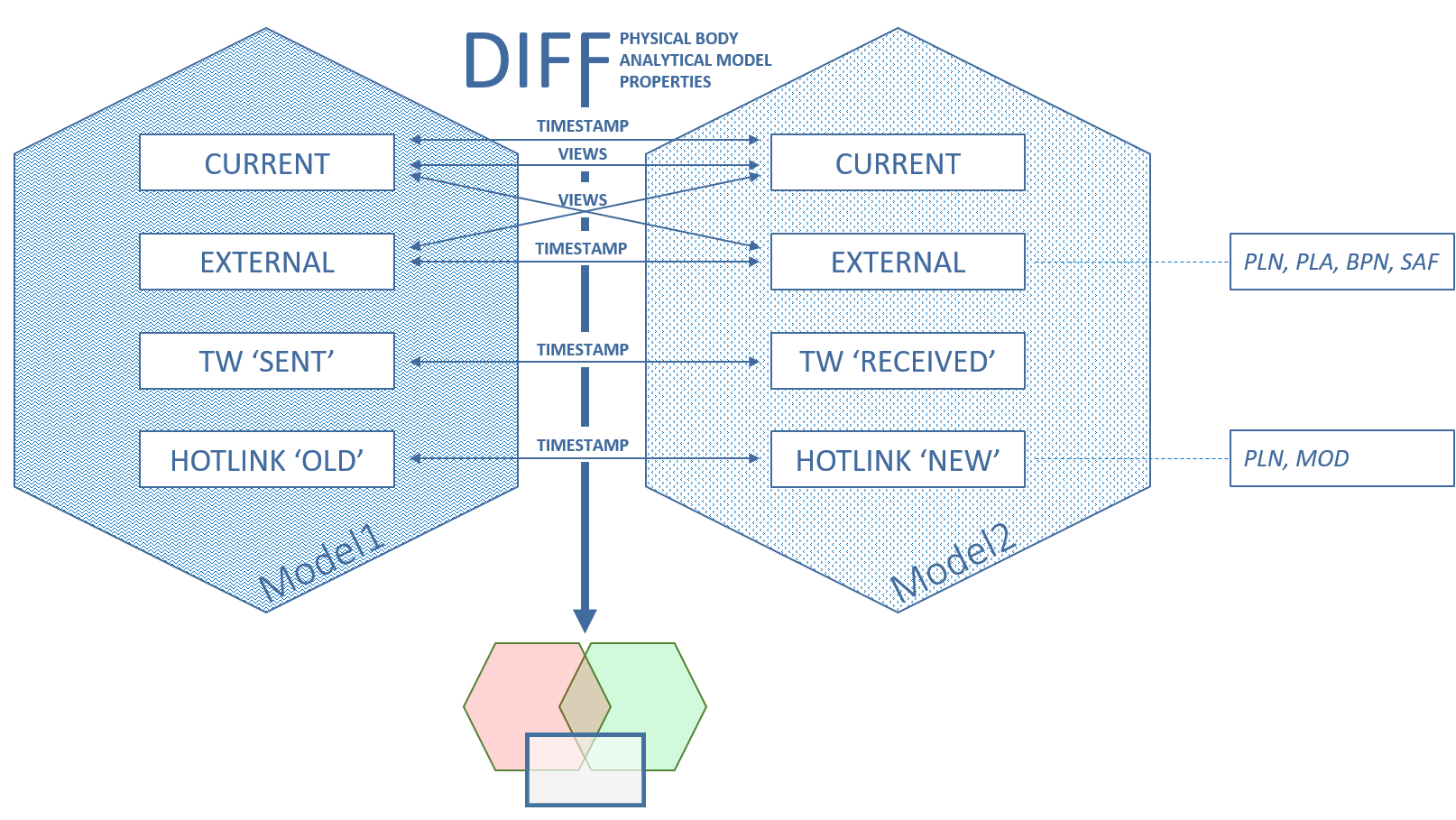

Функция Сопоставления моделей сопоставляет 3D-виды двух моделей, которые могут включать:

•Текущие физические или аналитические модели (в том числе две версии одной и той же модели с разными временными метками)

•Внешние файлы (PLN, PLA или SAF)

•Модели Teamwork - происходит сопоставление двух версий до и после Получения Изменений

•Текущая модель - сопоставляются две версии до и после обновления Связанных Модулей

•IFC-модель (это экспериментальная функция. См. Импорт/Экспорт Аналитических Моделей в формате IFC - Экспериментальная Функция.)

Сопоставление Моделей обеспечивает различные варианты визуализации изменений двух групп 3D моделей

В каждом случае команда Сопоставления создает в отдельном окне "Сопоставления Моделей" вид на основе двух моделей.

Панель Фильтрации Модели предназначена для фильтрации, отображения и получения информации об изменениях элементов и параметров.

На основе любого изменения можно сразу создать Задачу.

Комментарии:

–Функция Сопоставления Моделей действует на основе фиксированных временных меток, присутствующих в двух моделях. Это означает, что в случае последующего изменения модели (например изменения параметров вида или удаления элементов), предыдущие результаты Сопоставления Моделей нельзя обновить. В подобных случаях следует снова выполнить Сопоставление обновленных Моделей.

–Для Сопоставления Моделей больших и сложных проектов может потребоваться некоторое время, но этот процесс выполняется в фоновом режиме. В это время вы можете продолжать работу над текущей моделью.

–Статус процесса Сопоставления Моделей отображается при помощи обратной графической связи вкладки Сопоставления Моделей.

–Одновременно можно запустить несколько операций Сопоставления Моделей.

Темы раздела:

Сопоставление версий модели Teamwork (до и после Получения Изменений)

Сопоставление двух сохраненных версий текущей модели

Сопоставление двух Видов одного проекта

Сопоставления моделей ARCHICAD до и после обновления Связей

Сопоставление видов Аналитической Модели

Выбор Видов для Сопоставления

Фильтрация изменений, отображаемых в Панели Сопоставления Моделей

Сопоставление Моделей: Просмотр Изменений

Цвета рабочего пространства Сопоставления Моделей

Связанная Тема:

Создание Задачи на основе Списка Изменений Сопоставляемых Моделей
