В некоторых случаях может потребоваться сохранить отдельные элементы вместо соединения Компонентов Аналитической Модели на основе Правил Корректировки, например, если корректировка Пластин приведет к перемещению плоскостей за пределы элементов.
В подобной ситуации можно воспользоваться Конструктивными Связями для показа передачи нагрузок между Конструктивными Компонентами.
•Конструктивные Связи могут быть Стержневыми или Пластинчатыми.
Обратите внимание:
–Стержни нулевой длины можно размещать в точках, например, чтобы связать крепления, одновременно оставив их независимыми элементами.
–Пластинчатые Связи нулевой ширины можно применять между двумя ребрами.
•Конструктивные Связи можно только связывать с Компонентами Аналитической Модели, то есть их нельзя применять для физических элементов модели ARCHICAD.
•Для создания Конструктивной Связи необходимо указать два "родительских" Компонента. Если Компонент скрыт при текущем показе Аналитической Модели (например, из-за своего Статуса Реконструкции), то Связь тоже не отображается.

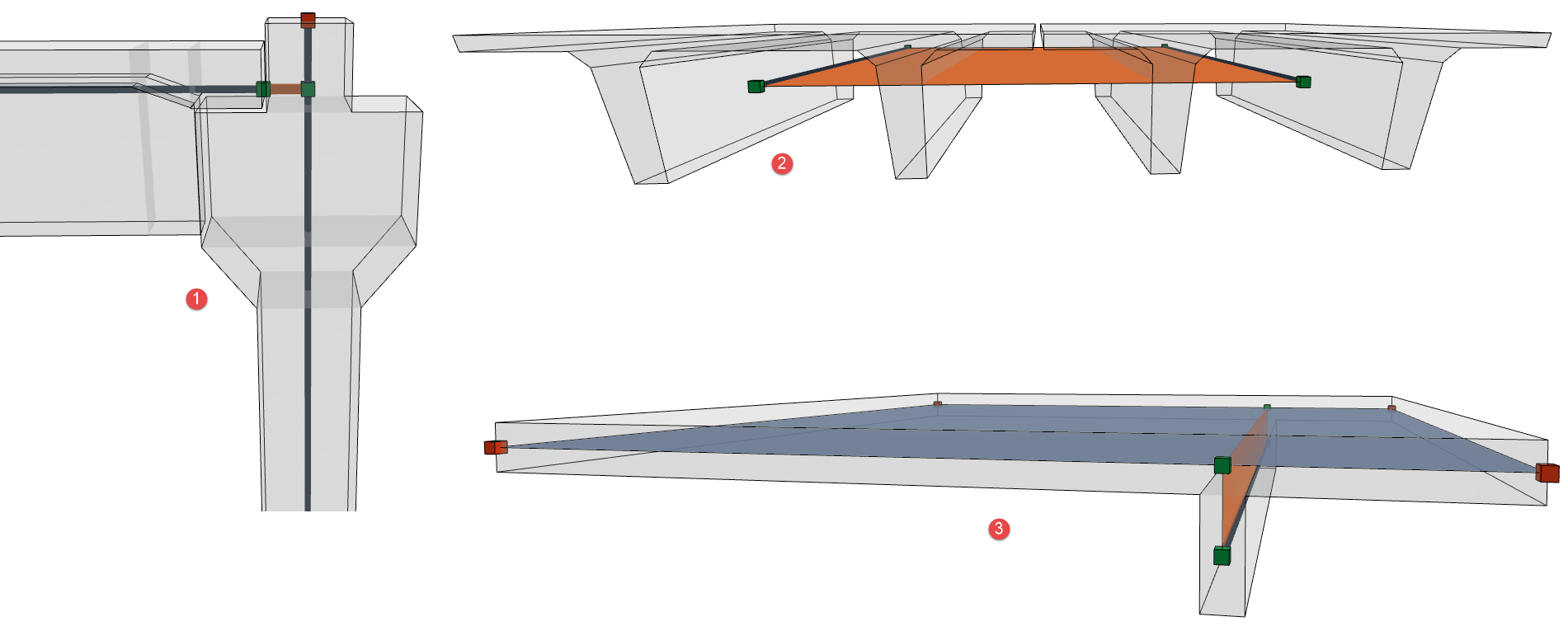

1: Сборные железобетонные элементы с консольным соединением; 2: Сборные перекрытия, смоделированные Балками; 3: Высокое ребро (корректировка Смещением не включена)
Конструктивные Связи можно создавать двумя способами:
•При помощи инструмента Конструктивная Связь
•При помощи диалога Создания Связей
Конструктивные Связи ассоциируются с соединяемыми Компонентами, то есть перемещение элементов приводит к перемещению их связей.
Настроить цвет для отображения Конструктивных Связей можно в диалоге Отображение Аналитической Модели (Рабочая Среда).
Чтобы отобразить или скрыть эти элементы в 3D: Воспользуйтесь командой меню Вид > Элементы в 3D-виде > Фильтрация и Отсечение Элементов в 3D
Пример: использование инструмента Конструктивная Связь

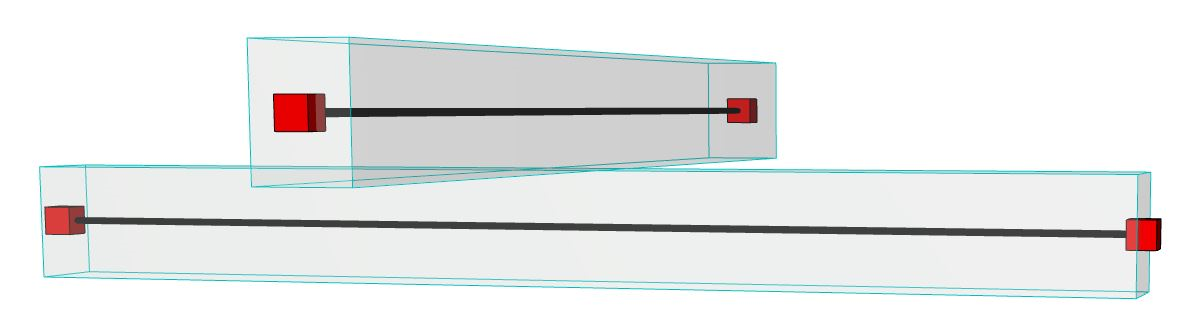

В этом примере необходимо передать усилия с верхней Балки на нижнюю. Эти балки должны быть “связаны” аналитической связью.
1.Активируйте инструмент Конструктивная Связь при помощи
–Панели Инструментов или
–команды меню Конструирование > Инструменты Конструктора > Конструктивные Связи
2.В Информационном Табло выберите Геометрический Вариант Стержневая Связь.
3.Выберите Жесткий тип связи.

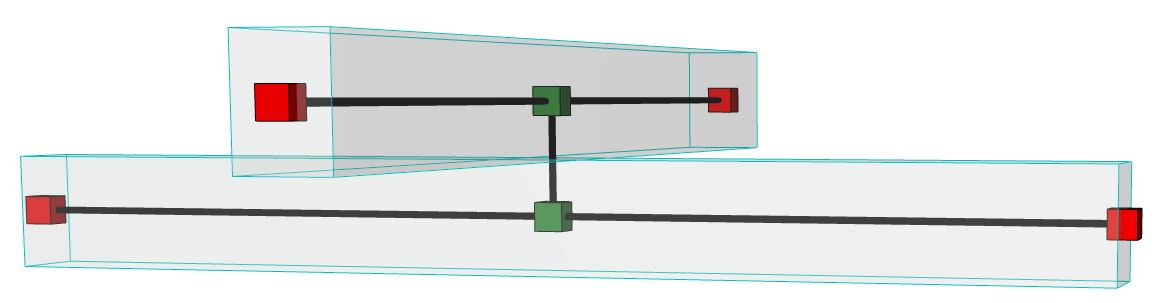

4.Щелкните по одному разу на каждом Стержне, чтобы создать между ними связь.
Примечания:
–Если происходит перемещение связанных элементов, то связь остается соединена с той точкой, в которой она была создана.
–Можно щелкнуть мышью при нажатой клавише Пробел, чтобы создать Конструктивную Связь по кратчайшему расстоянию между двумя Компонентами. Если впоследствии вы переместите связанные элементы, то ассоциированная с ними Конструктивная Связь будет автоматически обновлена таким образом, чтобы по возможности сохранить кратчайшее расстояние между этими элементами.
Пример: команда Создания Конструктивных Связей
Функция Создания Конструктивных Связей предназначена для создания связей нескольких типов между различными элементами. Эта функция может применяться для выбранных элементов или (если ни один элемент не выбран) для всей Аналитической Модели.
Внимание: данная функция применяется только для элементов с соединенными ядрами.

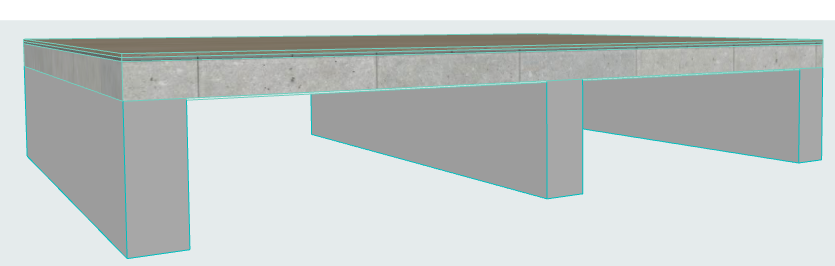

В этом примере Перекрытие опирается на Балки значительной высоты. С конструктивной точки зрения будет неправильно применять операцию смещения на основе Правил Создания Аналитической Модели, поскольку конструктивные оси Балок должны остаться в центре тяжести поперечного сечения элементов.
Поэтому мы добавим Конструктивные Связи, которые будут передавать нагрузку от Перекрытия на Балки.
1.Выберите элементы, которые требуется связать.
2.Активируйте команду меню Конструирование > Аналитические Элементы > Создать Конструктивные Связи.

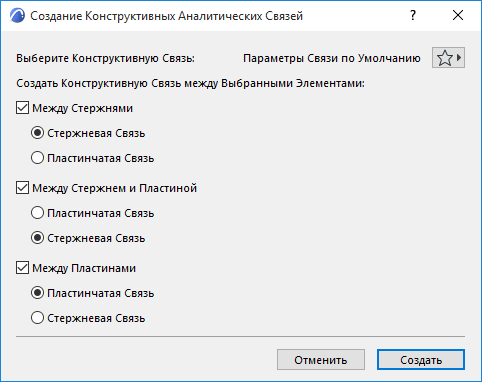

3.В открывшемся диалоге настройте параметры:
–В нашем случае необходимо связать Стержни и Пластину (Балки и Перекрытие), и связи должны располагаться по всей длине Балок (Пластинчатые Связи).
4.Нажмите кнопку Создать. В результате будут созданы Конструктивные Пластинчатые Связи:

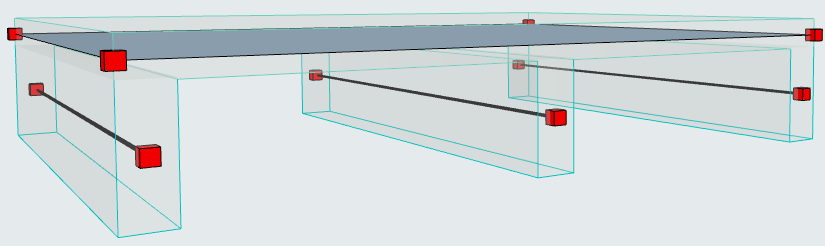

Пластинчатые Связи между Стержнями (Балками) и Пластиной (Перекрытием)
Как и предполагалось, конструктивные оси остались на своих местах (в центре тяжести каждой балки), но их вершины оказались перемещены на плоскость Перекрытия в те местах, где конструктивные связи соединены с ним.
Если теперь экспортировать модель в приложение конструктивного анализа, то оно передаст нагрузки от Перекрытия через связи на Балки.
Прозрачный показ Пластинчатых Связей
См. Прозрачные Пластины.
