Отображение Аналитической Модели

Показ Аналитической Модели

Аналитическая Модель может отображаться на Плане Этажа, в Разрезах и в 3D.

Воспользуйтесь переключателем Аналитическая Модель


в Табло Команд Аналитической Модели

в меню Вид

Статус отображения учитывается в каждом виде (он может быть включен в одном виде и отключен в другом).


Внимание: элементы ARCHICAD могут быть частью Аналитической Модели только при соблюдении определенных условий. См. Элементы Аналитической Модели.

Показ Прозрачной Физической Модели

Если показ Аналитической Модели включен:

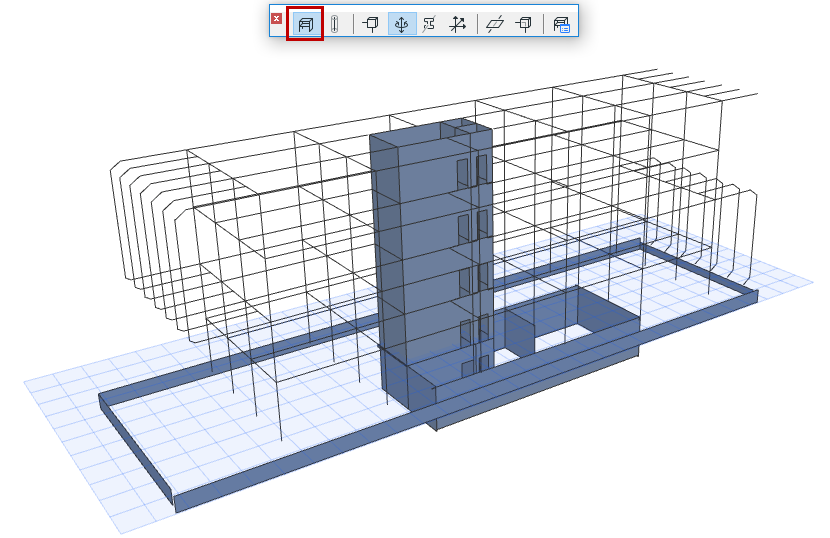

Воспользуйтесь переключателем показа Прозрачной Физической Модели, чтобы отобразить прозрачную Физическую Модель в текущем виде:


Отображение Компонентов Аналитической Модели

Перечисленные ниже дополнительные переключатели позволяют управлять показом компонентов Аналитической Модели. Эти переключатели присутствуют:

в Табло Команд Аналитической Модели

в меню Вид > Параметры Аналитической Модели

в меню Вид > Элементы в 3D-виде > Фильтрация и Отсечение Элементов в 3D (для элементов Конструктивных Опор и Конструктивных Связей)

Настроить цвета для отображения компонентов можно в диалоге Отображение Аналитической Модели (Рабочая Среда)


Показать Узлы

Включается или отключается показ узлов (вершин) концов или углов Стержней и Пластин.


Соединения Узлов: цветовая обратная графическая связь

По умолчанию:

В зеленый цвет окрашиваются правильные соединения или пересечения Элементов Аналитической Модели

Красным цветом выделяются точки и окончания элементов, остающиеся свободными (не нуждающиеся в соединении) или пока не имеющие соединений/опор:


1: с опорой, 2: соединенная, 3: свободный конец (консоль), 4: несоединенная, 5: без опоры

Показать Опирания Концов/Ребер

Этот переключатель управляет показом символов профилей в Аналитической Модели.

См. Символы Опирания Концов/Ребер.


Показ Профилей Несущих Ядер

Только Стержни с профилями поперечных сечений. Этот переключатель управляет показом символов профилей в Аналитической Модели.

Чтобы сделать символ прозрачным: примените Прозрачные Символы.


Показ Локальных Систем Координат

Отображаются локальные системы координат элементов (только в 3D-окне).

Локальная ось X: толстая красная линия

Локальная ось Y: толстая зеленая линия

Локальная ось Z: толстая синяя линия


Локальная Система Координат компонента Аналитической Модели

Прозрачные Пластины

Этот переключатель имеет следующий эффект:

Все Пластины становятся прозрачными

Все Пластинчатые Связи становятся прозрачными

Прозрачные Символы

Этот переключатель делает прозрачными следующие символы:

Узлы (вершины)

Опирания Концов

Гибкие Конструктивные Связи

Конструктивные Опоры

Профили Несущих Ядер

Стрелки Линейной Нагрузки в 3D-виде
