Комбинации Нагрузок содержат данные нескольких Нагрузок, одновременно воздействующих на конструкции. Во многих приложениях прочностного анализа данные Комбинаций Нагрузок используются для расчета оказываемых Нагрузками воздействий с применением различных факторов и коэффициентов.
В ARCHICAD Комбинации Нагрузок обеспечивают совместимость с этими приложениями прочностного анализа. Внутри проектов ARCHICAD они предназначены только для хранения и управления данными (не для выполнения расчетов).
Чтобы открыть диалог Комбинации Нагрузок, выполните одно из следующих действий:
•Воспользуйтесь командой меню Параметры > Комбинации Нагрузок
•Нажмите соответствующую кнопку в Табло Команд Конструктив
Левую часть диалога занимает список всех присутствующих в проекте Комбинаций Нагрузок.
Параметры выбранной Комбинации Нагрузок отображаются справа вместе с применяемыми Факторами и Коэффициентами.
Параметры Комбинации Нагрузок
Имя
Каждая Комбинация Нагрузок должен иметь уникальное имя.
Описание
При желании введите любое текстовое описание.

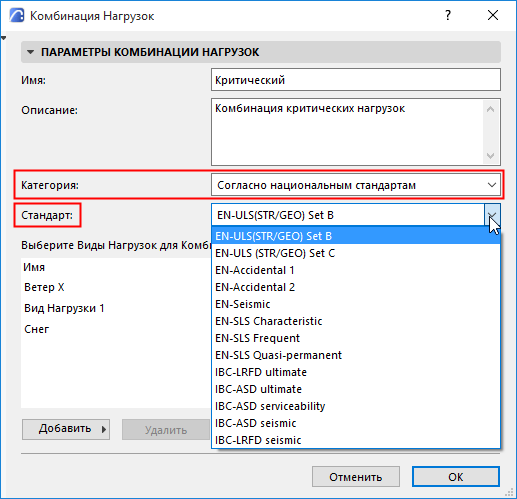

Категория
Выберите из выпадающего меню:
•Стандарт Предельного Состояния или
•Согласно национальным стандартам. В этом случае: выберите из выпадающего списка применяемый Стандарт.
Добавление Вида Нагрузки
В Комбинацию Нагрузок можно включить любой присутствующий в проекте Вид Нагрузки (независимо от назначенной ему Группы Нагрузок).

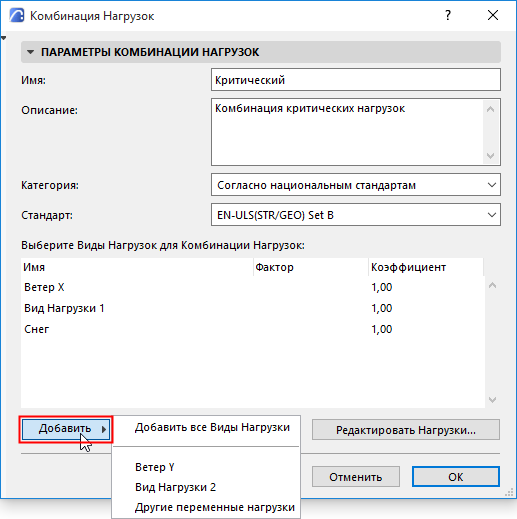

В нижней части диалога Комбинации Нагрузок нажмите кнопку Добавить:
–Выберите Вид Нагрузки, который хотите добавить в Комбинацию Нагрузок
–или активируйте команду Добавить все Виды Нагрузки
Редактировать Нагрузки...
Нажмите кнопку Редактировать Нагрузки, чтобы открыть Менеджер Нагрузок.
Создание или Дублирование Комбинации Нагрузок
1.Нажмите кнопку Новая в нижней части диалога Комбинации Нагрузок.

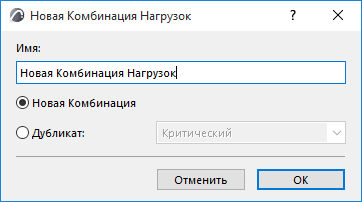

2.В результате будет открыт диалог Новая Комбинация Нагрузок: установите переключатель в положение Новая Комбинация или Дубликат.
3.Присвойте Имя новой/дублируемой Комбинации Нагрузок и нажмите кнопку OK.
4.Настройте параметры Комбинации Нагрузок и нажмите кнопку OK, чтобы закрыть диалог Комбинации Нагрузок.
Импорт и Экспорт Комбинаций Нагрузок
В диалоге Комбинации Нагрузок воспользуйтесь кнопками Импорта/Экспорта для передачи данных Комбинаций Нагрузок.
•ARCHICAD поддерживает импорт этих данных в формате XML или SAF.
•Экспорт этих данных из ARCHICAD осуществляется только в формате XML
