Конструктивные Нагрузки

Нагрузки представляют собой усилия и напряжения, которые возникают в несущих конструкциях и которые должны учитываться на протяжении всего жизненного цикла здания.

Они отображаются в Аналитической Модели ARCHICAD посредством элементов Нагрузок и учитываются в процессе двунаправленного обмена SAF-данными. В процессе взаимодействия со смежными специалистами все относящаяся к Нагрузкам информация сохраняется в BIM-модели.

Примечание: Нагрузки могут отображаться только при показе Аналитической Модели. Чтобы включить показ Аналитической Модели, воспользуйтесь переключателем в меню Вид или кнопкой в Табло Команд Аналитической Модели.

Вы можете создавать в ARCHICAD элементы Нагрузок (Точечных, Линейных или Распределенных), а также настраивать или редактировать данные Видов, Групп и Комбинаций Нагрузок.

Нагрузки связываются с теми компонентами, для которых они создаются. Любое изменение геометрии или расположения компонентов (в том числе и в результате применения Правил Создания Аналитической Модели) отражается на связанных с ними элементах Нагрузок.

Виды и Группы Нагрузок

Вид Нагрузки — это “согласованное расположение Нагрузок, совокупность деформаций и эффектов, рассматриваемых совместно с фиксированными постоянными и временными воздействиями для выполнения проверки.” (BS EN 1990:2002+A1:2005 - Eurocode. Basis of structural design (Основы конструктивного проектирования))

В ARCHICAD:

Вид Нагрузки задается в диалоге Параметров Инструмента Нагрузки при создании элемент Нагрузки.

Вид Нагрузки определяет отображение элемента Нагрузки (подобно управлению показом элементов при помощи статусов Слоев).

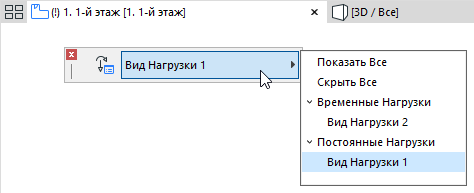

Настроить показ Видов Нагрузки можно при помощи плавающей панели Видов Нагрузок, по умолчанию отображаемой в профиле окружающей среды Конструктора.


Отображение Вида Нагрузки можно сохранить для каждого вида при помощи Параметров Вида.

Для настройки Видов Нагрузки проекта активируйте команду меню Параметры > Менеджер Нагрузок.

Виды Нагрузок образуют в Менеджере Нагрузок Группы Нагрузок - категории, распознаваемые многими приложениями прочностного анализа.

Комбинация Нагрузок

Комбинации Нагрузок содержат данные нескольких Нагрузок, одновременно воздействующих на конструкции. Во многих приложениях прочностного анализа данные Комбинаций Нагрузок используются для расчета оказываемых Нагрузками воздействий с применением различных факторов и коэффициентов.

В ARCHICAD Комбинации Нагрузок обеспечивают совместимость с приложениями Прочностного Анализа. Внутри проектов ARCHICAD они предназначены только для хранения и управления данными.

Связанные Темы:

Менеджер Нагрузок (для Видов Нагрузок и Групп Нагрузок)

Параметры Вида Нагрузки

Параметры Группы Нагрузок

Диалог Комбинация Нагрузок

Размещение Нагрузок

Параметры Инструментов Нагрузки

Отображение Нагрузок

Нагрузки и Импорт/Экспорт SAF
