Параметры Инструментов Нагрузки

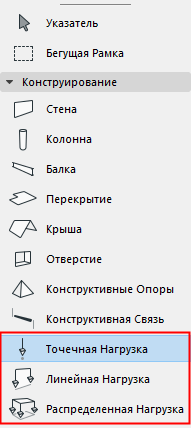

В ARCHICAD существуют три инструмента Нагрузки:
•Точечная Нагрузка
•Линейная Нагрузка
•Распределенная Нагрузка
Чтобы открыть диалог Параметров, сделайте двойной щелчок на инструменте в Панели Инструментов.
|
|
|
|

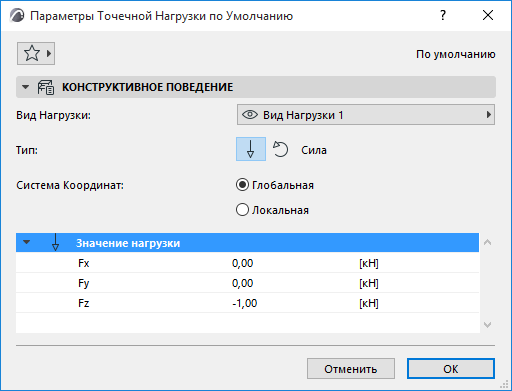

Параметры Точечной Нагрузки |

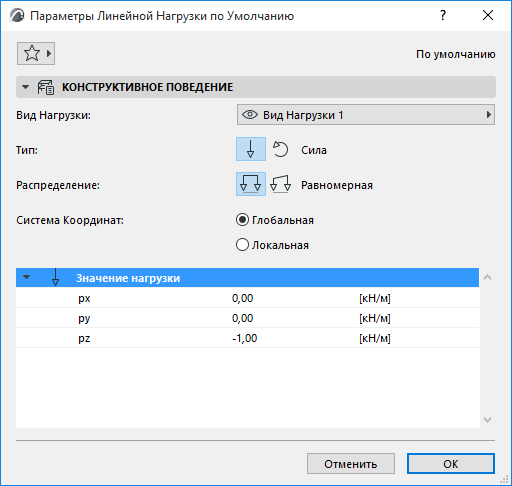

Параметры Линейной Нагрузки |

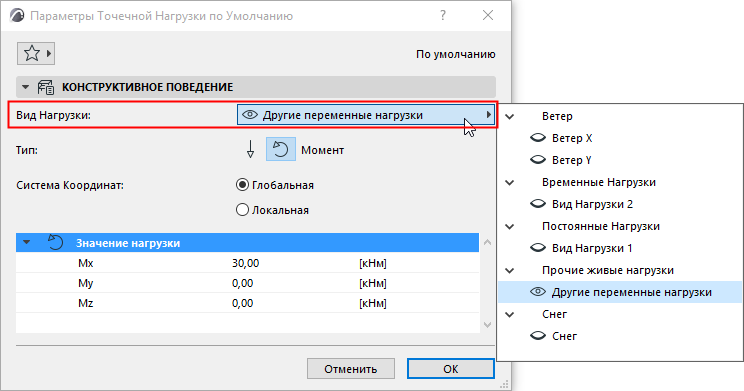

Выберите Вид Нагрузки для элемента Нагрузки.
Вид Нагрузки определяет отображение элемента Нагрузки (подобно управлению показом элементов при помощи статусов Слоев).
Комментарии:
–Настроить показ Видов Нагрузки можно при помощи плавающей панели Видов Нагрузок, по умолчанию отображаемой в окружающей среде Конструктора.
–Отображение Вида Нагрузки можно сохранить для каждого вида при помощи Параметров Вида.
Тип
Выберите Силу или Момент, чтобы описать поведение Нагрузки.
Момент обозначается двойной и криволинейной стрелками.
Точечная Сила Точечный Момент
Распределение (только для Линейных Нагрузок)
Описывает распределение Нагрузки по ее длине.
•Равномерная: Нагрузка равномерно распределяется по своей длине. Нагрузка имеет одинаковые значения на обоих концах линии.
•Трапецеидальная: Нагрузка имеет разные значения на обоих концах. Интенсивность Нагрузки меняется линейно между ее конечными точками.
Система Координат
Определяет интерпретацию направления вектора Значения Нагрузки.
•Глобальная (Система Координат): глобальная система координат проекта.
•Локальная (Система Координат): направление определяется родительским элементом Нагрузки.
Значение Нагрузки
Для каждой Нагрузки следует задать ее действие в каждом направлении
|
Значение Точечной Нагрузки |
Описание |
|
Точечная Сила |
|
|
Fx, Fy, Fz |
Величина Силы, приложенной в направлениях X, Y и Z. |
|
Точечный Момент |
|
|
Mx, My, Mz |
Величина Момента, приложенного в направлениях X, Y и Z. |
|
Значение Линейной Нагрузки |
Описание |
|
Линейная Сила |
|
|
px, py, pz |
Величина Силы, приложенной в направлениях X, Y и Z во всех точках Линейной Нагрузки. |
|
px1, py1, pz1 |
Величина Силы, приложенной в направлениях X, Y и Z в начальной точке Линейной Нагрузки. |
|
px2, py2, pz2 |
Величина Силы, приложенной в направлениях X, Y и Z в конечной точке Линейной Нагрузки. |
|
Линейный Момент |
|
|
Mx, My, Mz |
Величина Момента, приложенного в направлениях X, Y и Z во всех точках Линейной Нагрузки. |
|
Mx1, My1, Mz1 |
Величина Момента, приложенного в направлениях X, Y и Z в начальной точке Линейной Нагрузки. |
|
Mx2, My2, Mz2 |
Величина Момента, приложенного в направлениях X, Y и Z в конечной точке Линейной Нагрузки. |
|
Значение Распределенной Нагрузки |
Описание |
|
px, py, pz |
Величина Силы, приложенной в направлениях X, Y и Z Распределенной Нагрузки. |

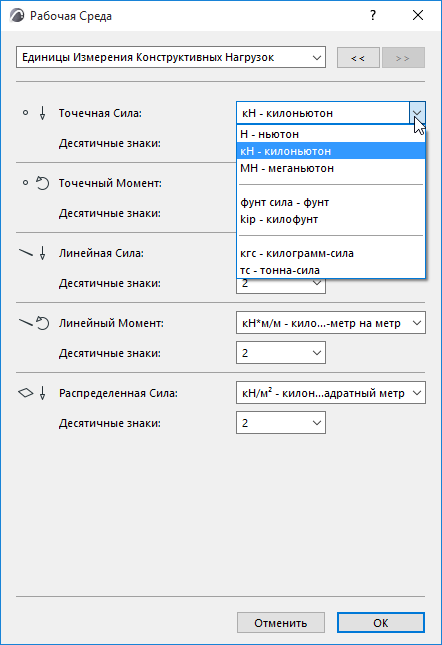

Единицы Измерения Конструктивных Нагрузок (Рабочая Среда Проекта)
Единицы измерения для каждого инструмента и типа Нагрузки можно задать при помощи команды меню Параметры > Рабочая Среда Проекта > Единицы Измерения Конструктивных Нагрузок:
