Отображение Нагрузок

Масштабирование Размеров Нагрузок (Нагрузки на Стержни)

Чтобы оптимизировать показ Нагрузок, их символы автоматически масштабируются с учетом толщины Стержней.

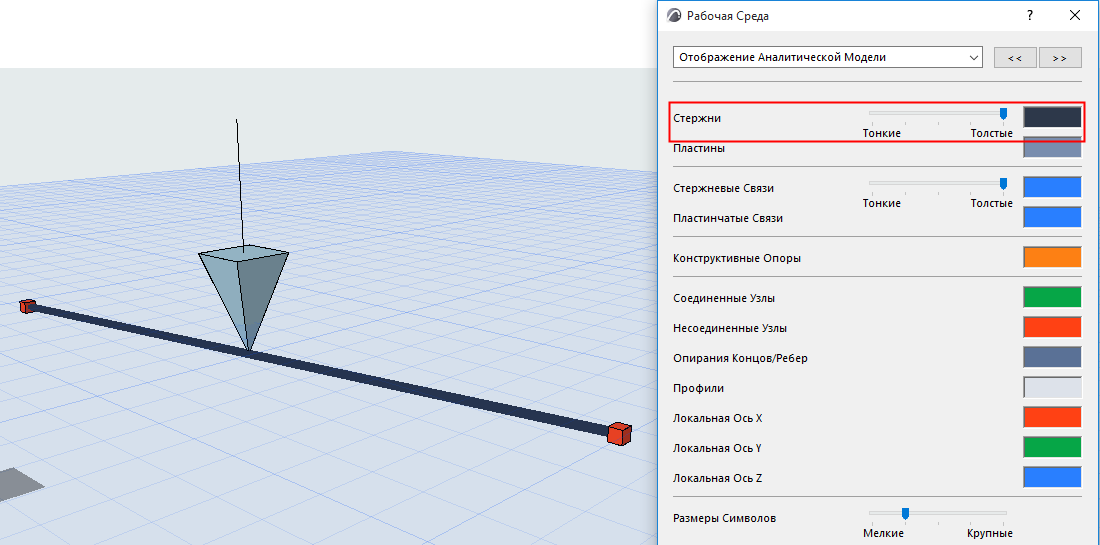

Толщина Стержней задается при помощи команды меню Рабочая Среда Проекта > Отображение Аналитической Модели

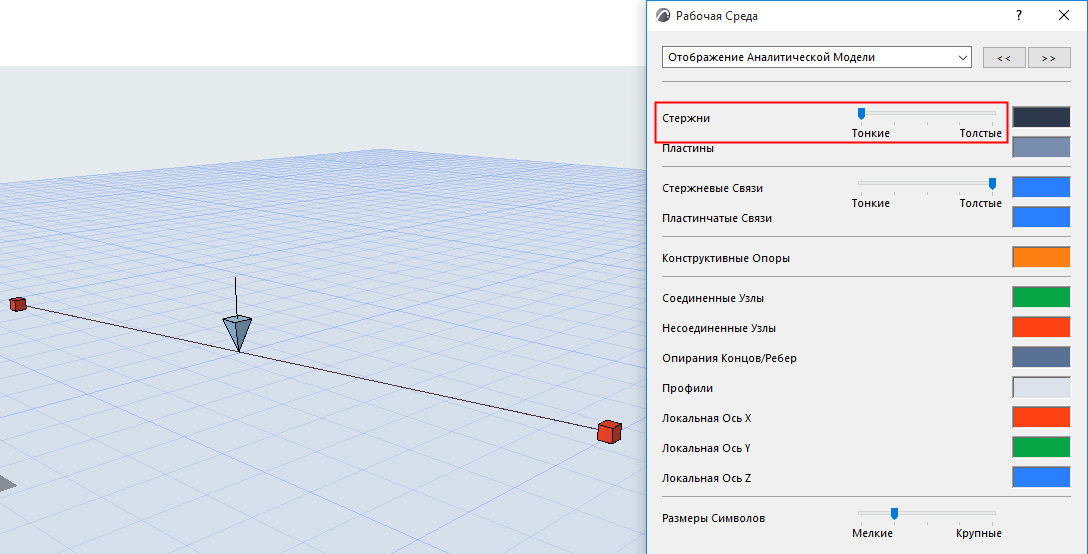

Например, для тонкого Стержня будут отображаться мелкие элементы Нагрузки.

Совет: Настраивая толщину Стержней, следует учитывать, что эти параметры применяются на уровне всего проекта и влияют на отображение элементов Аналитической Модели для всех пользователей Teamwork.

Прозрачность Стрелок Точечных Нагрузок

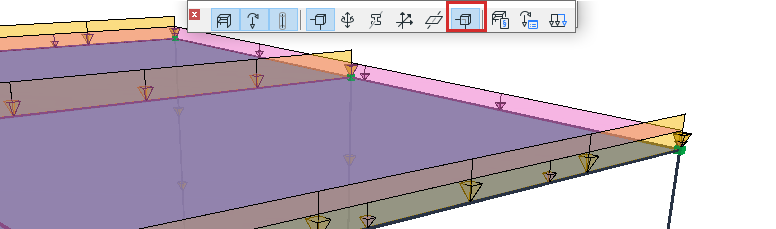

Воспользуйтесь переключателем “Прозрачные Символы”, находящимся в Табло Команд Конструктив. Эти настройки применяются для показа стрелок Точечных Нагрузок в 3D-видах.

Отображение Минимальных и Максимальных Размеров Нагрузки

Чтобы улучшить отображение проектов, для показа Нагрузок применяются определенные геометрические ограничения.

После достижения определенных предельных (минимальных или максимальных) значений размеры Нагрузок не меняются.

По умолчанию используются следующие предельные значения:

Примечание: минимальные/максимальные значения можно при необходимости изменить в реестре или в файлах pref.
