Для каждого Стержня или Пластины можно задать значения Опирания Концов и Ребер соответственно.
Значения Перемещения (U) и Поворота (Fi) выражают передачу усилий на концах или ребрах Конструктивного Компонента по трем осям его локальной системы координат (x, y и z).
Эти значения не влияют на Физическую Модель, но необходимы для конструктивного анализа.

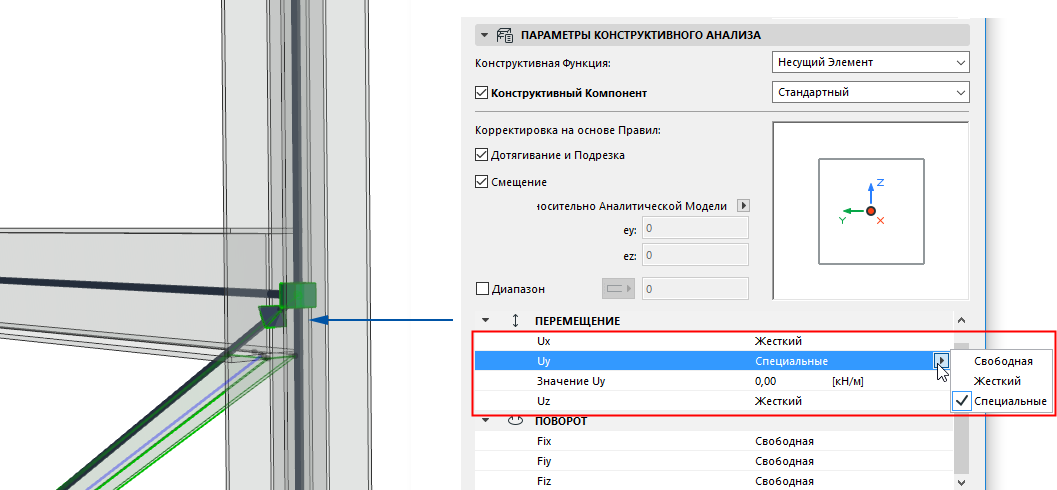

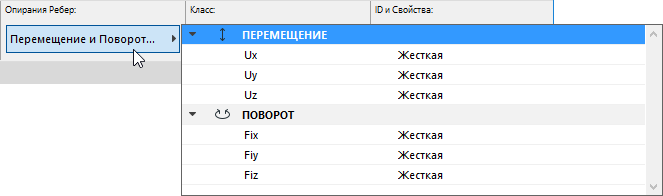

Элементы управления Опиранием Концов/Ребер присутствуют в панели Параметров Конструктивного Анализа диалогов Параметров элементов и в Информационном Табло.
•Для Стержней: задайте значения Перемещения и Поворота Концов (можно применить единые или разные значения для каждого угла).
•Для Пластин: задайте значения Перемещения и Поворота для всех Ребер.
Комментарии:
–Чтобы настроить специальные параметры ребер Пластин, воспользуйтесь Локальной Панелью. См. Настройка Специального Опирания для каждого Ребра.
–для экспорта значений Опирания в формате SAF несоединенных в диалоге Правил Создания Аналитической Модели можно применить вариант “Считать Жесткими” для всех несоединенных Концов, Ребер и сегментов Ребер Компонентов Аналитической Модели.
См. Опирания Концов/Ребер (Правила Создания Аналитической Модели).
Значения Опирания: Жесткое, Свободное, Специальное
По умолчанию для всех опираний применяется вариант Жесткое, но вы можете задать альтернативные значения для каждого направления и компонента, чтобы получить шарнирно-подвижное или шарнирно-неподвижное опирание:
•Для любого выбранного компонента: примените вариант Жесткое, Свободное или Специальное

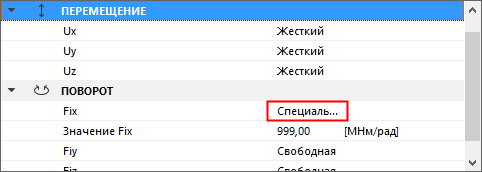

•При выборе варианта Специальное: вручную введите нужные значения.
Включите показ Опирания Концов/Ребер, чтобы отобразить символы Опирания на концах или ребрах измененных Пластин. (по умолчанию для всех концов и ребер применяется вариант Жесткого опирания).
Все Жесткие
Если все опирания Компонента — жесткие (значение по умолчанию), то символы не отображаются.

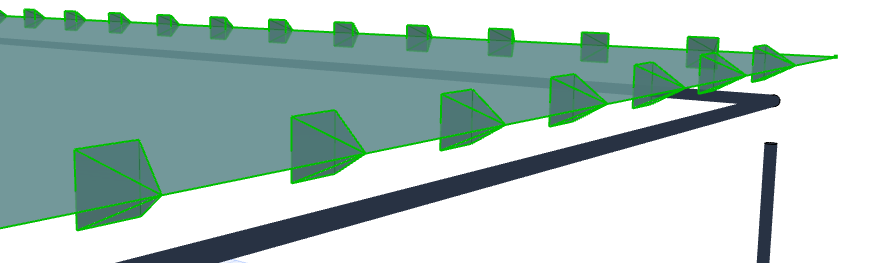

Шарнирное Опирание

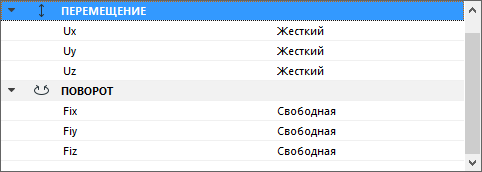

Для Компонентов с “шарнирным” опиранием или “заделкой” (все направления перемещения – жесткие, а все направления поворота — свободные) отображаются символы пирамид.
Специальное Опирание
Для компонентов с любыми другими значениями Перемещения или Поворота: отображаются символы параллелепипеда с пирамидой.
Цвет Символов Опирания Концов/Ребер
Настроить цвет для отображения символов опирания можно в диалоге Отображение Аналитической Модели (Рабочая Среда).

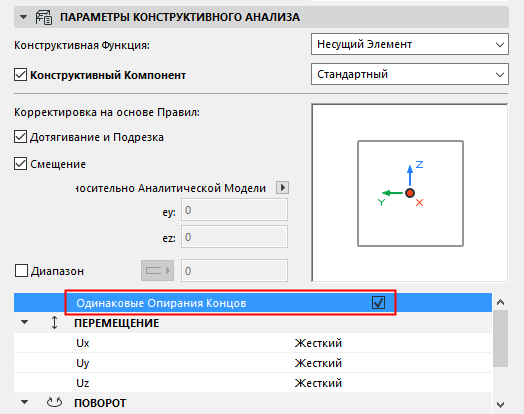

Одинаковые Опирания Концов
Для Стержней можно активировать этот маркер, чтобы настроить одинаковые значения для обоих концов. В противном случае значения задаются для каждого конца по отдельности.

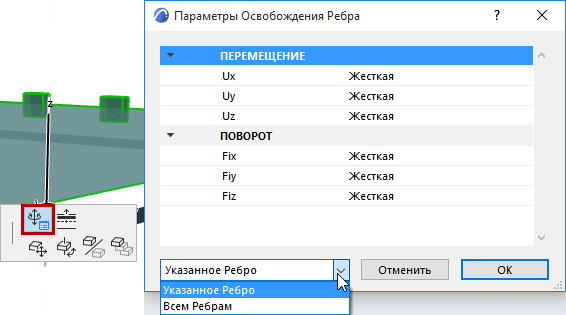

Настройка Специального Опирания для каждого Ребра
Для Пластин можно при помощи локальной панели настроить специальные параметры опирания каждого ребра:
1.Выберите Пластину.
2.Щелкните на любом ребре и нажмите в локальной панели кнопку Специальные Параметры Ребра.
3.Задайте значения Опирания Ребра.
–Выберите вариант “Указанное Ребро”, чтобы применить изменения только для того ребра, на котором вы сделали щелчок, чтобы открыть этот диалог.
–Или выберите вариант “Все Ребра”.
4.Нажмите кнопку OK, чтобы применить изменения.
