Опирания Концов/Ребер (Правила Создания Аналитической Модели)
Эта панель находится в диалоге Правил Создания Аналитической Модели.
Она позволяет настроить интерпретацию Концов/Ребер без соединений в приложениях прочностного анализа.
В некоторых приложениях анализа все несоединенные концы/ребра автоматически рассматриваются как “жесткие”. Если вы используете одно из таких приложений, то в данной панели можно применить соответствующие настройки. Подробное описание см. ниже.
Концы/Ребра без соединений:

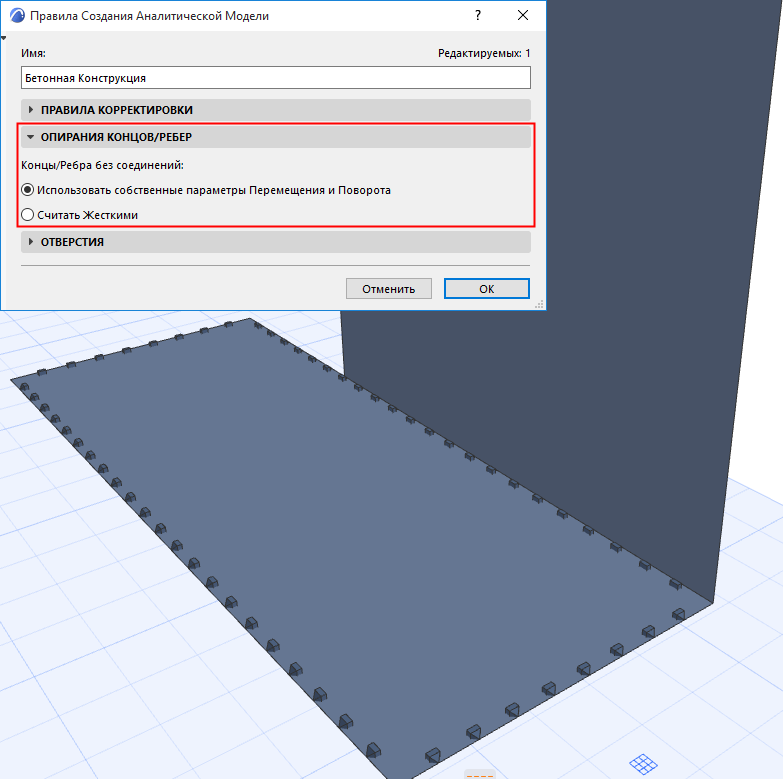

Использовать собственные параметры Перемещения и Поворота (значение по умолчанию)
По умолчанию: программа будет использовать настройки Опирания Концов/Ребер, заданные на уровне элементов.
Если вы ввели любое специальное значение Перемещения или Поворота, то оно будет учитываться при экспорте Аналитической Модели в формате SAF.
В экспортированном SAF-файле параметр RelConnectsSurfaceEdge может иметь значения “Свободное” или “Специальное”, в зависимости от настроек Опирания Концов/Ребер на уровне элементов.
В модели символы Опирания отображаются на всех ребрах, имеющих специальные значения.
Специальное Опирание Ребер
Считать Жесткими (влияет на Несоединенные сегменты Концов/Ребер)
В некоторых приложениях анализа все несоединенные Концы, Ребра и сегменты Ребер считаются Жесткими.
Вам может потребоваться экспортировать модель из ARCHICAD в одно из таких приложений.

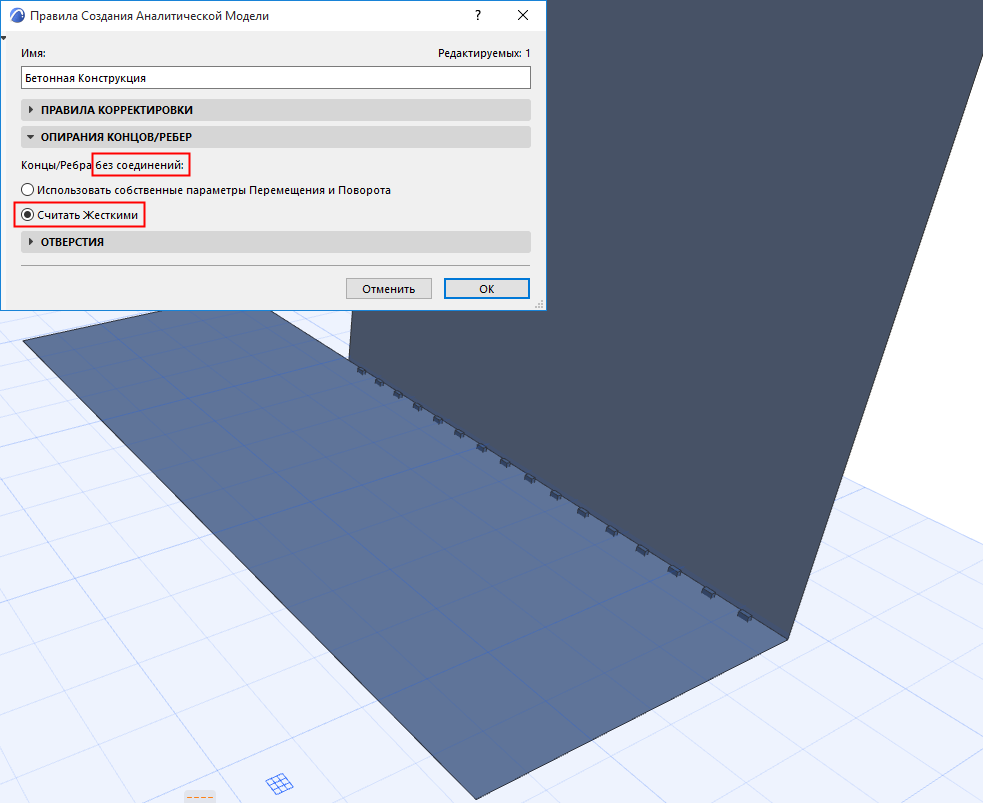

В панели Опирания Концов/Ребер выберите вариант Считать Жесткими.
В результате:
•Все несоединенные Концы, Ребра и сегменты Ребер будут Жесткими независимо от параметров опирания, заданных на уровне элементов.
•
•В экспортированном SAF-файле параметр RelConnectsSurfaceEdge будет иметь значение “Жесткое”, даже если на уровне элементов были применены другие настройки параметра Опирания Концов/Ребер.
•Будут созданы специальные значения Опирания Ребер, а символы Опирания будут отображаться только в тех местах, где Компоненты соединяются с другими Компонентами.
Специальное Ребро: показ символов только вдоль соединенного сегмента

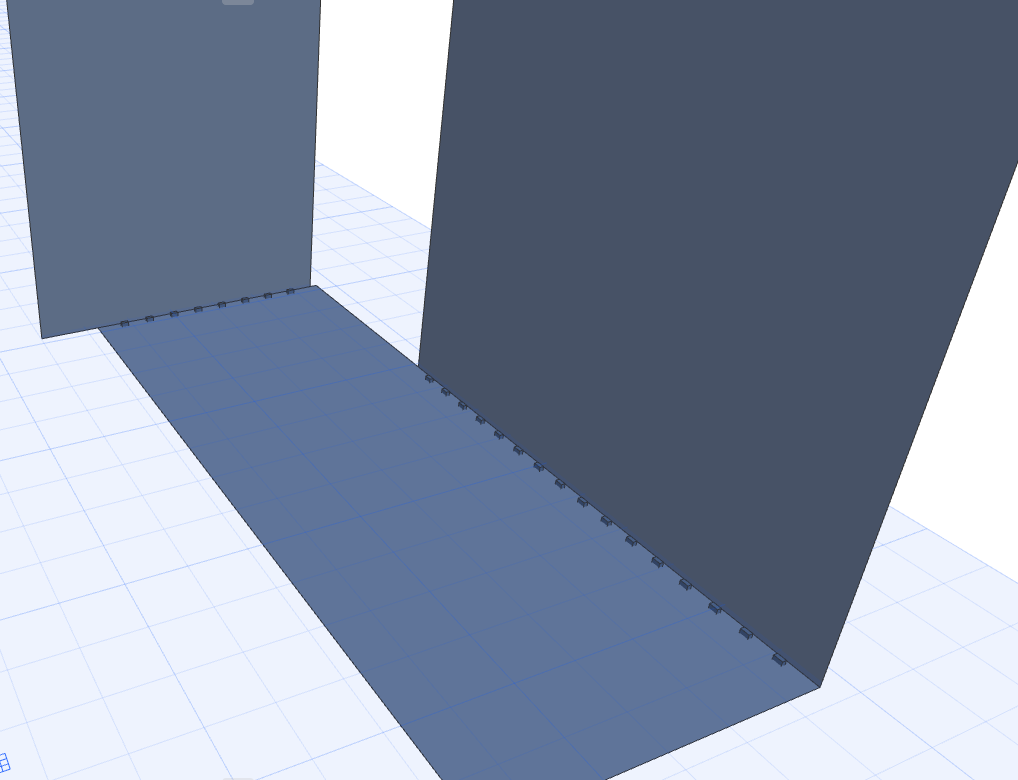

Если затем вы создадите дополнительные Компоненты Аналитической Модели, то соединенные ребра (сегменты) будут экспортироваться со своими специальными значениями опирания и отображаться соответствующим образом.
