Соединение (продление ядра для обеспечения соединений)
Для Балок и Колонн: Этот параметр виртуально удлиняет ядро Стержня вдоль его оси.
Виртуальное удлинение ядер позволяет соединять Балки и Колонны с другими элементами. В результате применяются Правила Корректировки (требующие соединения ядер).
Это может пригодиться при работе с некоторыми элементами сборных конструкций, имеющими на концах зазоры (например, для изоляции). При помощи Диапазона Соединения ядра элементов будут виртуально продлеваться для устранения зазоров.
Важные замечания:
–этот параметр увеличивает длину ядер элементов лишь виртуально, то есть он не меняет размеры физического элемента и не удлиняет сам Стержень.
–Дополнительный Диапазон Соединения учитывается при выполнении Проверки Аналитической Модели. Если Диапазон Соединения позволяет конструктивно соединить элементы, то при Проверке элементы будут считаться соединенными, то есть требование непрерывности Аналитической Модели будет соблюдено.
–Для добавления дополнительного Диапазона Соединения необходимо активировать в диалоге Параметров Балки или Колонны маркеры Дотягивание и Подрезка и/или Смещение.
В диалоге Параметров Балки или Колонны:

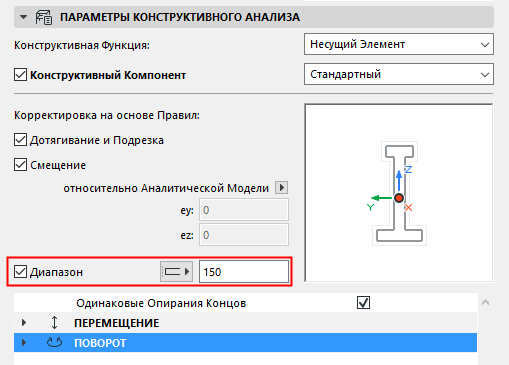

1.Активируйте маркер Диапазон Соединения.
2.Задайте величину продления.
Это значение должно быть не меньше кратчайшего расстояния между ядрами соединяемых элементов.

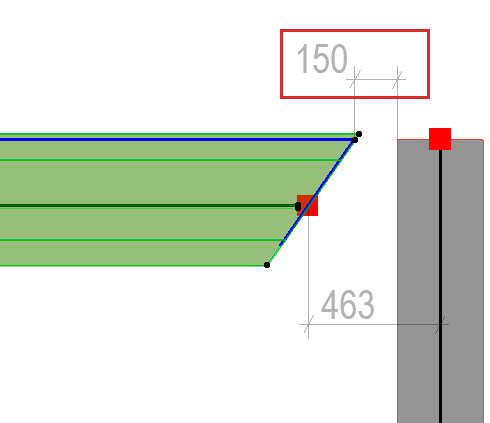

В этом примере мы хотим соединить Балку, поэтому Диапазон Соединения (величина продления) должен быть не менее 150 мм.

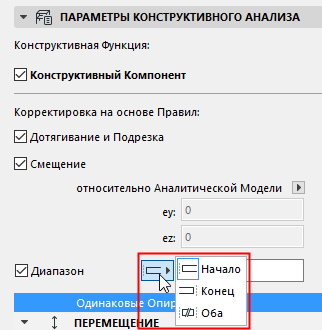

3.Выберите вариант “Начало”, “Конец” или “Оба”, чтобы задать направление удлинения. В случае выбора варианта “Оба” происходит удлинение с обеих сторон.

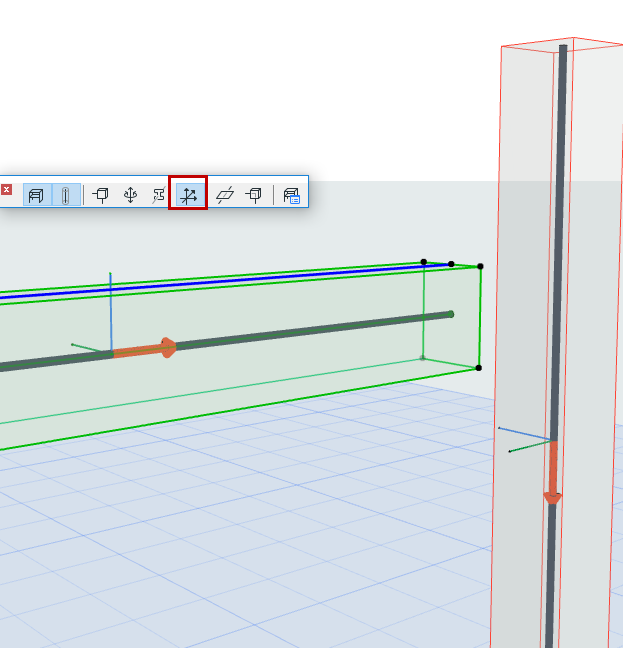

Примечание: Чтобы понять, где находятся Начало и Конец, включите функцию “Показа Локальных Систем Координат”, при которой отображаются направления элементов.

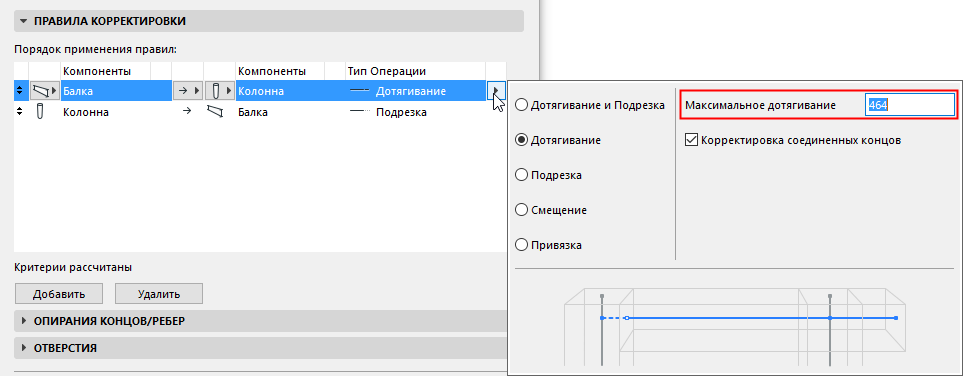

В Правилах Корректировки:

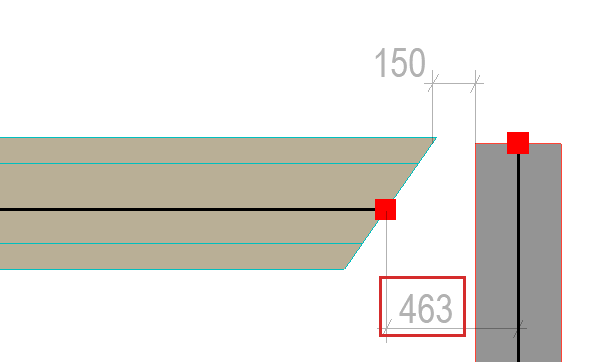

Максимальное допустимое дотягивание должно быть не меньше расстояния между осями соединяемых конструктивных элементов. Это значение “Максимального дотягивания” применяется к одному или обоим концам в Диапазоне Соединения.

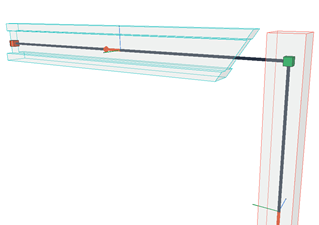

Благодаря настройкам Диапазона Соединения Балки операция Дотягивания выполняет соединение Стержня.
