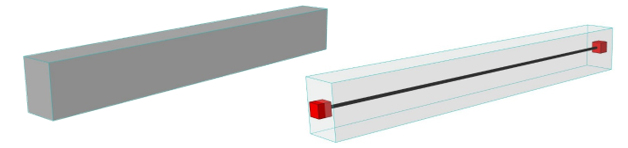

В Аналитической Модели Балки и Колонны отображаются в виде Стержней (1D-компонентов). Стержни состоят из двух узлов (начального и конечного) и соединяющей их осевой линии.
Каждый Стержень по умолчанию создается в центре тяжести сечения ядра элемента (или компонента ядра).
Настроить цвет для отображения Стержней можно в диалоге Отображение Аналитической Модели (Рабочая Среда).
Компонент аналитической модели не продлевается за пределы своего физического тела, если для него не применяются операции корректировки.
Какие Колонны и Балки могут являться Стержнями в Аналитической Модели?
Колонны и Балки являются Стержнями в Аналитической Модели, если они соответствуют следующим условиям:
•Являются Несущими Элементами
•Имеют Ядро
•Маркер “Конструктивный Компонент” активирован в Параметрах Элемента
•Поддерживается их геометрия (см. таблицу ниже)
|
Геометрия Балок и Колонн |
Компонент Аналитической Модели? |
|
Основной Элемент (Прямоугольного или Круглого сечения) |
ДА |
|
Сложный Профиль, имеющий Ядро |
ДА |
|
Сложный Профиль, не имеющий Ядра |
НЕТ |
|
Многосегментный или элемент Переменного сечения |
Да, на основе определяемой пользователем Замены Профиля |
Параметры Инструментов создания Стержней

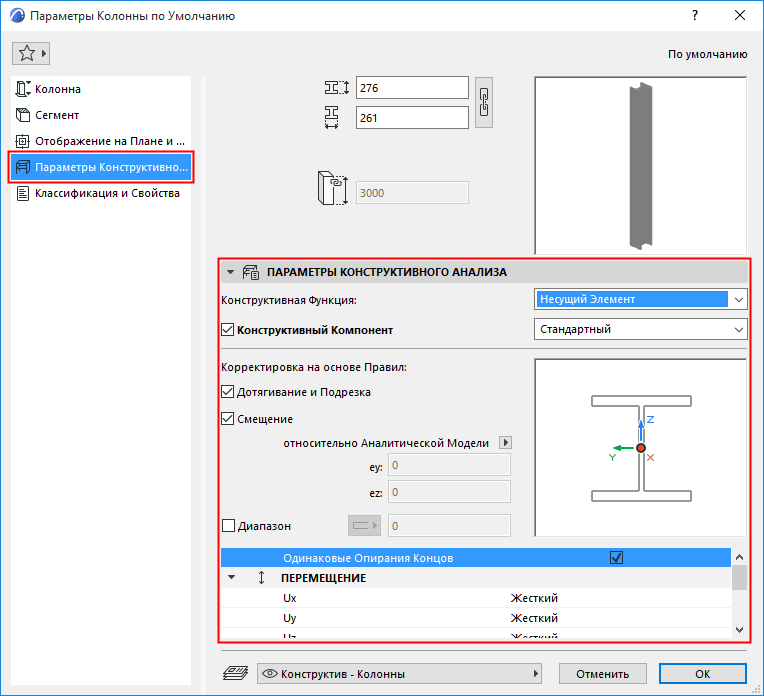

Воспользуйтесь панелью Параметров Конструктивного Анализа, присутствующей в диалогах Параметров Колонн или Балок.

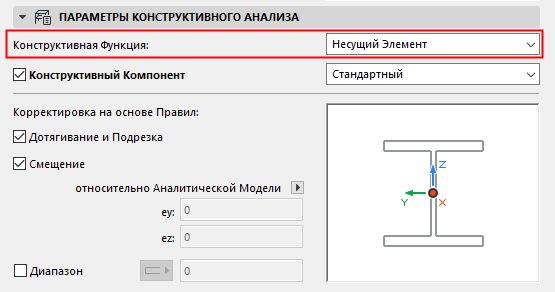

Конструктивная Функция - Несущий Элемент
Выберите в качестве Конструктивной Функции вариант Несущий Элемент.
Этот элемент управления имеет то же значение, что и параметр Конструктивной Функции в панели Классификации и Свойств.

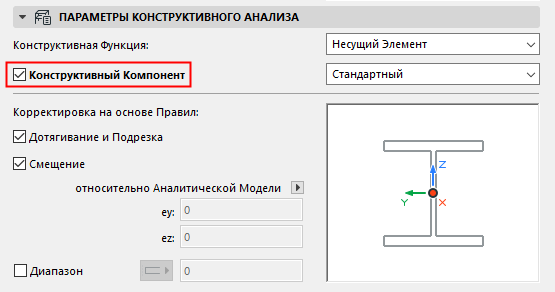

Конструктивный Компонент - Включение в Аналитическую Модель
По умолчанию этот маркер отмечен: то есть элемент включается в Аналитическую Модель в качестве Стержня.
Деактивируйте этот маркер, если хотите, чтобы элемент НЕ учитывался в Аналитической Модели
Примечания:
–он становится доступен только в том случае, если для параметра Конструктивной Функции выбран вариант Несущий.
–Если элемент является многослойным или Профилированным, то для включения в Аналитическую Модель он должен содержать хотя бы один компонент/слой Ядра.

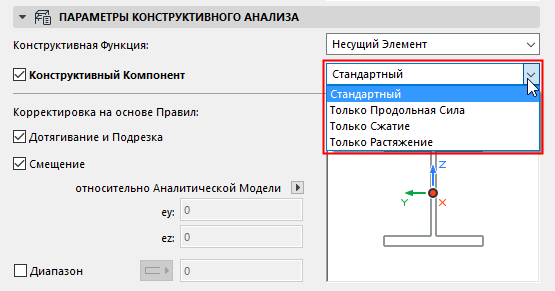

Стержень - Роль в Конструктивной Схеме
Этот параметр Роли в Конструктивной Схеме определяет участие компонента в прочностном анализе на основе Метода Конечных Элементов (МКЭ): выберите типы сил, передаваемых элементом.
Выберите вариант для настройки роли Компонента в конструктивной схеме:
•Стандартный (по умолчанию) - элемент может передавать все силы, такие как продольные и смещение.
•Только Продольная Сила
•Только Сжатие
•Только Растяжение
Набор доступных для выбора вариантов нельзя отредактировать.
Параметр Роли в Конструктивной Схеме никак не влияет на Физическую Модель.
Корректировка на основе Правил - Стержень
Отметьте эти маркеры, чтобы для компонента применялись соответствующие Правила Корректировки, настраиваемые в диалоге Правил Создания Аналитической Модели.
По умолчанию маркеры Дотягивание и Подрезка и Смещение активированы: корректировка путем Дотягивания, Подрезки и Смещения определяется в диалоге Правил Корректировки и влияет на элемент Стержня.
Если для Правила Корректировки применен вариант “Привязки”, то он будет действовать для элемента только при условии активации обоих маркеров.
См. Правила Создания Аналитической Модели.
Чтобы не применять для Стержня правила корректировки, деактивируйте соответствующие маркеры. В результате соответствующие правила учитываться не будут.
При необходимости можно задать собственные параметры смещения элемента (см. ниже).
Специальное Смещение
Если маркер Смещения не отмечен:
Задайте эксцентриситет элемента графически или введите его значение.
См. Эксцентриситет.
Соединение
Для Балок и Колонн: Этот параметр виртуально удлиняет ядро Стержня вдоль его оси.
Виртуальное удлинение ядер Балок и Колонн выполняется для соединения с другими элементами, если они физически не соединены. В результате виртуального удлинения могут применяться Правила Корректировки (требующие соединения ядер).
Для получения подробной информации см. Соединение (продление ядра для обеспечения соединений).
Перемещение и Поворот
