Введение
Функция Проверки Физической Модели гарантирует правильность моделирования за счет фильтрации определенных геометрических параметров. Как и при использовании других функций Проверки Моделей, результаты (включаемые в Отчет Проверки Модели) служат для привлечения вашего внимания к возможным проблемам.
По этой причине функцию Проверку Физической Модели имеет смысл использовать до применения Правил Корректировки и перед созданием Аналитической Модели.

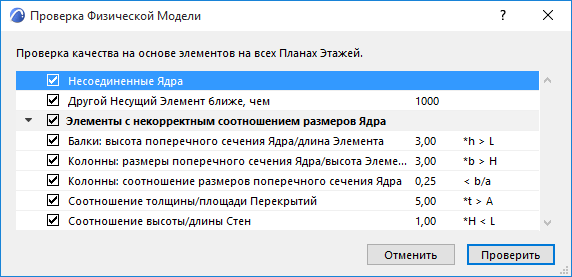

Диалог Проверки Физической Модели содержит список параметров. Модель можно проверять на основе всех или только определенных параметров. Ниже приведено краткое описание каждого параметра (см. Параметры Проверки Физической Модели).
Значения пределов/допусков параметров можно настраивать в соответствии с действующими в вашей организации правилами моделирования или требованиями приложения прочностного анализа.
Как действует функция Проверки Физической Модели
•Осуществляется проверка физических конструктивных элементов (не Стержней и Пластин)
•Конструктивные элементы учитываются независимо от своей Конструктивной Функции (за исключением одного параметра: см. Другой Несущий элемент ближе, чем)
•Проверяются только отображаемые элементы
•Если в выборке присутствуют элементы: проверяются только выбранные элементы
Запуск Проверки Физической Модели
В окнах 3D/Плана Этажа/Разреза:
1.Активируйте команду меню Конструирование > Проверка Модели > Проверка Физической Модели
2.Проверка Физической Модели выполняется на основе списка параметров (см. Параметры Проверки Физической Модели для получения подробной информации). Деактивируйте маркеры тех параметров, которые не должны учитываться.
3.Нажмите кнопку Проверить.
4.Результат будет приведен в Отчете Проверки Модели.
