Параметры Проверки Физической Модели

Несоединенные Ядра

Данный параметр позволяет обнаружить пары пересекающихся элементов, ядра которых не соединены друг с другом.

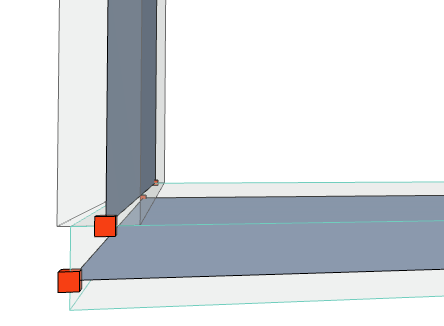

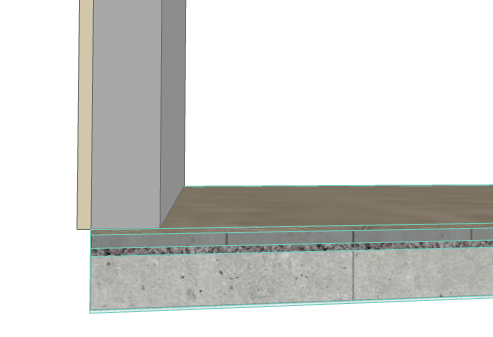

В этом примере:

Стена пересекается только со слоем отделки Перекрытия, то есть ядра элементов не соединены.

Подобная проблема не позволит создать правильную Аналитическую Модель, поскольку из-за отсутствия соединения ядер Правила Коррекции не будут применены, и Пластины останутся несоединенными.

LackCore1.png    LackCore2.png

Комментарии:

все элементы Основной Конструкции имеют ядро, поэтому они всегда учитываются при проверке этого параметра

Сложные Профили и многослойные конструкции учитываются только в том случае, если они содержат хотя бы один слой или компонент Ядра

Учитываются все элементы, обладающие ядром (не только несущие элементы)

Другой Несущий элемент ближе, чем

Данный параметр позволяет обнаружить пары несущих не пересекающихся элементов, расстояние между которыми меньше заданного.

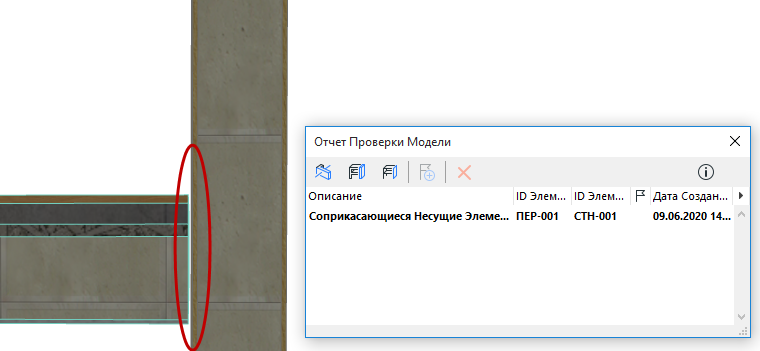

Подобные ситуации чаще возникают в результате ошибок моделирования, как на приведенной иллюстрации: между перекрытием и стеной присутствует небольшой зазор.

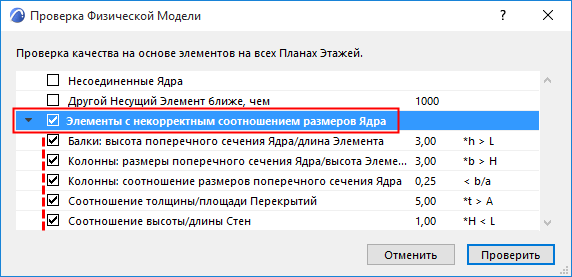

Элементы с некорректным соотношением размеров Ядра

Этот маркер служит для активации или деактивации всей группы параметров (а вы также можете деактивировать лишь некоторые параметры).

Каждый параметр позволяет проверить размеры ядер Балок, Колонн, Перекрытий и Стен, а также соотношения этих размеров в пределах заданного диапазона.

Если соотношение не соответствует заданному диапазону, то элементам назначается статус “Элементы с некорректным соотношением размеров Ядра”.


Учитываются все элементы, имеющие ядра, независимо от их Конструктивной Функции (не только несущие элементы).

Отмеченные размеры относятся к геометрии ядер элементов.

Например, если толщина многослойного Перекрытия составляет 300 мм (200 мм - толщина ядра, а 100 мм - слои изоляции и отделки), то при проверке будет учитываться только слой ядра толщиной 200 мм.

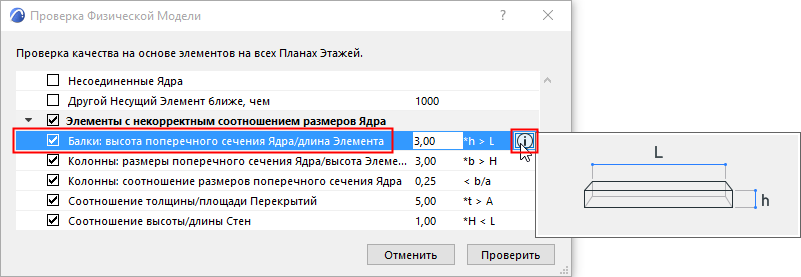

Чтобы увидеть иллюстрацию, поясняющую проверяемое соотношение, выберите элемент и нажмите кнопку Информации.


Чтобы увидеть иллюстрацию, выберите Параметр и нажмите кнопку Информации

Использование параметров “Некорректного Соотношения” - советы

Этот набор параметров в диалоге Проверки Физической Модели основан на стандартах Eurocode для бетонных конструкций (ниже приведено краткое описание каждого параметра).

Например, если соотношение сторон поперечного сечения Колонны не попадает в заданный диапазон, то ее следует рассматривать как Пластину, а не как Стержень.

Результаты, включаемые в Отчет Проверки Моделей, не всегда являются ошибками. Однако проверка “некорректного соотношения” может повысить качество моделирования в соответствии с требованиями приложений прочностного анализа. Пример:

Участникам проектирования может быть удобнее моделировать определенные конструкции (например, парапеты) при помощи инструмента Стена, а не Балка, и наоборот.

Участникам проектирования может быть удобнее делить проходящие через все здание Стены на сегменты, а не применять единые элементы.

Функции Проверки Моделей позволяют выявить любые несоответствия

Активируйте маркеры соответствующих параметров, чтобы проверить соотношения размеров ядер элементов.

Балки: Высота поперечного сечения ядра/длина элемента

Отношение общей длины Балки к высоте поперечного сечения ее ядра.

Пример: если Балка “слишком высока” относительно своей длины (на основе заданного соотношения), то это отражается в Отчете Проверки Модели.

В приложении прочностного анализа этот элемент должен рассматриваться как Пластина (подобно Стене), а не как Стержень, или как Колонна, а не Балка.

Примечание: параметр “Высота/длина Стены” (рассматриваемый ниже), проверяет противоположную ситуацию.

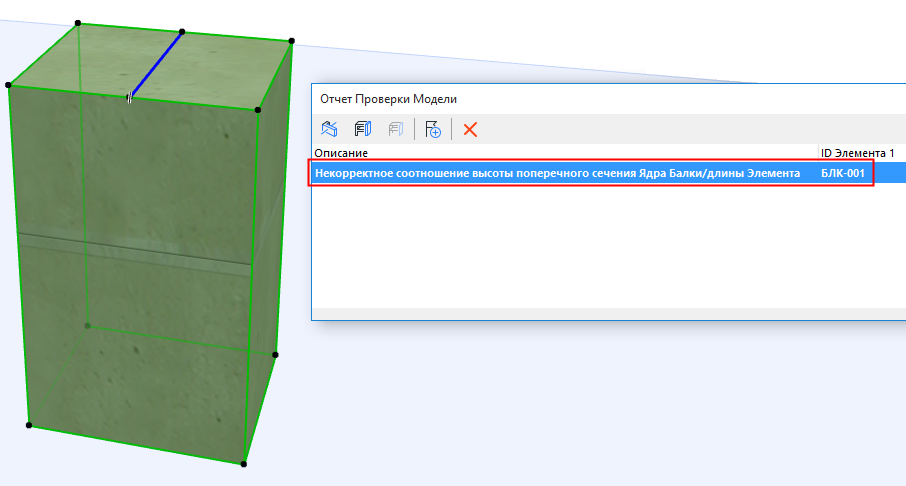

Высота Балки слишком велика относительно ее длины

Параметры Размеров Колонн

Следующие два параметра проверяют размеры Колонн двумя способами:

Размер поперечного сечения ядра/высота элемента

Соотношение размеров поперечного сечения ядра

Комментарии:

эти параметры учитывают только размеры компонента ядра колонны.

Если Колонна имеет Наружный Слой: толщина Наружного Слоя учитывается только в том случае, если для него выбран вариант Ядро (в диалоге Параметров Колонны, страница Сегмент). Если для Наружного Слоя применен тип “Отделка” или “Другое”, то он не учитывается.

Соотношение толщины/площади Перекрытия

Сопоставляется толщина ядра Перекрытия с площадью Перекрытия.

Если это отношение больше заданного значения (толщина Перекрытия слишком велика относительно его площади), то это отражается в Отчете Проверки Модели.

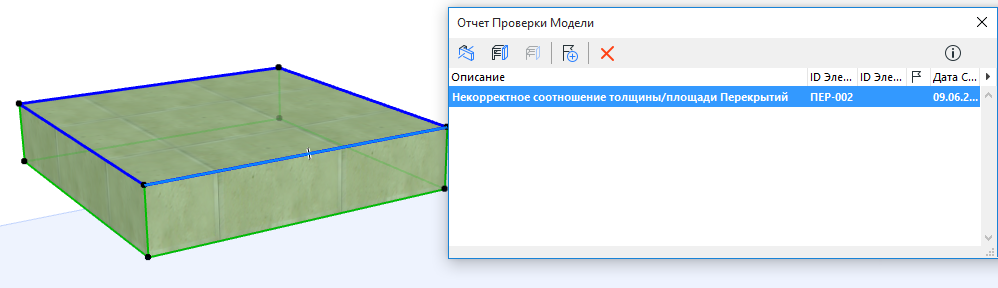

Толщина Перекрытия слишком велика относительно его площади

Соотношение высоты/длины Стены

Отношение высоты Стены к ее общей длине.

Пример: если Стена “слишком высока” относительно своей длины (на основе заданного соотношения), то это отражается в Отчете Проверки Модели.

В приложении прочностного анализа этот элемент должен рассматриваться как Стержень (подобно Балке), а не как Пластина.

Примечание: параметр “Высота/длина Стены” (рассматриваемый выше), проверяет противоположную ситуацию.
