Форматы САПР, сохраняемые в ARCHICAD
Вы можете сохранить план этажа и разрез/фасад/внутренний вид/ или 3D-документ в формате DWF (Drawing Web Format).
Активируйте требуемый этаж или окно разреза/фасада/внутреннего вида или 3D-документа и выполните команду Сохранить как из меню Файл. Выберите формат файла DWF из всплывающего меню и нажмите кнопку Сохранить. В появившемся диалоге выберите один из следующих вариантов:
•ASCII. Читаемый и редактируемый текстовый файл. Может оказаться довольно большим.
•Двоичный формат. Файл в двоичном виде, который не читается как текстовый вариант, но существенно меньше по размеру.
•Сжатый двоичный формат. Принимает наименьший размер, который легко транспортировать.
•Вы можете просматривать файлы DWF любым веб-браузером, который поддерживает DWF Plug-In. Вы можете закачать программу просмотра DWF-файлов с сайта: http://www.autodesk.com/products/. Public domain viewer, созданный на Java, имеющий некоторые ограничения, можно найти по адресу: http://www.cadviewer.com.
Для получения подробной информации см. Сохранение файлов DWG/DXF.
Файл MicroStation Design (.dgn) - версия 7
Активируйте команду меню Файл > Сохранить как... и выберите формат файлов MicroStation Design File (.dgn).
Преобразователь файлов ARCHICAD в MicroStation экспортирует 2D-виды (планы, фасады и разрезы) в формат 2D MicroStation (только версии 7).

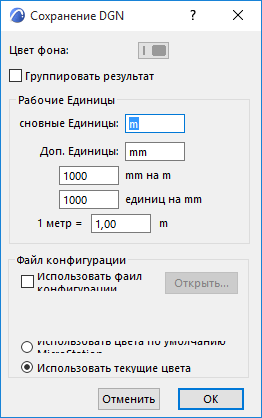

В открывшемся диалоге можно:
Настроить цвет фона и Рабочие Единицы экспортируемого файла.
Все элементы экспортируются как чертежные примитивы (точки, линии, дуги, тексты, полилинии, треугольники, многоугольники).
Файл Конфигурации
В процессе вывода вы можете указать путь к файлу конфигурации (.txt), определяющему преобразование слоев, типов линий, шрифтов и цветов.
•Файлы DGN версии 7 могут содержать не более 64 слоев. Если файл ARCHICAD содержит больше слоев, то они сворачиваются. Файл конфигурации может задавать соответствие между слоями. При отсутствии файла конфигурации стандартным упорядочением является алфавитный порядок
•Преобразование цветов перьев: определяется файлом конфигурации. В противном случае расширение использует стандартные назначения.
•Преобразование шрифтов: если файл конфигурации отсутствует, то расширение будет по умолчанию использовать международный векторный шрифт (который всегда доступен в MicroStation).
–Если выбрано преобразование Chicago-Chicago, то следует убедиться, что шрифт Chicago TrueType загружен в MicroStation (при помощи команды Элемент > Текст > Вид > Файл >Импорт ). Если он не загружен, то будет использоваться шрифт по умолчанию.
Если вы хотите, чтобы текст выглядел одинаково в обоих файлах, используйте равноширинные шрифты на плане этажа (например, Courier).
В этой версии штриховка символов и типы линий не экспортируются.
После того, как файл DGN будет загружен в MicroStation, следует воспользоваться командой Full View, чтобы увидеть весь чертеж; Автоматическая настройка масштаба не происходит.
См. также Открытие Файл MicroStation Design (.dgn) - версии 7 или 8.
