Форматы САПР, открываемые в ARCHICAD

Файл DWF (.dwf)

Drawing Web Format - формат векторной 2D-графики, созданный Autodesk.

Файл DWF может содержать чертежные элементы с некоторыми исключениями и ограничениями:

Рисунки: В связи с ограничениями формата в файле DWF могут сохраняться только простые изображения.

Не могут быть включены камеры.

Файл DXF/DWG (.dxf, .dwg)

ARCHICAD открывает все форматы файлов DWG, начиная с Autocad 2000.

При выборе файла этого типа в диалоге Открытия появляется кнопка Параметров, которая позволяет открыть диалог Параметров Трансляции DXF-DWG.

Для получения подробной информации см. Открытие файлов DWG/DXF.

В большинстве случаев этот диалог можно не открывать, поскольку настроенные по умолчанию параметры позволяют открывать файлы DXF/DWG.

Примечание: Если вы работаете в AutoCAD и открываете файл DWG, сохраненный из ARCHICAD, то может появиться предупреждение. Однако вы можете продолжить работу с файлом DWG без каких-либо проблем.

Файл MicroStation Design (.dgn) - версии 7 или 8

Выполните одно из следующих действий:

Воспользуйтесь командой меню Файл > Внешние Данные > Разместить Внешний Чертеж из Файла и выберите файл MicroStation Design (.dgn) (версии 7 или 8)

Воспользуйтесь командой меню Файл > Открыть и выберите файл MicroStation Design (.dgn) (версии 7 или 8)

Перетащите импортируемый файл .dgn в открытый проект ARCHICAD.

Настройте параметры в диалоге Открытия DGN или Импорта DGN.

ImportDGN.png    DGNOpen.png

Модель Дизайна/Чертежа

При помощи выпадающего меню выберите одну из моделей DGN (если файл содержит несколько моделей).

Символика

Заменить Все Цвета: Набор Перьев ARCHICAD будет заменен таблицей цветов DGN.

Примечание: Если этот маркер отмечен, и вы используете файл конфигурации, то присутствующие в нем определения заменят Набор Перьев ARCHICAD.

Файл Конфигурации

Опционально. Используемый по умолчанию файл конфигурации (txt) находится в папке Значений по Умолчанию ARCHICAD. Вы можете воспользоваться этим файлом или отредактировать его в соответствии со стандартами своей организации.

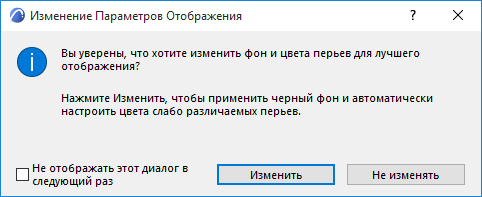

Изменение Параметров Отображения

Если файл DGN открывается при помощи команды меню Файл > Открыть, то появляется диалог, позволяющий применить черный цвет для фона.


См. также описание команды Сохранить как Файл MicroStation Design (.dgn) - версия 7.
