Параметры Размера - панель Тип Размера
Тип Размера
Выберите способ расчета линейного размера.

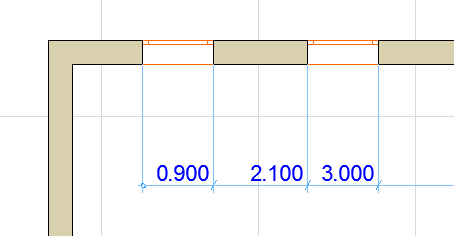

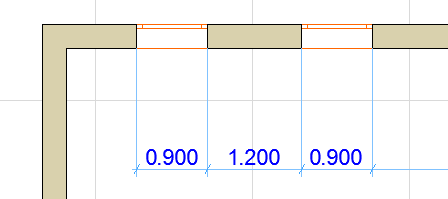

•При выборе Линейного варианта измеряется и отображается расстояние между двумя Точками Привязки.
•При выборе варианта С Общей Базой первая Точка Привязки рассматривается как базовая. Размерные числа всех размеров цепочки соответствуют расстоянию между базой и соответствующей Точкой Привязки.
•В размерной цепочке с Базовой Линией измерение расстояния производится как и в предыдущем варианте, однако в этом случае отсутствует базовая точка.
•Четвертая кнопка предназначена для создания Отметок Высоты.
См. специальные параметры в Отметки высоты.

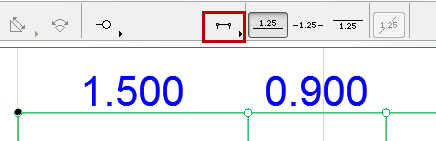

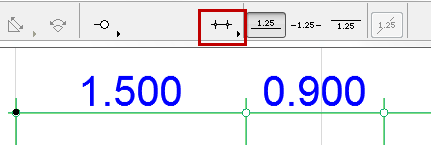

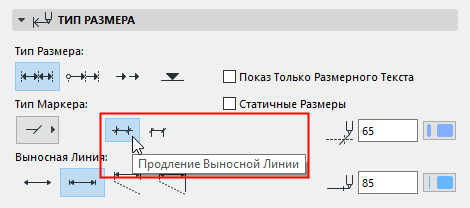

Продление Выносной Линии: Данные кнопки позволяют управлять продлением выносной линии на пределы размерной линии.
Выбор Маркера: Выберите из выпадающего меню тип Маркера.

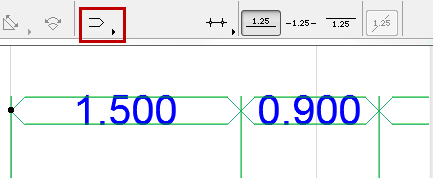

•Выбор последнего варианта приводит к размещению значения размера между двумя Размерными Линиями. В этом случае настройки расположения размерного текста не учитываются.
Статичные Размеры
Активация этого маркера позволяет создавать статичные размеры, не ассоциированные с элементами проекта.
Показ Только Размерного Текста
Активация этого маркера приводит к отображению размерного текста без каких-либо линий.
Для этого типа размеров можно включить показ линий привязки (только на экране), чтобы упростить их редактирование: активируйте переключатель Вид > Параметры Вывода на Экран > Линии Привязки Размеров.

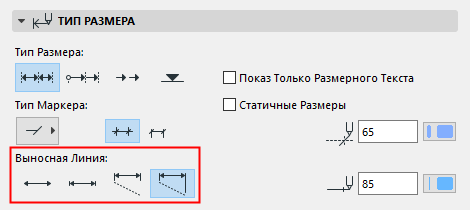

Нажмите кнопку выбора формата Выносной Линии. Слева направо:
•Нет

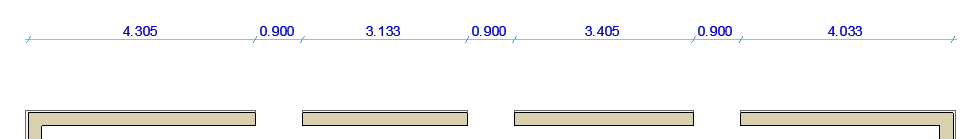

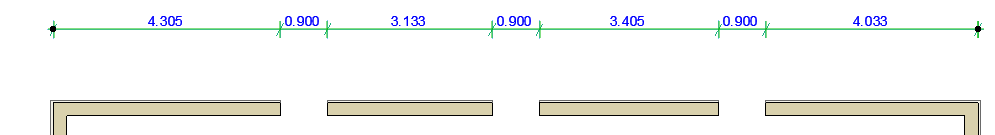

•По Размеру Маркера
Примечание: Настройте Размер Маркера в находящейся ниже панели Параметров Маркера и Выносной Линии.

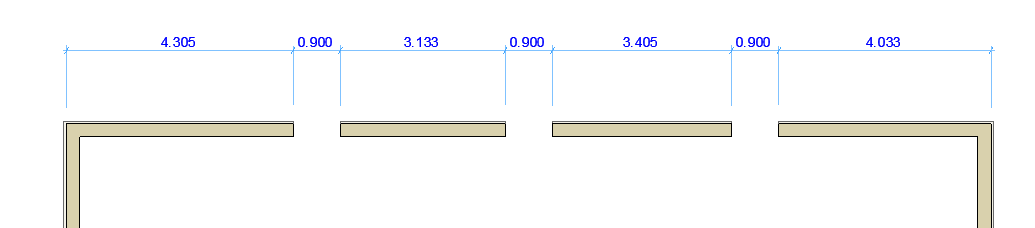

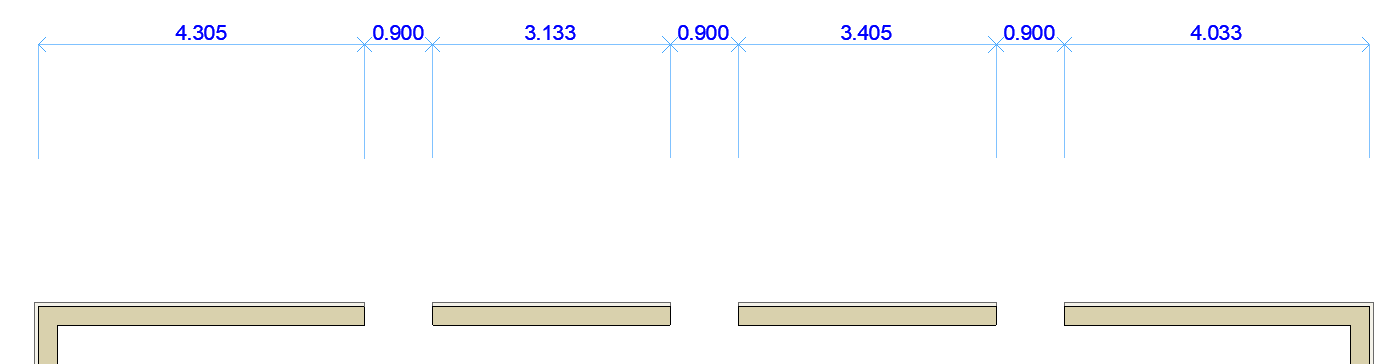

•Задаваемая Длина
Примечание: Задайте длину выносных линий в находящейся ниже панели Параметров Маркера и Выносной Линии.
•Изменяющаяся Длина (ассоциированная с элементами, для которых наносятся размеры).
Примечание: Задайте расстояние между Выносной Линией и элементом в расположенной ниже панели Параметров Маркера и Выносной Линии.
Перья Маркеров и Размерных Линий: Выберите Перья для отображения Маркеров Размеров и Размерных Линий.
Параметры Текста - панель Стиль Текста
Параметры Размера - панель Параметры Маркера и Выносной Линии
Эти параметры позволяют настроить Выносные Линии с учетом типа Выносной Линии, выбранного выше в панели Типа Размера. (См. Параметры Размера - панель Тип Размера.)
Величина Размерных Маркеров: Введите значение размера маркера.
Просвет до Выносной Линии: Укажите значение зазора между Выносными Линиями и элементами.
Длина Выносной Линии: Задайте длину Специальной Выносной Линии.
Параметры Размера - панель Детали Размеров
Панель Детали Размеров позволяет управлять отображением размеров Окон, Дверей и многослойных конструкций.
Примечание: Эти элементы управления дополняют собой параметры, доступные в панели Маркер Размера, расположенной в диалогах Параметров Окон/Дверей, и действуют для увеличенных и уменьшенных размеров четвертей, принятых в Германии.
Показать Высоту Проемов: Активация этого маркера приводит к отображению высоты проемов в дополнение к значению ширины. При активации маркера становится доступен переключатель, управляющий вариантом отображения значения Высоты:
•Всегда с учетом Превышения: В значение высоты включается превышение номинального размера по Высоте.
•Всегда без учета Превышения: В значение высоты не включается превышение номинального размера по Высоте.
•Определяется Шириной: Если измеряемая Ширина включает превышение номинального размера, то значение Высоты также включает превышение номинального размера. Если измеряемая Ширина не включает превышение номинального размера, то в значении Высоты не учитывается превышение номинального размера.
Компоненты Размеров Многослойных и Профилированных Элементов

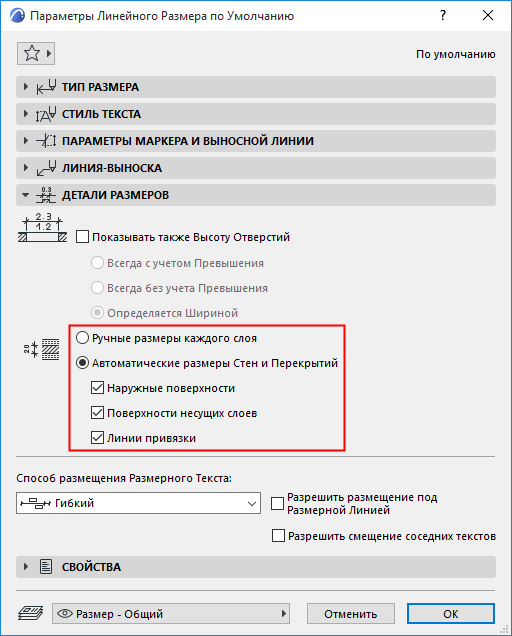

•Выбрав Ручной способ нанесения, укажите щелчками мыши конченый точки каждого слоя перед размещением размера.
•При выборе Автоматического способа размерные точки располагаются на поверхностях и/или линиях привязки в соответствии со статусом расположенных ниже маркеров (должен быть активирован хотя бы один маркер):
–Наружные поверхности
–Поверхности несущих слоев
–Линии привязки
Автоматическое нанесение размеров действует для Стен на Плане Этажа и для Стен и Перекрытий в окне Разреза.
См. также Нанесение Размеров Толщины Стен или Перекрытий.
Комментарии:
•На Плане Этажа размеры несущих слоев профилированных элементов располагаются вдоль сечения.
•В Разрезе размеры несущих слоев профилированных элементов располагаются вдоль габаритных контейнеров.
•Если в результате редактирования многослойная или профилированная конструкция, лишается несущего слоя, то созданные для него размеры автоматически преобразуются в размеры полной толщины Стены/Перекрытия.

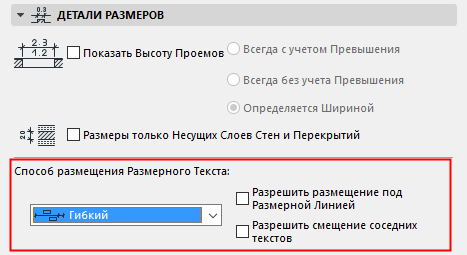

Способ размещения Размерного Текста
Данные элементы управления позволяют настроить размещение Размерных Текстов при их наложении друг на друга.
Примечание: Эти настройки можно использовать только для "линейных" размеров (они недоступны для размеров с общей базой, с базовой линией и отметок высоты). (См. Параметры Размера - панель Тип Размера.)

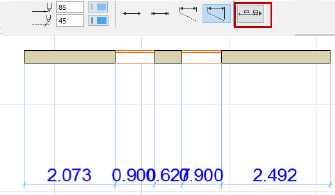

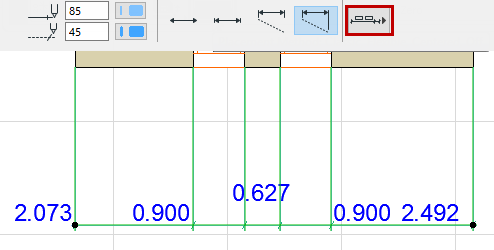

•Классический: Такой способ размещения использовался в старых версиях ARCHICAD.
Размерные Тексты располагаются горизонтально посередине сегментов Размерных Линий.
–При недостатке пространства Размерные Тексты смещаются вбок, чтобы оставаться читаемыми. Соседние Размерные Тексты также смещаются вбок.
–Если сбоку недостаточно пространства для смещения, то Размерные Тексты смещаются вверх, образуя несколько рядов.

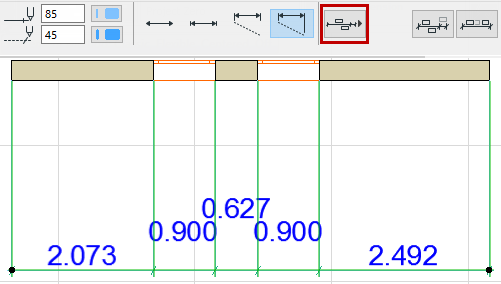

•Гибкий (используется по умолчанию): Данный метод более сложен, чем Классический: при его активации происходит автоматическое выравнивание даже перемещенных вручную размерных текстов или текстов, относящихся к нескольким размерным линиям.
–Размерные Тексты располагаются горизонтально посередине сегментов Размерных Линий.
–При недостатке пространства Размерные Тексты смещаются вбок. (Соседние тексты остаются на месте.)
–Если сбоку недостаточно пространства для смещения, то Размерные Тексты смещаются по вертикали.
При выборе этого варианта размещения становятся доступны дополнительные маркеры:

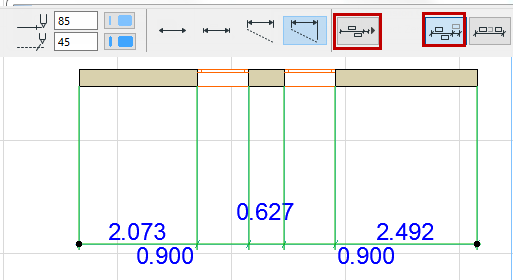

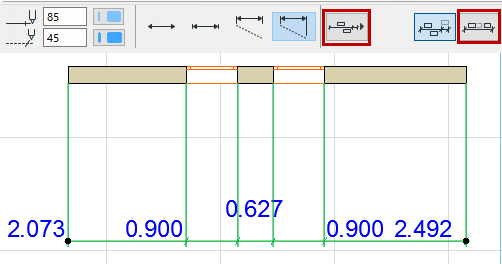

–Разрешить размещение под Размерной Линией: Размерные Тексты могут автоматически располагаться под Размерными Линиями.
–Разрешить смещение соседних текстов: При смещении Размерного Текста вбок соседние Размерные Тексты также могут смещаться вбок (располагаясь по центру свободного пространства).

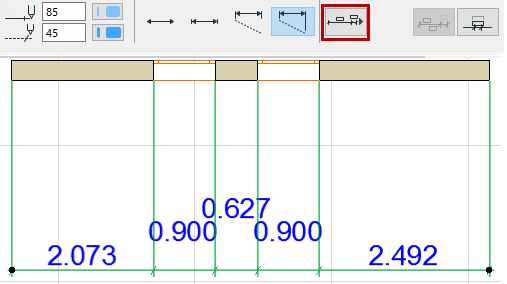

•По Центру:
–Все Размерные Тексты располагаются точно посередине сегментов Размерных Линий. Смещение в сторону не происходит.
–При недостатке пространства Размерные Тексты смещаются только по вертикали.
–Разрешить размещение под Размерной Линией: Размерные Тексты могут автоматически располагаться под Размерными Линиями.
–Разрешить наложение текстов на Маркеры: Размерные Тексты могут накладываться на Маркеры Размеров. (При отключении этой опции Размерные Тексты будут смещаться по высоте во избежание наложения на Маркеры.)
•Нет: Автоматическая корректировка расположения Размерных Текстов не используется.
Все размерные тексты располагаются в один ряд над размерной линией без учета их читабельности.
