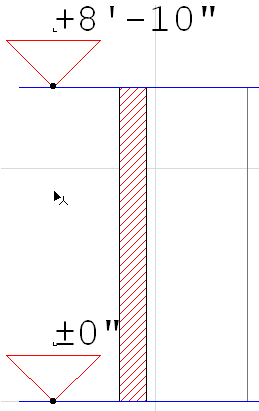

Специальным видом линейных размеров является отметка высоты. Она позволяет проставлять маркеры высоты в окнах разрезов/фасадов/внутренних видов и 3D-документов.
Примечание: На Плане Этажа или в окнах Рабочего Листа/Детали используйте Отметки Уровней. См. Отметка уровня.
Отметки высоты вычисляются относительно начала проставления размеров, которое выбирается из всплывающего меню Начало размеров в диалоге Параметры отметки высоты.
Серия маркеров отметки высоты ведет себя как ассоциативная размерная цепочка.
Нанесение Цепочки Отметок Высоты
1.Активируйте инструмент Линейный Размер и выберите Геометрический Вариант создания Отметок Высоты.
2.В окне Разреза/Фасада/Развертки или 3D-документа: щелчками мыши укажите точки привязки Отметок Высоты.

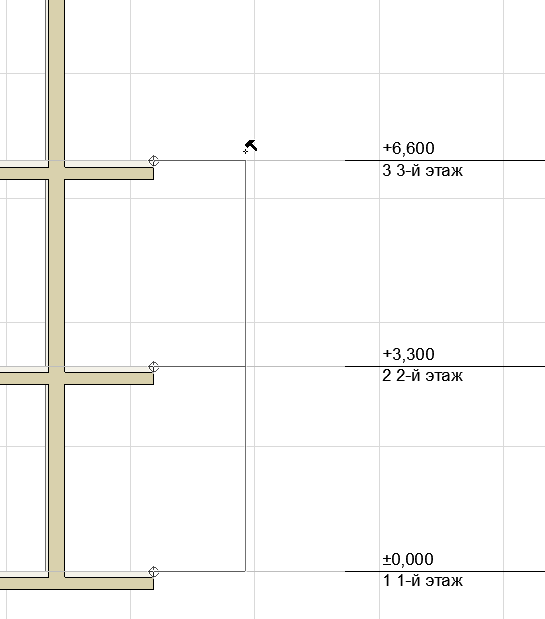

3.Сделайте двойной щелчок мышью (или нажмите ОК в Панели Управления), а затем, переместив курсор, принявший форму Молотка, в место, подходящее для размещения цепочки отметок, еще раз щелкните мышью.

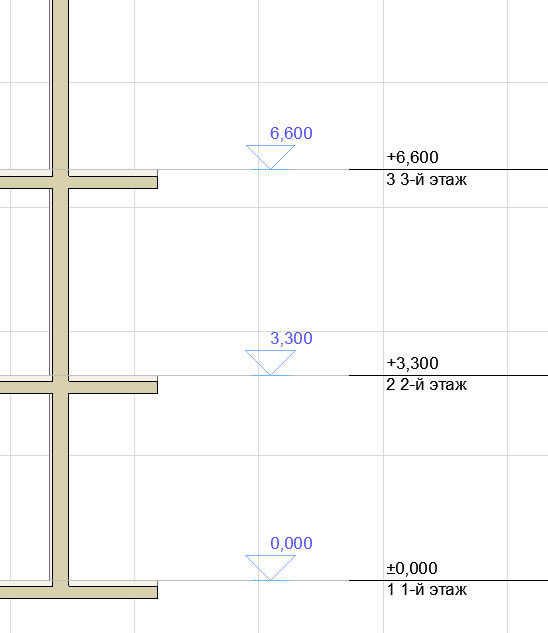

В окнах Разреза/Фасада/Развертки можно нанести размеры сразу для всех Линий Уровней Этажей.
См. Размеры Линий Уровней Этажей.
Выберите Отметки Высоты
При нажатой клавише Shift сделайте щелчок на невидимой линии размерной цепочки (наведенный на нее курсор принимает форму значка Мерседес со Стрелкой).
Большинство параметров, доступных в этом диалоговом окне, рассматриваются в разделе Инструменты Нанесения Размеров
Ниже приводится описание элементов управления, доступных только для Отметок Высоты.
Тип маркера. Выберите одну из этих кнопок для определения расположение текста относительно маркера:

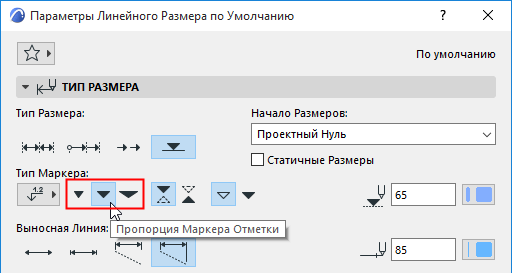

Выберите одну из этих пиктограмм для указания пропорций маркера отметки высоты:

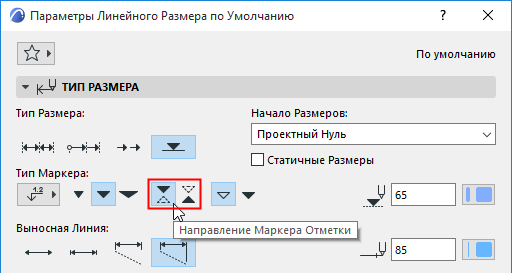

Выберите одну из этих пиктограмм для указания направленности маркера отметки высоты:

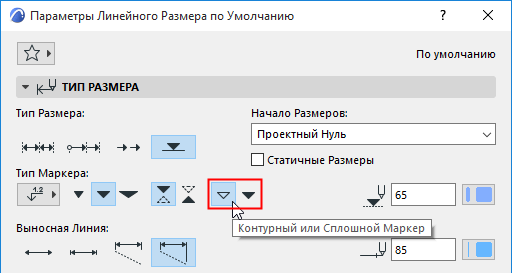

Эти кнопки позволяют выбрать маркер в виде контурного треугольника или сплошного:

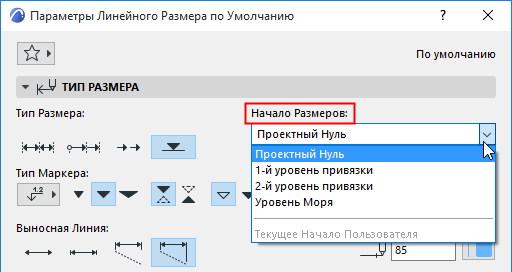

Выберите из всплывающего меню начало проставления размеров:
•Проектный Нуль
•Уровень Моря (задается в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки)
•Уровень Привязки (задается в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки)
•Текущее начало пользователя. Этот вариант появляется только для выбранных цепочек отметок высоты и указывает, что начало пользовательской системы координат было изменено с момента размещения цепочки и она не была обновлена.
