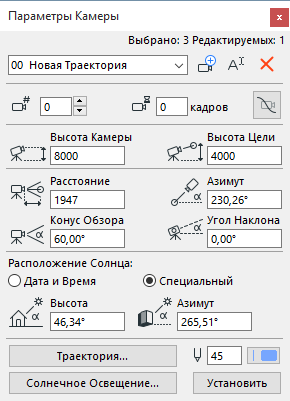

Сделайте двойной щелчок на инструменте Камера, чтобы открыть диалог Параметров Камеры.
Расположенные здесь параметры позволяют настраивать отдельные перспективные виды и траектории Съемки.
Для получения дополнительной информации, см. Камеры.
Диалоговое окно Параметры камеры и план этажа позволяют работать с ними параллельно, поэтому Вы можете редактировать параметры установки камеры и менять ее местоположение на чертеже одновременно, не закрывая диалог установки камер.
Новая. Нажмите эту кнопку для добавления в проект новой траектории, чтобы начать новую коллекцию 3D-проекций. В открывшемся диалоге Новой Траектории Камеры можно:
•Указать имя новой траектории.
•Добавить копию текущей траектории. При отметке маркера Как копия текущей траектории во вновь созданную траекторию будут скопированы все проекции текущей траектории.
Переименовать. Нажмите эту кнопку для изменения имени текущей траектории съемки, затем введите новое имя и нажмите ОК.
Если Вы уже определили одну или несколько траекторий съемки, то можете выбрать требуемую из списка всплывающего меню.
Удалить. Нажмите эту кнопку, чтобы удалить текущую траекторию съемки. Имя траектории будет удалено из списка; также будут удалены все ее камеры.
Камера
Для выбора конкретной камеры в текущей траектории используйте кнопки с изображением стрелок вверх и вниз, которые позволяют последовательно выбирать номера камер в траектории, либо введите номер камеры с помощью клавиатуры.
Ожидать
Это значение определяет количество кадров (единиц времени), на которое анимация будет приостановлена перед тем, как камера начнет перемещаться к следующей точке Траектории.
Сглаживание Траектории
Нажатие этой кнопки восстанавливает исходное расположение определяющих траекторию касательных, если они были отредактированы.
Высота Камеры: Укажите здесь высоту подъема камеры относительно проектного нуля.
Высота цели. Укажите здесь высоту подъема цели относительно проектного нуля.
Расстояние: Укажите здесь расстояние по горизонтали между камерой и целью.
Азимут: Укажите азимут камеры, направленной на цель.
Конус Обзора: Укажите здесь угол конуса обзора камеры.
Угол Наклона: задайте Угол Наклона Камеры.
Расположение Солнца
Эти элементы управления определяют Расположение Солнца для выбранной Камеры.
См. Расположение Солнца.
Используйте управляющие элементы цвета/толщины пера для указания пера выбранной камеры. (Для изменения цвета линии траектории съемки используйте кнопку Траектория, которая инициирует открытие диалогового окна Параметры траектории съемки.)
Солнечное Освещение: Нажмите эту кнопку, чтобы открыть диалог Параметров Солнечного Освещения.
Для получения дополнительной информации см. диалоговое окно Параметры Солнечного Освещения.

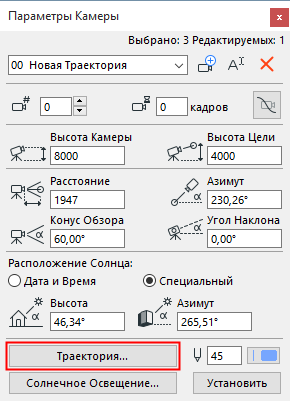

Чтобы открыть этот диалог, нажмите кнопку Траектория, расположенную в диалоге Параметров Камеры.

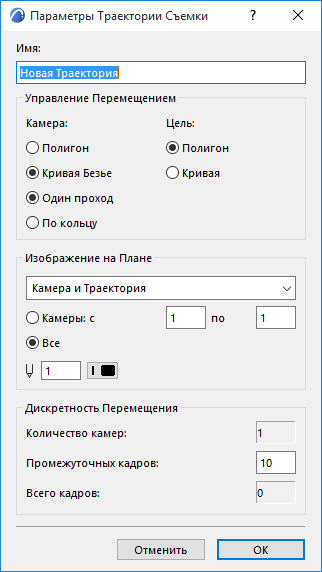

Управление Перемещением
Камера. Выберите альтернативную кнопку для указания формы траектории съемки:
•Полигон. Для размещения промежуточных камер вдоль отрезков, соединяющих ключевые камеры (траектория съемки в виде многоугольника), нажмите эту кнопку.
•Кривая Безье. Для размещения промежуточных камер вдоль отрезков, соединяющих ключевые камеры (траектория съемки в виде кривой Безье) нажмите эту копку.
Примечание: Траектории в виде кривых Безье обеспечивают очень ровное движение камеры, при использовании полигональных траекторий в движении камеры могут быть заметны некоторые рывки.
•Один проход. Нажмите эту кнопку, чтобы траектория съемки была разомкнутой.
Подсказка: Первый и последний кадры траектории съемки могут совпадать.
•По кольцу. Траектория съемки представляет собой замкнутое кольцо.
Подсказка: Используйте это вариант для создания беспрерывного повторяющегося анимационного ролика.
Цель. Альтернативные кнопки управления перемещением цели определяют вид кривых, по которым будет двигаться точка наведения камеры в промежутках между ключевыми точками, определенными на плане этажа.
•Полигон. При выборе этой кнопки точка наведения при съемке промежуточных кадров будет перемещаться вдоль прямой, соединяющей соседние ключевые точки наведения.
•Кривая. При выборе этой кнопки траектория движения цели будет несколько сглаживаться и искривляться, однако она всегда будет проходить через исходные ключевые точки.
Примечание: Кнопка Кривая становится доступной только при выборе траектории перемещения камеры в виде кривой Безье.
Совет: Используйте кнопку Полигон, если при больших перемещениях камеры точка наведения остается неподвижной или движется совсем незначительно. Обычно это бывает, когда Вы хотите показать один и тот же объект с разных сторон. В остальных случаях попробуйте оба варианта, чтобы определить, какой из них подходит больше.
Дискретность Перемещения
Каждая 3D-проекция, которую Вы включаете в траекторию, трактуется как ключевой кадр. ARCHICAD позволяет осуществлять интерполяцию движения камеры и цели между ключевыми кадрами, создавая для получения более плавных переходов ряд промежуточных кадров.
Количество камер. Это общее количество ключевых кадров текущей траектории съемки.
Промежуточных кадров. Укажите здесь количество промежуточных кадров, создаваемых между ключевыми кадрами.
Увеличение количества промежуточных кадров дает более гладкое перемещение камер, однако создание промежуточных кадров требует дополнительного времени и места на диске.
Всего кадров. Это общее количество ключевых и промежуточных кадров.
Изображение на Плане
Выберите формат представления текущей траектории съемки на плане этажа: (Камеры никогда не выводятся на печать.)
•Нет: Так как камерам не приписываются слоям, то выбор варианта Нет является единственным способом спрятать все камеры.
•Только камера.
•Камера и траектория.
•Все. Также будет показываться расположение промежуточных кадров.
Выберите, какие кадры показывать:
•Нажмите кнопку Камера для указания диапазона показываемых ключевых кадров.
•Нажмите кнопку Все для показа всех кадров траектории съемки
Этот вариант используется по умолчанию в диалоге Параметры траектории съемки: только видимая часть траектории будет обработана.
Укажите цвет пера для линии траектории съемки.
Для получения дополнительной информации, см. Съемка.
Нажмите кнопку ОК для подтверждения произведенных установок и возврата в диалоговое окно установки параметров камеры.
