比例

為設定當前活動模型視窗的比例,執行下列的某一操作:

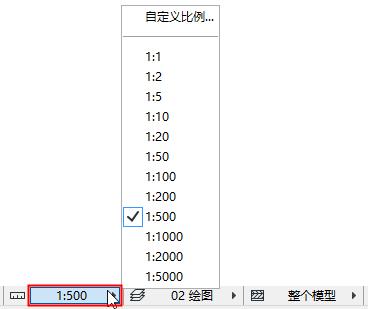

使用視窗底部的快捷選項欄中的比例彈出式對話框


使用檔案 > 平面圖比例 (命令依據視窗而不同)

從彈出式列表中選擇一個標準比例或選擇自定義比例並輸入一個。

比例被另存為視圖設定的一部份。

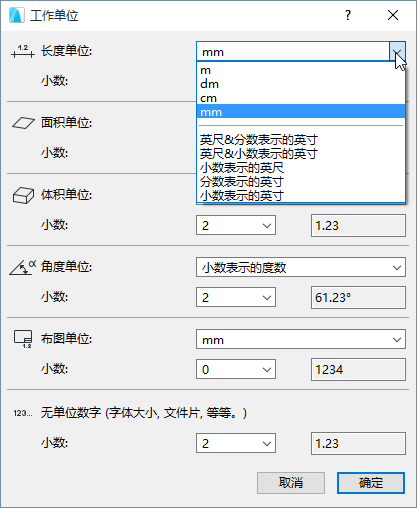

通過公制或美制標準顯示比例,取決於長度單位設定,該設定由選項 > 專案個性化設定> 工作單位確定。


要使縮放的視圖匹配當前設定了比例的視圖,設定比例後選擇視圖 > 縮放 > 實際尺寸

實際尺寸等於100%比例值。

一些GDL物件的2D符號可設定為對當前比例敏感:符號隨著當前比例的變化而變化。

模型大小與 紙張大小元素

模型大小元素是只要您修改專案比例,它就與模型一起重新縮放。可縮放的元素包括所有的結構元素如墻、物件、板等。

紙張大小元素以您指定的大小列印或在螢幕上顯示,與專案選擇的比例無關。對於沒有任何實際大小的元素,比如標註和箭頭,您可以指定以點或毫米定義的固定大小。

模型大小或紙張大小:下面的元素可是模型大小(與平面圖比例縮放),也可是紙張大小(獨立比例):

使用文字工具創建的文字框:選擇模型或紙張大小。

參見文字工具設定

虛線和符號線:選擇模型或紙張大小。

參見線對話框

向量、符號和圖像填充:選擇模型或紙張大小。

參見創建或編輯圖片填充

設定2D文檔不同的列印比例

在列印2D文檔與繪圖2D文檔的對話框中的比例選項(檔案選單)允許您每次從平面圖或其他2D視窗中列印或繪製您的作品時規定一個自定義的列印比例。

文字和標記選項可以幫助您在列印比例改變時縮小/放大文字和符號,或將它們以固定(紙張)大小儲存。

參見列印2D文檔繪圖2D文檔

圖形比例

基於ARCHICAD視圖的圖形都有圖形比例。在預設情況下,此圖形比例與原比例(圖形源視圖比例)相同,但可在圖形設定中自定義圖形比例。

參見圖形設定


自定義圖形比例不會影響圖形內物件的比例;它相當於圖形的圖解化尺寸再生,如同以複印機放大一個文檔的效果。
