在平面圖或剖面圖視窗中:
1。在平面圖或剖面圖上選擇任意殼體。

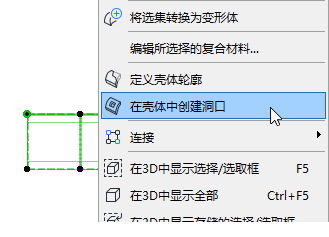

2。從上下文選單選擇在殼體中創建洞口。
3。將想要的多邊形繪製到殼體上 (洞口的平面雖是平面圖,但以後可進行編輯。)
參見編輯殼體洞口。

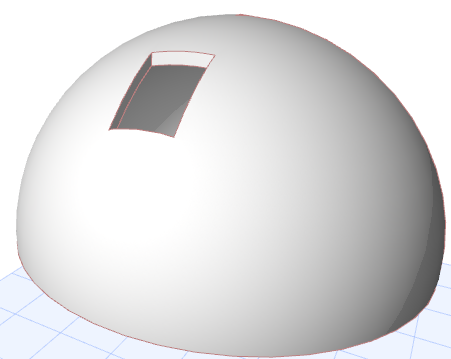

4。在3D視圖中查看結果:
在3D視窗中:
1。選擇殼體,
2。從上下文選單選擇在殼體中創建洞口。

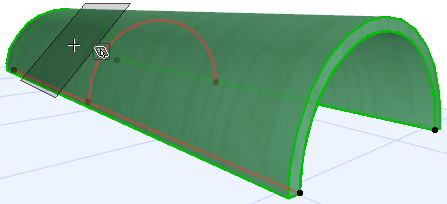

3。選擇要繪製洞口的輸入平面:用反饋選擇想要的平面位置 (在模型的任意位置選擇平面;不需要是殼體的頂部)。

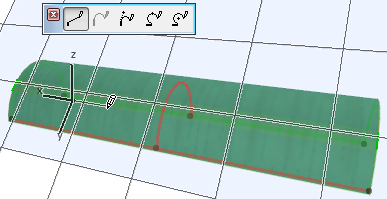

4。將想要的多邊形繪製到輸入平面上 可以後進行編輯。
參見編輯殼體洞口。

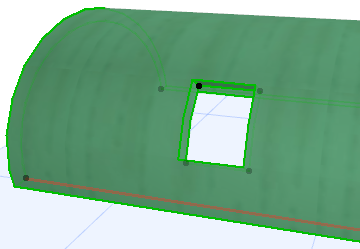

5。查看結果。
在交互式清單中列出殼體洞口
殼體洞口的屬性(如洞口表面和週長)可在交互式清單中列出。就像使用其它元素一樣,對於計算殼體體積或表面時應該考慮的洞口大小,可設定個性設定(“計算規則”)。
更多說明,參見計算規則箇性設定。
