拉伸墻

要用選單命令拉伸/收縮直墻的長度:

1。選擇一面墻。

2。選擇編輯>重塑>拉伸選單命令,或彈出式小面板中的拉伸命令。

3。點擊參考線端點並移動它。

4。再次點擊,定義新的端點作為之前長度的擴展(或縮減),或者定義一個完全不同的新位置。拉伸或是收縮墻,並且如果有需要,可根據新的端點進行旋轉。另一個端點仍保持原來位置。

注意:重疊端點的多面墻、多條線及多個弧可以使用拉伸選單命令或使用選取框同時進行全部拉伸

更多訊息,參見用選取框工具拉伸

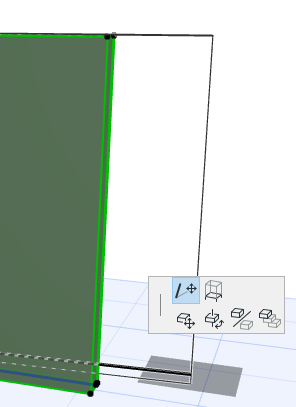

當使用彈出式小面板時:

1。選擇一面墻。

2。點擊墻其中一個參考線的端點。彈出式小面板出現, 選擇拉伸圖標。



點擊以定義新的端點。

3。可以用特殊的角度或半徑拉伸命令拉伸曲墻。

參見拉伸曲線

要拉伸梯形墻,可以使用彈出式小面板特殊的拉伸梯形墻命令:在任意一端拉伸時,將比例增加/減少墻的寬度。


請參見拉伸或縮短線; 拉伸物件.
