創建傾斜或雙傾斜墻

為繪製一堵墻,其垂直軸傾斜在一側或兩側:

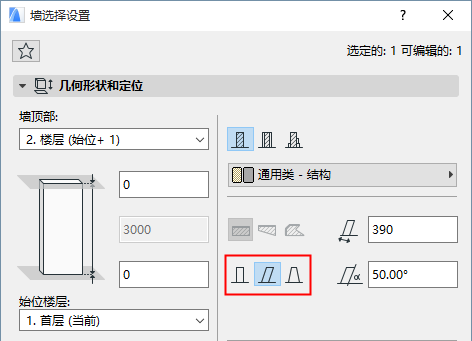

1。轉到墻設定(幾何形狀與定位面板)。

2。點擊想要的傾斜墻圖標,

3。輸入想要的墻角度。


向一個方向傾斜的墻;其兩面互相平行。雙傾斜墻的兩面不平行

這兩種類型傾斜墻的高度都是指墻的低點到高點的距離。在設定雙傾斜墻的角度時,將受到墻頂部的最小厚度的限制。對於基礎結構,可以是零。然而,複合墻頂部一定要有容納全部複合層的寬度。

當輸入雙傾斜墻的高度值時,將面臨明顯的限制是,墻頂部的寬度不能是負值(即兩面一旦相遇,就不能再高)。

傾斜墻端厚度是垂直於其傾斜向量的厚度(如訊息框的圖標所示):


雙傾斜墻的厚度等於該墻基的寬度。

如果要從一種傾斜類型轉到另外一種,則如下將墻進行轉換:

如果將單傾斜墻轉為雙傾斜墻,新墻的寬度(即其墻基)將採用舊的、單傾斜墻的寬度。

同樣,如果有一面雙傾斜墻,並將其改為垂直墻或單傾斜墻,新墻將與舊的、雙傾斜墻有同樣的寬度。

剖面視圖中的雙斜墻

在剖面圖中,雙斜墻的形狀為梯形。

如果墻有複合構造,其複合層幾何結構對應其複合梯形墻。

參見複合梯形墻

調整傾斜墻
