在平面圖中顯示區域

預設情況下,區域背景按區域類別顏色顯示。


參見區域類別

您可以使用任何“覆蓋填充”來分配不同的“區域填充”。

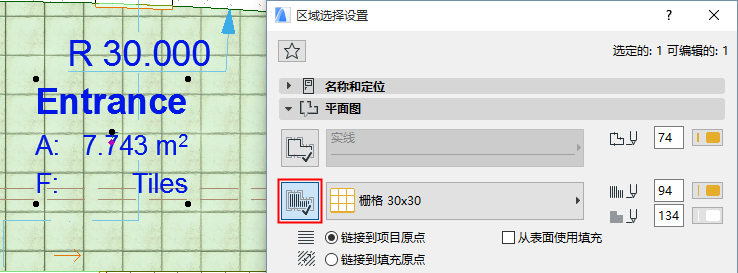

1。轉到區域設定的平面圖面板。

2。啟動左邊的覆蓋填充圖標。


3。從填充的彈出選單中選擇填充圖案。

如果分配了區域填充,它將預設顯示在平面圖中。

注意:區域背景(與其他填充)可以使用圖形覆蓋。

參見圖形覆蓋規則

傾斜墻區域的顯示

由一面或多面傾斜墻圍繞的區域將精確判斷傾斜的幾何圖形。這樣的區域在平面圖中顯示為兩個分立的區域多邊形:


帶有可編輯選擇點的多邊形在平面圖上界定區域的可見部份(雖然您可以編輯此多邊形,但此類編輯對 3D 真實區域沒有影響)。

帶有規則選擇點的多邊形表示 3D 區域底部的真實範圍(您無法通過編輯此多邊形來編輯區域形狀)。

注意:對於使用參考線方法創建的區域,您可以使用區域設定中的單選按鈕將其平面圖顯示設定為“總”或“淨”。參見區域多邊形

相關主題

編輯區域多邊形
