與區域的關係

此設定可用於墻、幕墻和柱。如果元素位於區域多邊形內，這就具有相關性。區域面積計算取決於元素與區域設定之間的關係。即：區域面積中應當包括或是不包括該元素的面積?

關於每面墻、幕墻和每個柱，可通過元素設定中的彈出框定義其與區域之間的關係。

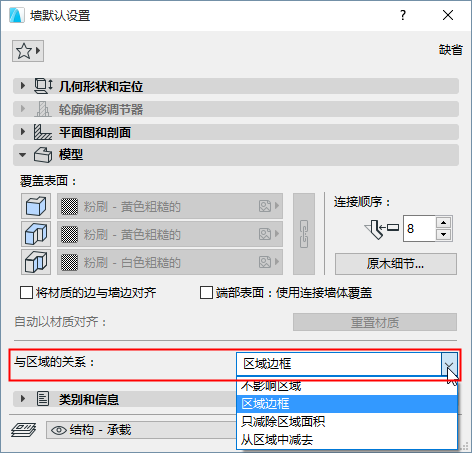

•用於墻：使用模型面板

•用於柱：使用定位面板

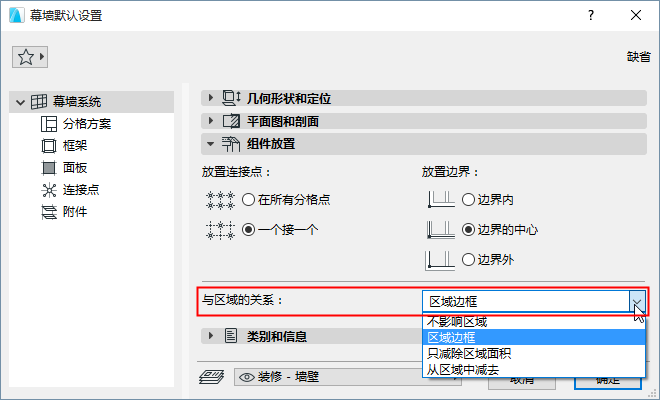

•對於幕墻: 使用幕墻系統設定中的組件放置面板

注意：要查看區域計算設定中變化產生的任何影響，必須執行設計 > 更新區域命令。

區域邊框

關於區域內的一面墻或幕墻，如果設定為“區域邊界”，就可限制其範圍。因此，區域邊界可以向上延伸至墻/幕墻。如果墻/幕墻是傾斜的，那麼區域的幾何圖形也會隨之傾斜。

•如果墻/幕墻位於區域面積內，那麼就不包括在測量面積中了（區域參數）。

•將一個垂直柱設定為“區域邊界”，這並不包括在測量面積內（區域參數）。

•一個傾斜柱不能被設定為“區域邊界”。關於一個傾斜柱，可使用區域設定中的“減除”項。

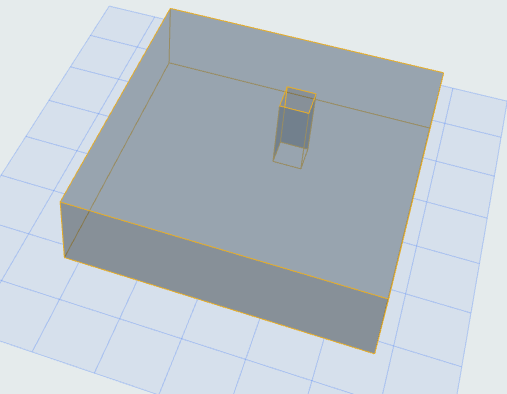

將一個垂直柱設定為“區域邊界”: 不包括在測量面積內（區域列表參數）

注意：任何線型元素也可以在它的設定對話框中被設定為"區域邊界"。這樣的一條線可作為區域中的2D分界符。

只減除區域面積

•元素面積不包括在測量面積中

•元素體積已包括在區域體積中

注意：如果您已經將一面墻或一根柱設定為“減少區域面積”，您可能傾向於忽略對超小型墻或柱運用該設定。要對排除這樣的墻及柱設定最低的限制，轉到選項>專案個性設定>區域。

為查看該區域中由於“墻/柱減少”而減少的面積，可選中該區域並查看區域設定中面積計算面板內的數據。

從區域中減去

•元素面積從測量的區域面積以及淨面積中被減去。不像區域邊界設定，這個設定可用於傾斜柱。

•元素體積已從區域體積中被減去。

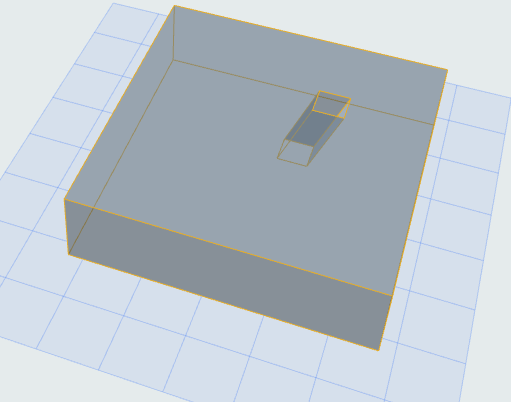

將傾斜柱設定為“從區域中減去”: 不包括在測量面積內（區域列表參數）

不影響區域

該元素對區域計算無影響區域面積和體積將包括元素所佔的面積和體積。

例子

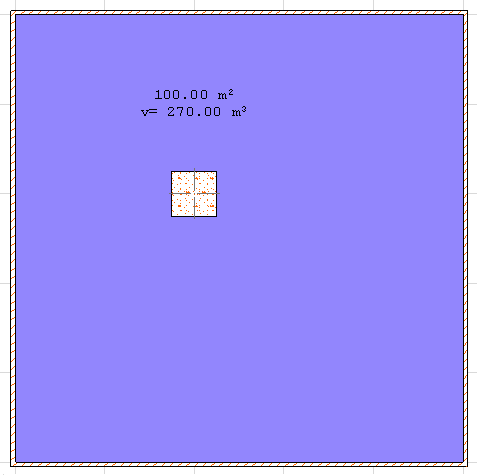

在此示例中，區域面積為100平方米，高度為2.70米。區域內包括一個1米的方形柱。
